CB10/100消防ポンプの紹介

消防分野において、消防車の中核部品である消防ポンプは、消火の効率と効果に直接影響を与えます。中でも、CB10/100低圧車両用消防ポンプは、その優れた性能と信頼性により、広く認知され、広く採用されています。

I. CB10/100消防ポンプの紹介

CB10/100-XZ低圧車両用消防ポンプは、二段羽根式遠心構造を採用し、優れたポンプ性能を発揮します。インペラはステンレス鋼または真鍮製を選択でき、ポンプ本体の耐久性と安定性を確保します。

さらに、この消防ポンプは低回転速度、安定した作動、そして信頼性の高い品質を特徴としています。プライミングシステムは電動4ピストン装置とチェックバルブを採用しており、複雑な環境下でも消防ポンプの確実な作動を保証します。

以下の表は、CB10/100-XZ消火ポンプの各モデルにおける運転性能パラメータ（流量、出口圧力、定格回転数、軸出力、吸込深度など）を示しています。これらのデータは、ユーザーがさまざまなニーズに応じて消火ポンプを選定・構成する際に重要な参考資料となります。

II. CB10/100消防ポンプの構造

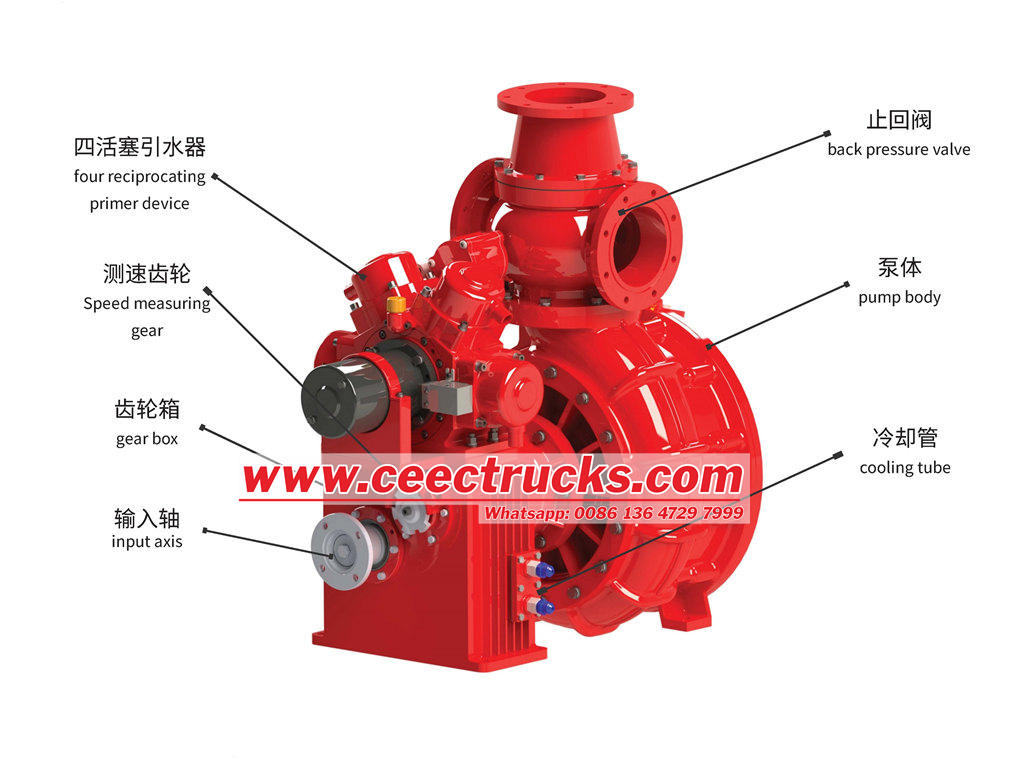

CB10/100 消防ポンプは主に以下のコンポーネントで構成されています。

1. 4 ピストン プライマー: 4 つのピストンの往復運動を通じてポンプに液体を導入し、消防ポンプのプライミング プロセスの重要なコンポーネントとして機能します。

2. チェックバルブ：液体の一方向の流れを確保し、逆流を防ぎ、ポンプの正常な動作を保証します。

3. 速度測定装置: ポンプの回転速度をリアルタイムで監視し、ポンプが効率的な動作範囲内で動作していることをオペレーターに正確なデータ サポートを提供します。

4. ポンプ本体：インペラが回転して遠心力を発生させ、液体を高圧で送り出す二段羽根遠心構造の主要部分です。

5. ギアボックス：入力軸に動力を伝達してインペラを回転させ、冷却パイプ内の冷却水を循環させることで安定した温度を維持します。

6. 冷却パイプ: ギアボックスとベアリングが動作中に過熱しないようにし、ポンプの耐用年数を延ばします。

7. 入力シャフト: モーターとギアボックスを接続し、ポンプ本体に動力を伝達してインペラを回転させます。
これらのコンポーネントは細心の注意を払って設計され、精密に製造されており、CB10/100 消防ポンプの全体的な性能と耐久性を保証します。

III. CB10/100消防ポンプの動作原理

CB10/100 消火ポンプの動作原理は、主にプライミングプロセス、液体供給、冷却機構、速度監視の 4 つの部分で構成されます。

1. プライミングプロセス：消防ポンプが始動すると、4ピストンプライマーが作動を開始し、4つのピストンの往復運動によってポンプ内に液体を送り込みます。チェックバルブが液体の流れを一方向に確保し、逆流を防ぎます。このプロセスは迅速かつ効率的で、その後の消火活動のための貴重な時間を節約します。

2. 液体供給：ポンプに導入された液体は、インペラの作用により二段羽根遠心構造を通して加速・吐出され、高圧水流を形成します。このプロセスにより、消火ポンプは水または泡消火剤を火源へ迅速に供給し、効果的に消火します。

3. 冷却機構：消防ポンプの運転中、ギアボックスとベアリングは大量の熱を発生します。安定した温度を維持し、過熱を防止するため、冷却パイプ内の冷却水は継続的に循環し、発生した熱を放散することでポンプの正常な運転を確保します。

4. 速度監視：速度測定装置はポンプの回転速度をリアルタイムで監視し、データを制御システムに送信します。オペレーターはこれらのデータに基づいてポンプの動作状態を調整し、常に効率的な動作範囲内で動作するようにすることができます。

IV. CB10/100消防ポンプのメンテナンスに関する提案

CB10/100 消防ポンプの高い効率と長い耐用年数を確保するために、いくつかの重要なメンテナンスの提案を以下に示します。

1. 定期的な点検とメンテナンス：

o 4 ピストンプライマーを定期的に点検し、摩耗した部品は速やかに交換して、スムーズなプライミングを確保してください。
o チェックバルブのシールが良好であることを確認し、ポンプの正常な動作に影響を与える可能性のある液体の逆流を防止します。
o ポンプの高い効率を維持するために、インペラとベーンの摩耗や腐食を検査し、必要に応じて交換します。

2. 冷却システムのメンテナンス：

o 冷却水の流れをスムーズにし、詰まりによる過熱の問題を防ぐために、冷却パイプのスケールや不純物を定期的に除去します。
o ギアボックスとベアリングの潤滑を確認し、摩耗を減らして耐用年数を延ばすために、定期的に潤滑油を追加または交換します。

3. シール検査：

o ポンプ本体全体のシール部分を定期的に点検し、漏れがないことを確認し、漏れによる性能低下や安全上の危険を防止します。
o 入力シャフトのシールを定期的に交換して、ほこりや不純物がポンプに入り込み、正常な動作に影響を及ぼすのを防ぎます。

4. 速度監視とモーター検査：
o 速度測定装置の動作状態を定期的にチェックし、ポンプの速度を正確に監視し、オペレーターに正確なデータサポートを提供していることを確認します。
o 駆動モーターの動作状態を検査して、モーターとポンプ間の正常な相互作用を確認し、モーターの故障によるポンプの誤動作を防止します。

5. 防錆処理と保管：

o 動作環境に応じて適切なインペラ材料を選択し、必要に応じて防錆コーティングを施してポンプの耐腐食性を向上させます。
消防ポンプを保管する際は、湿気や腐食による性能低下を防ぐため、乾燥した換気の良い場所を選んでください。

これらのメンテナンス提案に従うことで、CB10/100 消防ポンプは緊急時に高い効率と信頼性の高いパフォーマンスを維持し、消火活動を強力にサポートすることができます。
