HOWO 6x4 20cbm後部ローダーコンパクタートラックの操作方法

HOWO 6x4 20cbmリアローダートラックは、廃棄物処理用に設計されたパワフルで効率的な車両です。堅牢な6x4駆動システムと、20cbmの大容量でゴミの収集・圧縮が可能です。電気機械式油圧統合技術を採用し、効率的なゴミの侵入、破砕、圧縮を実現します。高い積載能力とコンパクトな設計により、都市部や郊外での使用に最適です。

手順

1 オイルポンプを始動する

â— オイルポンプとオイルタンクの間のオイル吸入ラインのボールバルブを開きます。

â— スピードレバーがニュートラル位置にあります。

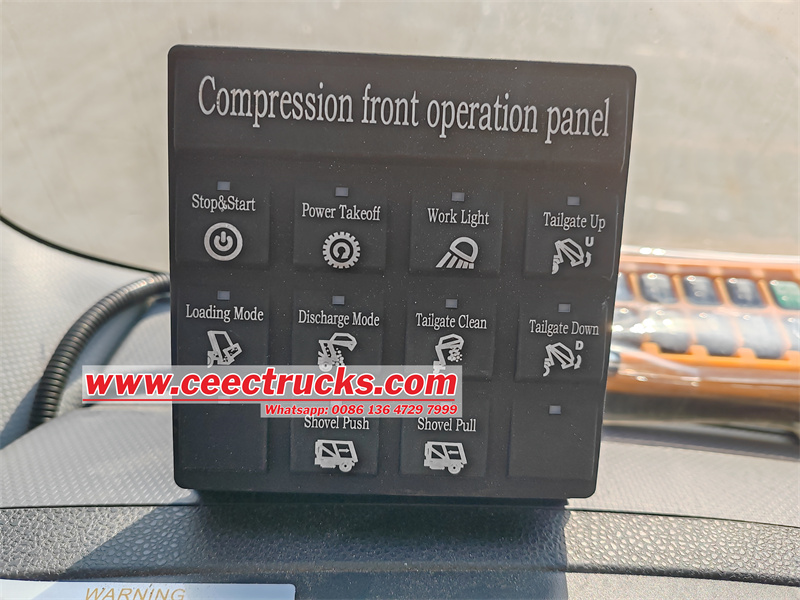

â— メインコントロールパネルの電源スイッチをオンにすると、電源インジケータライトが点灯します。

â— シャーシマニュアルに従ってエンジンを始動し、適切に加速します。

クラッチを踏み込み、そのまま保持し、スピードレバーをニュートラル位置にして、同時にパワーテイクオフスイッチを押し、ノブをオンの位置に回すと、メインコントロールパネルのパワーテイクオフインジケーターライトが点灯します。ただし、ギア同士がぶつかる音が聞こえる場合は、クラッチを踏み込み、パワーテイクオフノブを元の位置に戻して、操作を繰り返してください。

â— クラッチをゆっくり離すと、オイルポンプが低い作動音を発し、他のノイズがなければ、通常の動作状態になっています。

2 ゴミの詰め込みと搬出前の準備

オイルポンプが3～5分間安定して作動した後、メインコントロールパネルで各種操作が実行できるようになります。

オペレーティングシステム

1 ハンドル操作

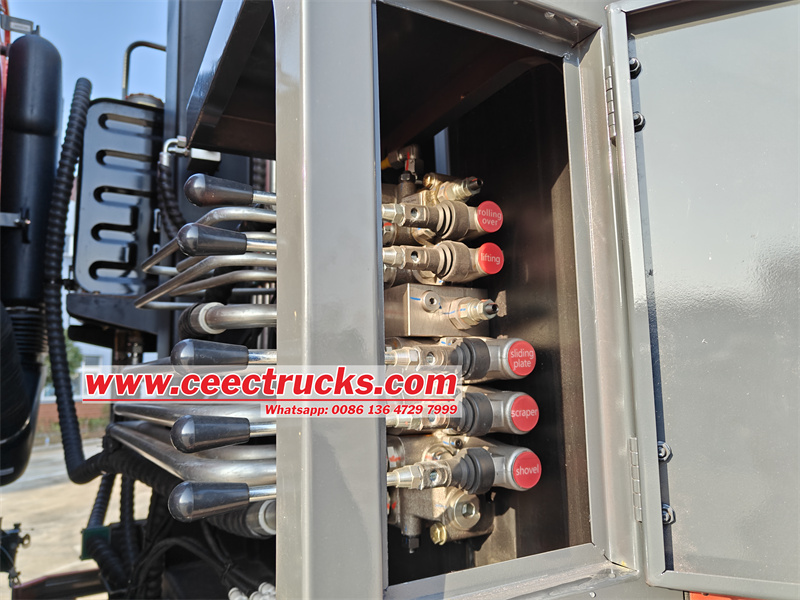

ハンドル操作システムを使用すると、油圧多方弁をハンドルで操作することで、各機構の個別動作を実現できます。この操作モードは、メンテナンスやデバッグに非常に便利であるだけでなく、使用中の事故や故障を手動で解除することもできます。

2 手動/自動操作

背面操作パネルの「手動」ボタンと「自動」ボタンは、ゴミの投入状況に応じて切り替えることができます。2つの電子制御運転モードを選択し、対応する投入動作を実行します。

3 積載作業

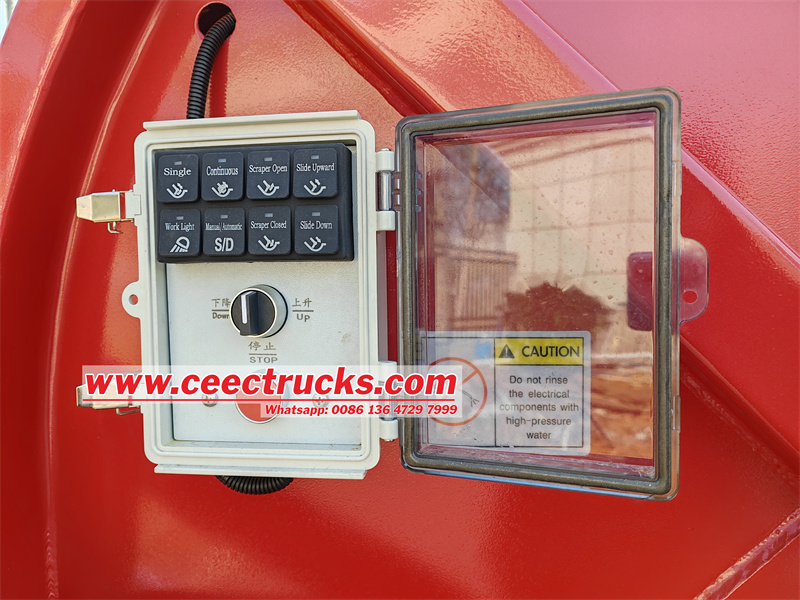

「積載」操作を行う前に、フィラーが所定の位置に収まっているか、ロックフックが掛かっているかを確認してください。確認後、キャブ内のメイン操作盤にある作業状態選択ボタンを「積載」操作モードに切り替え、車両後部の右側操作ボックスで以下の操作を行ってください。

4 1サイクル

フィラーカバーのハンドプルバルブを開き、フィラーカバーを開きます。「ワンサイクル」ボタンを押すと、フィラーはスクレーパ回転→スライドプレート下降→スクレーパ押下→スライドプレート上昇の順に1サイクルを完了し、開始位置（スクレーパ押下、スライドプレート上死点）で停止します。生産の安全性を確保し、設備の消費電力を節約するために、「ワンサイクル」運転の使用をお勧めします。

5 連続サイクル

ゴミを充填機に高速かつ連続的に投入する場合、例えば、他の機器を用いてゴミを充填機まで連続的に搬送する場合など、「連続サイクル」運転モードを使用できます。この場合、「連続サイクル」ボタンを押すと、3.4.4で説明したサイクル処理が自動的に繰り返されます。

6 停止

停止方法には、通常停止（「プレ停止」）と緊急停止の2種類があります。いずれの方法でも充填運転を停止した後は、「1サイクル」または「連続サイクル」ボタンで運転を再開できます。

「事前停止」：「連続サイクル」ボタンをもう一度押します。インストールされている制御プログラムに従って、充填機構は進行中の動作サイクルを完了し、開始位置で停止します。

「緊急停止」：赤い「緊急停止」ボタンを押すと、充填機構は現在の動作位置で直ちに停止します。この停止方法は緊急時に使用されます。

7 荷降ろし作業

準備

ゴミ収集車の使用中、充填または荷降ろしの2種類の作業はすぐに実行されるわけではないので、荷降ろしを行う場合は、通常、上記3.2.1項および3.2.2項に記載された方法に従って、最初から作業の準備をする必要がある。

荷降ろし

「ローダーリフト」ボタンを押すと、ローダーが上昇を開始します。ローダーが所定の位置に上がったら、「ローダーリフト」ボタンを放すと、ローダーの上昇は停止します。「プッシュプレート押し出し」ボタンを押すと、プッシュショベルがゴミを後方に押し出します。ゴミが完全に押し出されたら、「プッシュプレート押し出し」ボタンを放すと、プッシュショベルの押し出しは停止します。

ゴミが残っている場合は、「プッシュプレート後退」ボタンを押し、プッシュショベルをしばらく後退させた後、「プッシュプレート後退」ボタンを離し、「プッシュプレート押し出し」ボタンを押して残りのゴミを押し出します。ゴミを押し出し終わったら、プッシュショベルをゴミ箱の奥（約500mm後退させた状態）に置きます。

ゴミを降ろした後、フィラーバケット内にゴミが残っている場合は、キャブパネルの「クリーン」ボタンを押すと、圧力充填機構が「1サイクル」を実行してフィラー内のゴミを洗浄します。

「フィラーダウン」ボタンを押すと、フィラーが下降します。フィラーが所定の位置に落ち、ロックフックがロックされたら、「フィラーダウン」ボタンを放します。フィラーの「フィラーダウン」動作が停止し、ゴミ排出作業全体が完了します。

8 バケット機構の動作

バケット、バケット、バケットリフト機構はすべて背面の操作パネルで操作され、バケット旋回ノブとバケットアンロードノブは共通です。バケット旋回ボタンとバケットアンロードボタンには、自動リセットノブが採用されています。

ゴミ箱を掛ける際は、「上」ノブを回してフックにゴミ箱がしっかりと掛かるようにし、「上」ノブを回してゴミ箱を倒します。ゴミ箱内のゴミを取り出した後、「下」ノブを回すと、ゴミ箱が回転して元に戻り、地面に着地してフックから外れます。ゴミ箱を引き出せば操作は完了です。ゴミ箱を倒した後、ゴミ箱内にゴミが残っている場合は、「下」ノブを回してゴミ箱を少し揺らし、「上」ノブを回して再び倒し、ゴミを取り出してください。

9 手動制御

テール操作ボックスの「手動制御」ボタンを押すと、スクレーパーを上に回転させたり、スクレーパーを押し下げたり、スケートボードを上に移動させたり、スケートボードを下に移動させたりすることができます。

スクレーパーの回転：手動モードでこのボタンを押すとスクレーパーが回転し、このボタンを放すとスクレーパーの回転が停止します。

スクレーパーの押し下げ：手動モードでこのボタンを押すと、スクレーパーが押し下げられ、このボタンを放すとスクレーパーが停止します。

スケーターアップ：手動モードでこのボタンを押すとスケートボードが上がり、ボタンを離すとスケートボードが停止します。

スケーターダウン：手動モードでこのボタンを押すとスケートボードが下がり、ボタンを離すとスケートボードが停止します。

10 積み下ろし作業の終了

上記の積み込みおよび積み下ろし作業が完了したら、以下の作業を順番に実行してください。

1. 「ロード」ボタンを押します。アンロード操作にはこの手順はありません。

2. 操作手順に従ってパワーテイクオフを外します。

3. メインコントロールパネルの「電源」ボタンを長押しして電源をオフにします。
