消防車の消防ポンプの一般的な故障と解決策

名前

モデル

労働条件

流量

（長袖）

出口圧力

（メガパスカル）

定格速度

（回転数/分）

力

（KW）

吸引深度

（メートル）

低圧消火ポンプ

CB10/20-XZ

1

20

1

3070±50

34.29

3

2

14

1.3

3380±50

35.36

3

3

10

1

3115±50

27.42

7

低圧消火ポンプ

CB10/30-XZ

1

30

1

3010±50

50

3

2

21

1.3

3340±50

55.2

3

3

15

1

3000±50

38.6

7

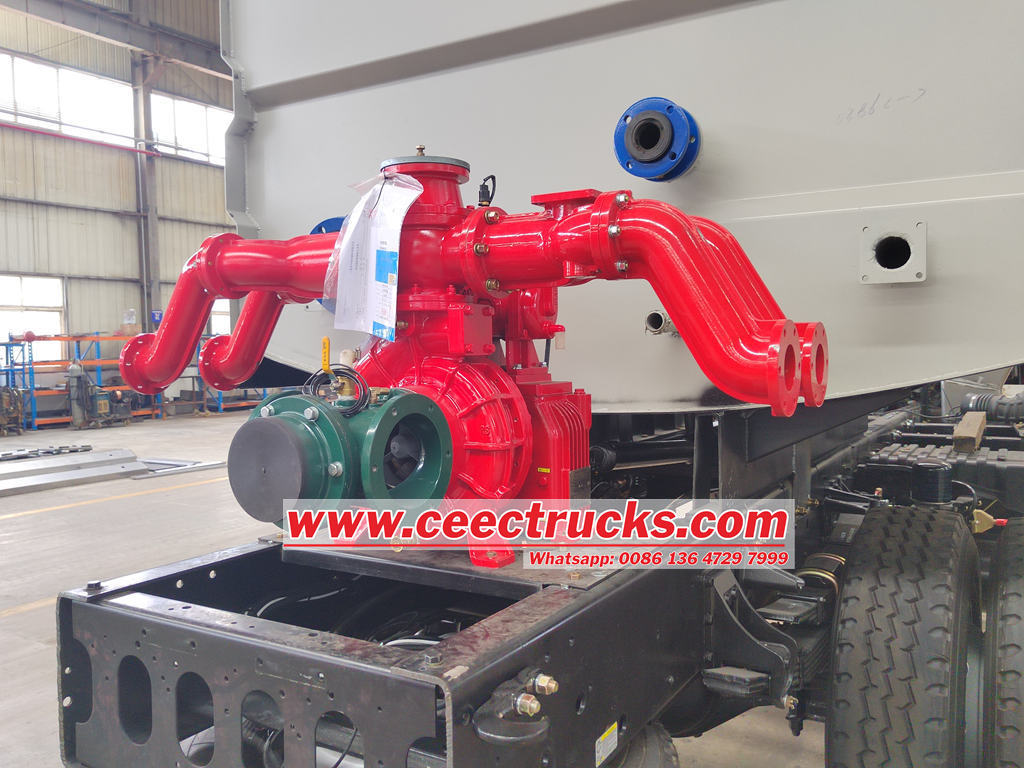

低圧消火ポンプ

CB10/40-XZ

1

40

1

3080±50

62.92

3

2

28

1.3

3360±50

63.92

3

3

20

1

2990±50

41.95

7

低圧消火ポンプ

CB10/60-XZ（1:1.346）

1

60

1

3200±50

97.72

3

2

42

1.3

3475±50

105.76

3

3

30

1

3130±50

72.75

7

低圧消火ポンプ

CB10/80-XZ（1:1.44）

1

80

1

3400±50

137.6

3

2

56

1.3

3500±50

127.11

3

3

40

1

3130±50

83.75

7

低圧消火ポンプ

CB10/100-XZ

1

100

1

2270±50

149

3

2

70

1.3

2320±50

138

3

3

50

1

2050±50

115

7

ポンプが水を供給せず、圧力計の針が激しく跳ねる

1. 水位が第1段インペラの背面カバープレートより下にある

2. パイプラインまたは機器の漏れ

1. 水位を上げるか、ポンプの浸水深を深くして、正常な取水量を確保する

2. ポンプの動作に影響を与えないように漏れを確認し、締め付けるか塞ぐ

ポンプは水を供給せず、圧力計は圧力を示している

1. 出口パイプラインの圧力が高すぎる

2. 回転方向が間違っている

3. 回転速度が不十分

1. 出口圧力を下げるために出口パイプラインを確認し、適切に短くする

2. ポンプの設計要件との整合性を確保するためにモーターの回転方向を調整する

3. 電源電圧をチェックして、ポンプの回転速度が設計要件を満たしていることを確認するか、電源電圧を上げます。

流量不足または水頭が低い

1. インペラまたは入口パイプラインが詰まっている

2. シールリングが過度に摩耗しているか、インペラが損傷している

3. 回転速度が規定値を下回っている

1.インペラとパイプラインを清掃して詰まりを解消する

2. ひどく摩耗したシールリングや損傷したインペラは速やかに交換してください。

3. ポンプの回転速度を調整して定格値に達するようにします。

ポンプが過剰な電力を消費する

1. 梱包がきつすぎる

2.ガイドベアリングの潤滑が不十分

3. シールリングの摩擦

4. 流量が高すぎる

5. 培地に不純物が多すぎる

1. ポンプの負荷を軽減するために、パッキンググランドを適切に緩めます。

2. ガイドベアリングの十分な潤滑を確保するために、潤滑水の圧力と流量を上げます。

3.摩耗したシールリングを交換するなど、機械的摩擦の原因を確認して排除する

4. ゲートバルブの開度をチェックして、ポンプの設計範囲内で流量を制御します。

5. 媒体中の不純物含有量を制御するか、高いエネルギー消費に対処するためにマッチング電力を増加させる

ポンプから異常音が聞こえ、ポンプから水が出ない

1. ガイドベアリングがひどく摩耗している

2. ポンプで汲み上げた液体の温度が高すぎる

3. ポンプの流量が高すぎる

1. 摩耗したガイドベアリングを点検し、交換してポンプの正常な動作を回復します。

2. ポンプが適切な温度範囲内で動作するように、ポンプされる液体の温度を下げる

3. ポンプの流量設定を適切な範囲に下げる

ポンプの異常振動

1.ガイドベアリングが損傷している

2. ポンプシャフトとモーターが同心ではない

3. アンカーボルトが緩んでいる

4. ポンプシャフトが変形しているか、カップリングが緩んでいるか損傷している

1. 損傷したガイドベアリングを点検し、交換する

2. ポンプシャフトとモーターを同心になるように調整します。

3. ポンプの安定性を確保するために、アンカーボルトを締め直すか、再度注入します。

4.変形または損傷したポンプシャフトまたはカップリングを交換する

転がり軸受の過熱

1. 転がり軸受の潤滑が不十分

2. ポンプシャフトとモーターが同心ではない

3. 流量と揚程が高すぎるため、ポンプが過負荷で動作する

1. オイルカップをチェックして、転がり軸受に十分な潤滑油が供給されていることを確認します。

2. ポンプシャフトとモーターの位置を調整して、転がり軸受の負荷を軽減します。

3. ポンプの耐荷重範囲内で動作するように流量と揚程を調整する

ポンプが始動できない

1. 電源の問題（接続の緩み、スイッチの接触不良、位相の欠落など）

2. 水ポンプの機械的な故障（パッキングがきつすぎる、インペラとポンプ本体が破片で詰まっている、ポンプシャフトがひどく曲がっているなど）

1. 電力線の接触状態を確認し、スイッチが正常に機能していることを確認してください。回路の断線、接触不良、ヒューズの切れ、位相抜けなどの問題があれば、速やかに修理してください。

2. パッキン、インペラ、ポンプシャフトなどの水ポンプの機械部品を点検し、損傷または詰まっている部品があれば速やかに修理または交換してください。

ポンプが水を汲み上げられない

1. ポンプ本体内の空気または入口パイプライン内の空気の蓄積

2. フットバルブがしっかりと閉まっていない、または損傷している

3. 真空ポンプのパッキンがひどく漏れている

4. ゲートバルブまたはチェックバルブがしっかりと閉じられていない

5. パイプラインの漏れや気密性

1. まずポンプに水を注ぎ、ポンプ本体に水を入れて始動します。

2. フットバルブがしっかりと閉まっているか確認するか、損傷したフットバルブを交換してください。

3. 真空ポンプのパッキンに漏れがないか確認し、必要に応じて交換します。

4. ゲートバルブまたはチェックバルブがしっかりと閉じていることを確認します。

5. パイプラインの漏れや気密性を確認し、問題があれば速やかに修理する

ポンプ本体の漏れ

1. シールが老朽化または摩耗している 2. ポンプ本体の接続が緩んでいる

1. 古くなったシールや摩耗したシールを点検し、交換する 2. ポンプ本体の接続部のボルトを締めて、しっかりと密閉する

モーターの過熱

1. 電圧が高すぎるか低すぎる

2. 伝達がスムーズでない（ベアリングの油切れ、損傷など）

3. 換気システムの故障（ファンの破損、換気ダクトの詰まりなど）

1. 電源システムをチェックして、電圧が指定範囲内で安定していることを確認します。

2.トランスミッションシステムを点検し、ベアリングが適切に潤滑されていることを確認し、損傷した部品は速やかに交換してください。

3.換気システムをチェックして、ファンが正常に作動し、換気ダクトが塞がれていないことを確認します。

入口/出口バルブの故障

1. バルブが破損している

2. バルブが詰まっている

1. 損傷したバルブを交換する

2. バルブを清掃してゴミや異物を取り除き、詰まりがないことを確認します。

吸引パイプラインが詰まっている

パイプライン内に破片、堆積物、異物が存在する

吸引パイプラインを清掃して、ゴミ、沈殿物、異物などを除去します。

圧力安定ポンプが頻繁に起動する

1. パイプラインの漏れ

2. 安全弁のシール不良

3. テストバルブがしっかりと閉まっていない

4.チェックバルブシールパッドが不純物で汚染されている

5. 圧力スイッチの起動圧力設定が高すぎる

6. システムパイプラインの重大な漏れ

7. 圧力タンク容量が小さすぎる

1. パイプラインの漏れを修理する

2.安全リリーフバルブを点検し、修理して密閉性を確保する

3. テストバルブを完全に閉じます

4. チェックバルブと水タンクとパイプラインを清掃する

5.圧力スイッチの起動圧力設定を適切な範囲に調整します。

6. システムパイプラインを検査し、漏れがあれば修理する

7. 圧力タンクの容量を増やすか、スーツに交換する
