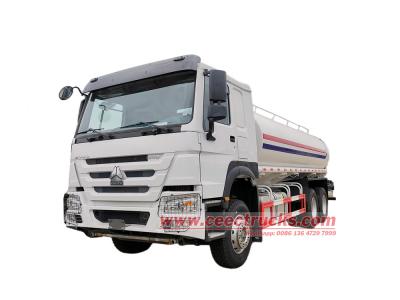

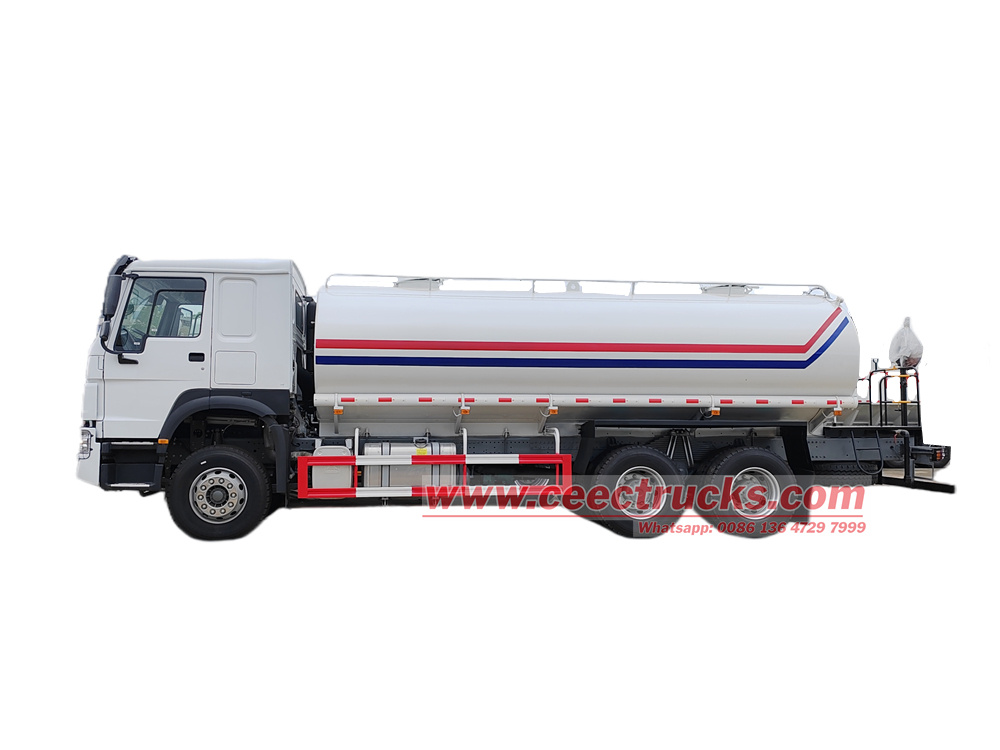

HOWO 20000 liters stainless water tanker truck

WP10 340 HOWO 10輪車用散水機

Howo 20立方メートル散水車は、中国重汽Howo HW76 6X4シャーシを採用し、ホイールベースは4600+1350mmです。Weichai WP10.340E22 340馬力エンジンとHW19710 10速ギアボックスを搭載しています。上部構造は20立方メートルの弧状炭素鋼製貯水槽で構成され、前方散水装置、後方側面散水装置、および後方放水砲装置を備えています。Weilong 80QZB(F) 60/90N(S)遠心式散水ポンプを搭載し、流量は60m³/h、揚程は90mです。その他の特徴としては、ポンプ入口・出口パイプ、後部プラットフォームラダー、ガードレール、タンク上部の滑り止め通路とガードレール、2つのマンホールなどがあります。

労働能力:
20cbm
寸法（mm）:
9850x2500x3150mm
ホイールベース（mm）:
4600+1350mm
エンジン出力:
340HP/ 250kW
エンジンタイプ:
WEICHAI WP10.340E22
車軸駆動:
6x4
ギアボックス:
Sinotruk HW19710 10-speed,manual
備考:
Payload capacity can be customized

今すぐお問い合わせください

WP10 340 HOWO 10輪車用散水機

その WP10 340 HOWO 10輪車用散水機 都市衛生・土木工事のメンテナンスにおける中核設備です。20立方メートルの大型貯水槽を備え、前方洗浄、後方散水、放水砲の3連散水システムを備え、道路清掃や緑地灌漑など、様々な用途に対応します。Weilong社製60/90遠心ポンプを搭載し、大流量・高揚程を誇ります。また、ポンプイン・ポンプアウト設計により、自律的な取水が可能です。後部には梯子が設置され、タンク上部には滑り止め通路と手すりが設置されており、安全性とメンテナンス性を確保しています。

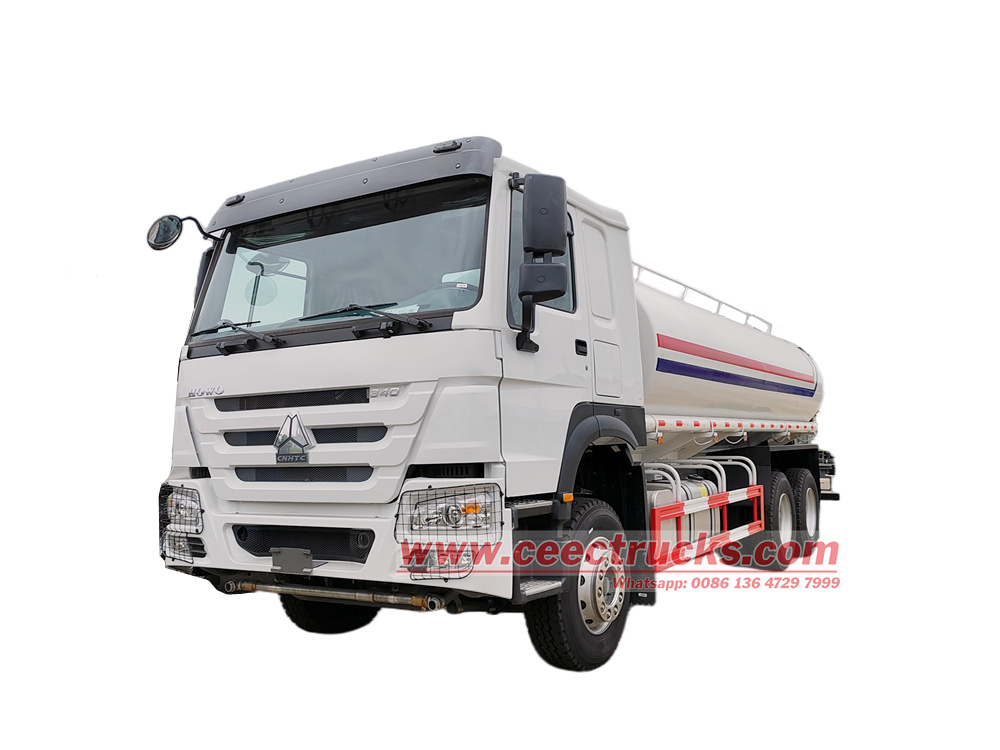

WP10 340 HOWO 10wheeler Water Sprinkler

製品パラメータ:

製品名	HOWO 6X4 20CBM 水タンク車
車両の寸法、重量、容量	シャーシブランド	ハウオー HW76
	全体寸法（長さ幅高さ）	9850x2500x3150mm
	ホイールベース	4600+1350mm
	車両重量	11250kg
	総重量	25000kg
	車軸荷重	7000/18000(2軸)kg
	最高速度	82 km/h
シャーシ	ドライブモード	6x4
	キャビンタイプ	HOWO HW76 キャビン、1.5列、エアコン
	操舵	左HD
	タイヤ	10+1
	タイヤ仕様	12.00R20
	ギアボックス	HW19710 10速マニュアル
	燃料タンク	300L
エンジン	エンジンモデル	ウェイチャイ WP10.340E22
	燃料とエンジンの種類	直列6気筒、水冷式、4ストローク、排気バルブブレーキ、直噴、ターボチャージャー付き、インタークーラー付き。
	馬力	340馬力/ 250kW
	変位	9.726リットル
	最大トルク	1250N·m
	定格速度	2200rpm
	最大トルク速度	1400～1600rpm
	排出基準	ユーロ2
その他の標準構成	1	パワーステアリングシステム
	2	空調
	3	ABS、自動エアカットブレーキ
	4	反射マーキング
	5	セントラルロック
	6	パワーウィンドウ
	7	USB、ラジオ
	8	ワイドバンパー
トップスパラメータ	水タンクの容量	2万リットル
	タンカー資材	炭素鋼、タンカーの厚さ：5mm。
	積載システム	トップローディング
	ボディ素材	高性能耐摩耗性炭素鋼（防錆処理塗装）、SS304ステンレス鋼（オプション）
	区画	4 内部防波バッフル付き
	マンホール	4、欧州規格
	スプレー	フロン tとre ARスプレーノズル、後方の水大砲
	スプレー	スプレーガンの形状は調整可能：大雨、中程度の雨、霧雨、または霞
	散水幅	≥14m
	放水砲の噴射幅	≥ 28分
	装置	はしご、工具箱、側管収納、ポンプイン・アウトバルブ
	装置	自吸・排出機能付きアルテジアンバルブ、フィルター、分配バルブ、スプリンクラーヘッド
ウォーターポンプ	モデル	WEILONG 80QZB(F) 60/90N(S) 遠心ポンプ
	流量	60 m³/時
	リフト	90メートル
	頭	6.5メートル
	入力速度	1 180 回転数
	自己プライミング性能	1. 0 分/5分
	装備されたパワー	22 0.5kW

製品詳細:

シャーシ構成

1. HW76 6X4シャーシ

o Sinotruk Howo HW76 シリーズを使用専用シャシー、6×4駆動構成、4600+1350mmのロングホイールベースにより走行安定性を高めています。

o 高強度フレーム：二重の縦梁構造、強力な耐荷重性、優れたねじり抵抗により、最大荷重下でも車体の変形がありません。

2. パワートレイン

o Weichai WP10.340E22エンジン：排気量9.726L、最大出力340馬力（250kW）、ピークトルク1250N·m、低速高トルク特性により、登坂や発進などの重負荷シーンのニーズを満たします。

o HW19710 10速トランスミッション： 1速マニュアルトランスミッションは、1速比が高く、最終ギア比が低いため、低速での登坂と高速巡航をバランスさせ、優れた変速の滑らかさを提供します。

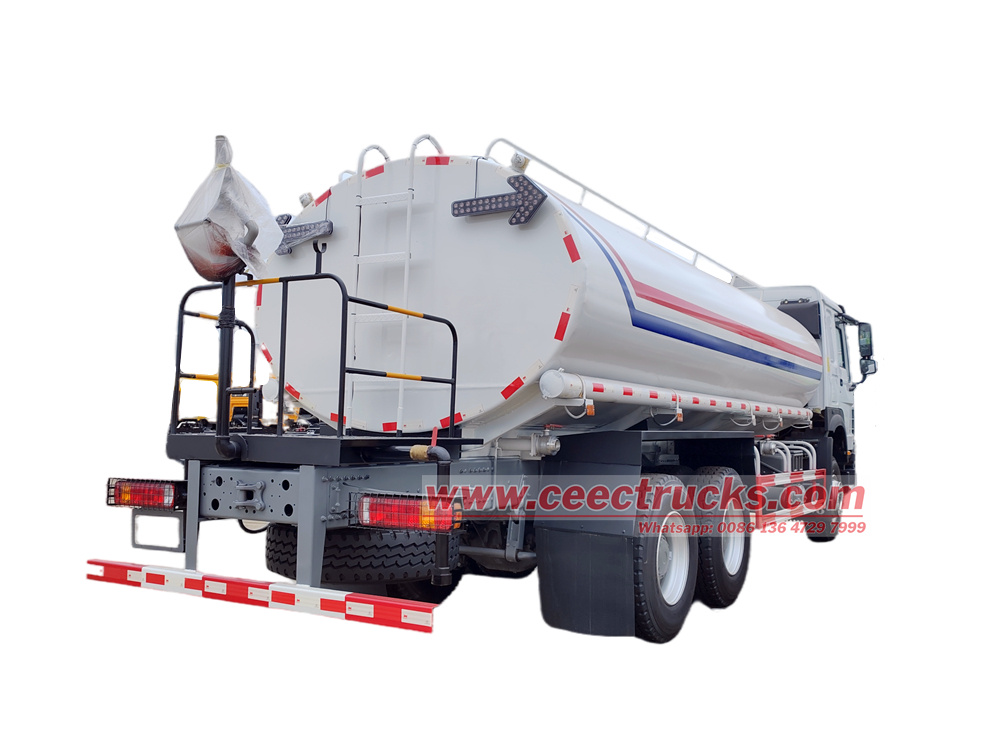

HOWO 6X4 towable water bowser with sprinkler

上部構造設計：

1. 20立方メートルの炭素鋼製水タンク

o ボリュームと構造: 有効容積は 20 立方メートルです。楕円形のタンクの設計により、水流抵抗が低減し、排水効率が向上します。タンク本体は 4 mm 厚の Q235B 炭素鋼で作られており、サンドブラスト加工と防錆処理が施され、さらに防錆塗料でコーティングされているため、長寿命です。

o バッフル設計: タンク内に複数のバッフルを組み込むことで、水流の揺れを抑え、車両の安定性を高めています。

o マンホールとメンテナンス：タンク上部にはΦ500mmのマンホールが2つあり、点検や清掃を容易にするブリーザーバルブが装備されています。また、タンク後部には排水バルブがあり、残留水を素早く排出できます。

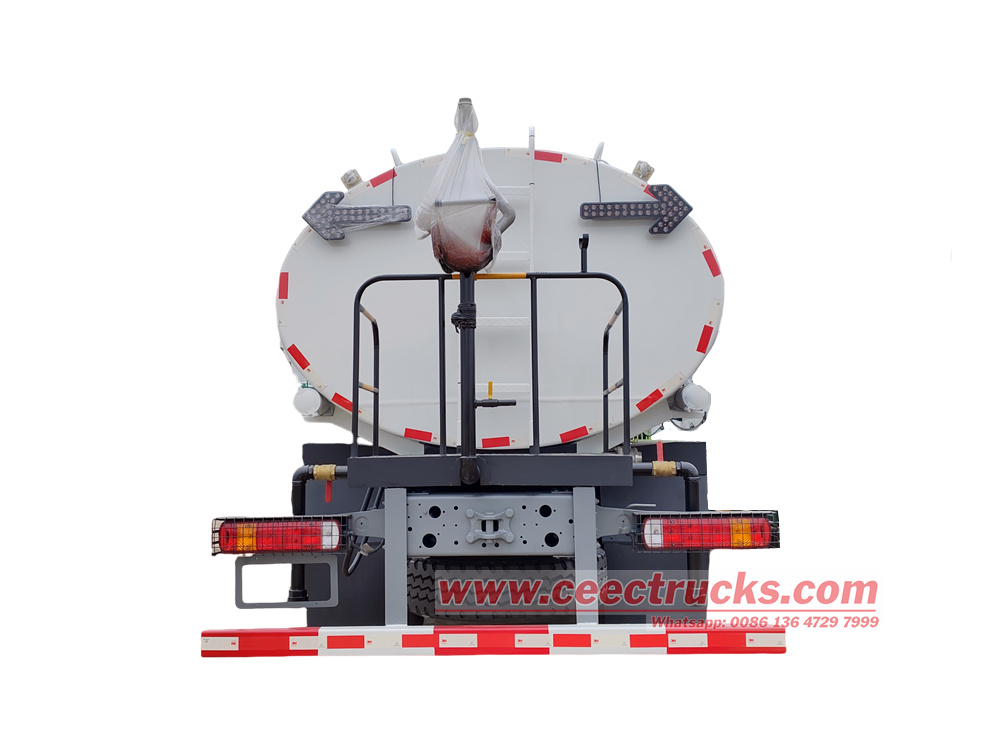

HOWO 6X4 20 CBM bulk water carrier truck

2. スプリンクラーシステム

o フロントフラッシング装置: 車両の前部に取り付けられ、道路の埃や泥を洗い流すために使用されます。カバー幅は 14 メートル以上で、噴霧角度は調整可能です。

o 後部スプリンクラー装置 : 両側に対称的に配置され、適切なノズル間隔で、地面の冷却と粉塵抑制に適しています。

o 後部放水砲：射程距離28メートル以上の長距離高圧放水砲。直流モードとミストモードの切り替えが可能で、緊急消火活動や遠距離清掃に便利です。

3. コアウォーターポンプ： スプリンクラートラック専用に設計されたWeilong 80QZB(F) 60/90N(S)遠心水ポンプを搭載しています。

o 流量: 60 m³/hで揚水・散水効率が高い。

o 頭: 90mまで延長可能で、十分な給水圧と範囲を確保します。

o 機能: ポンプイン/ポンプアウト操作をサポートし、河川、池、その他の水源から自給したり、消火栓などの加圧された水源から水を汲み上げたりできるため、柔軟な操作が可能です。

4. 配管システム

o メインパイプライン: DN80mmステンレス鋼管、耐高圧、耐腐食性、水流抵抗を低減します。

o 制御バルブアセンブリ: 空気圧制御バルブと手動ボールバルブの組み合わせにより、前方洗浄、後方散水、放水砲機能のオン/オフを独立して操作でき、操作が簡単になります。

o ろ過装置: ポンプの前に粗いフィルターを設置し、ポンプの後ろに細かいフィルターを設置することで、不純物によるノズルの詰まりを防ぎ、システムの安定した動作を確保します。

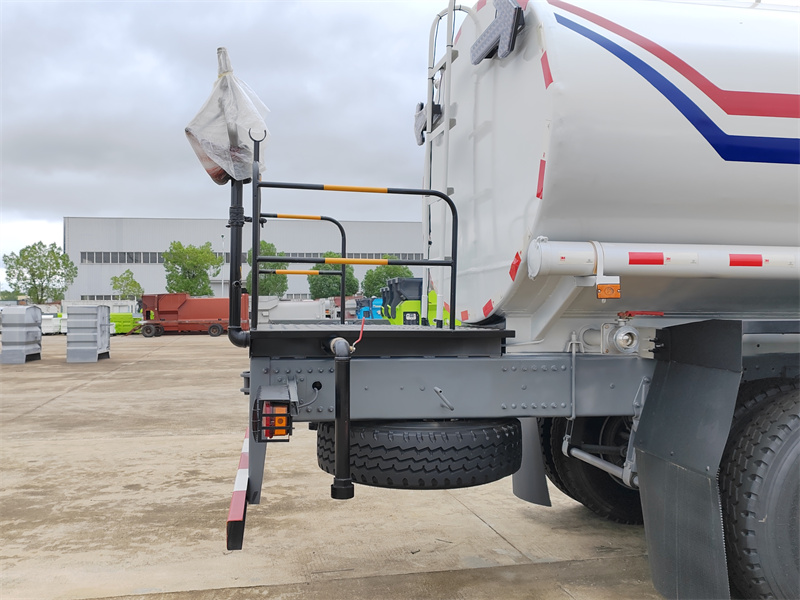

安全保護: 車両の後部にはプラットフォーム梯子とガードレールが装備されており、タンクの上部には滑り止めの通路とガードレールが装備されているため、作業員がタンクの上部を上り下りして操作や点検を行う際の安全性が大幅に向上します。

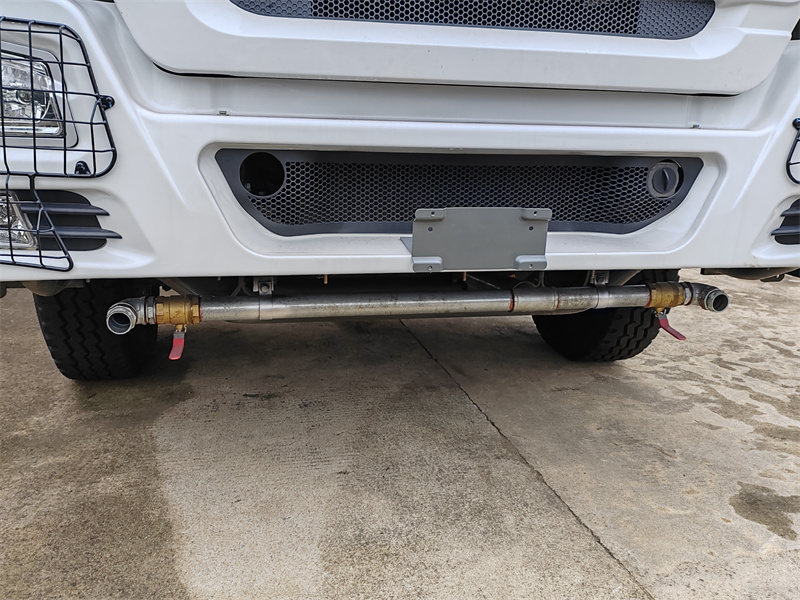

フロントスプレー

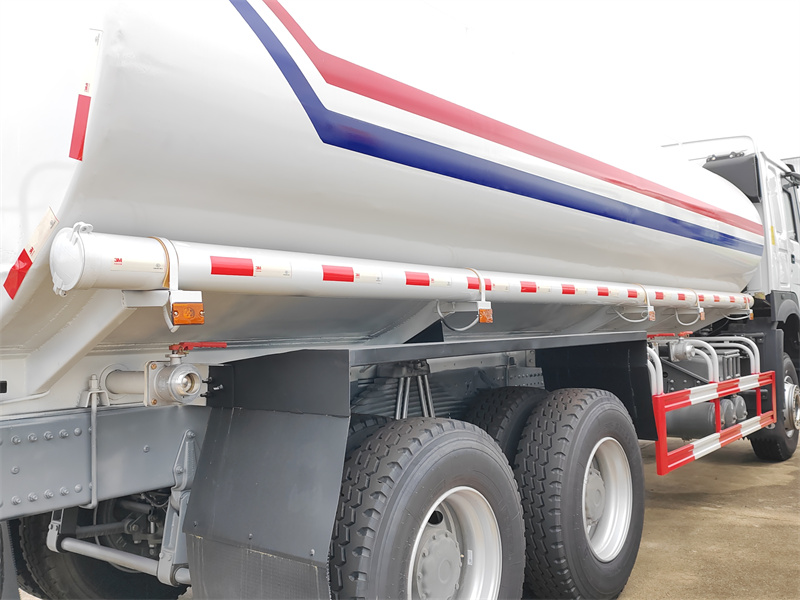

パイプ店

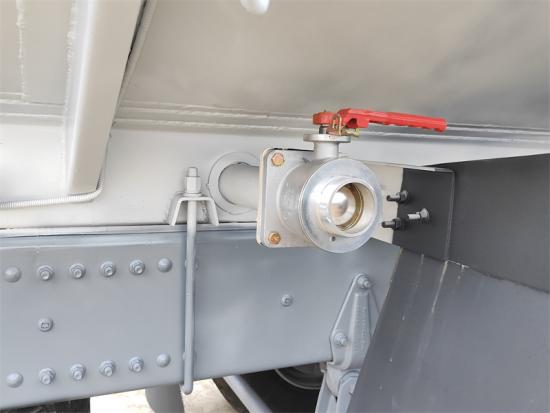

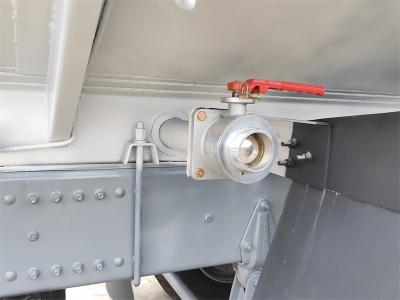

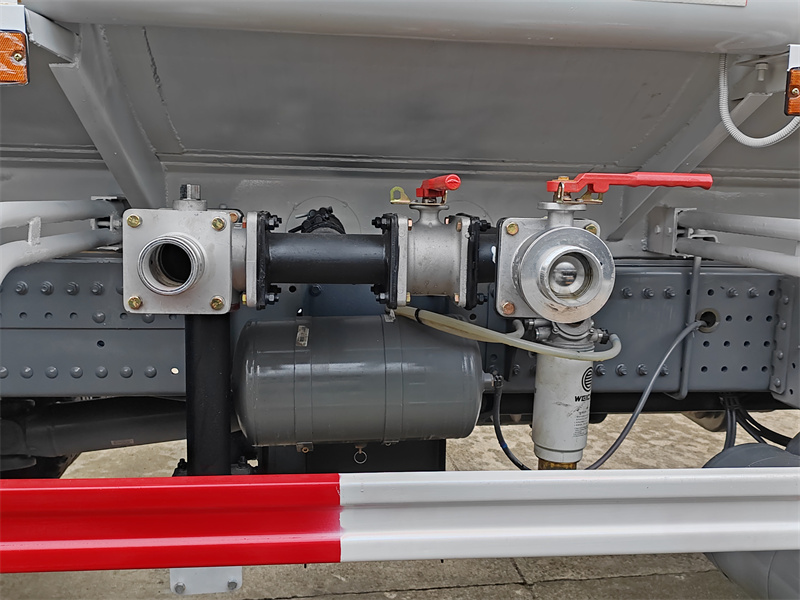

ポンプインとポンプアウト

働く原理 Weilong 80QZB(F) 60/90N(S) 遠心水ポンプ:

このWeilong遠心水ポンプの核となる動作原理は、遠心力をエネルギーに変換することです。始動前には、ポンプ内部の空気を抜くためにプライミング水を充填する必要があります。運転中は、PTO（パワーテイクオフ）を介してポンプ内部のインペラが高速回転します。インペラ内の水は遠心力によって中心から外縁へと押し出され、入口に真空（負圧）が発生します。大気圧下では、水は継続的に吸い込まれるため、「セルフプライミング」が実現します。

同時に、高速水流はポンプケーシング内の渦巻き状の拡散室に流入します。流路断面積が徐々に拡大することで水流速度が低下し、水の運動エネルギー（速度）が圧力エネルギー（揚程）に効率的に変換されます。最終的に、この高圧水流は吐出口から排出され、前方洗浄、後方散水、放水砲などに動力を提供します。「ポンプイン・ポンプアウト」機能は、この原理をポンプと散水の両方のモードで具体的に応用したものです。

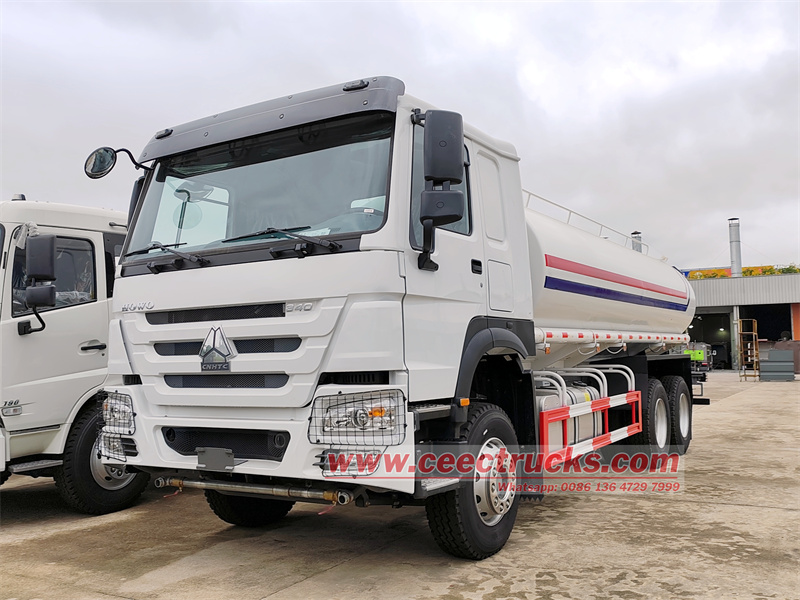

HOWO 20000 liters water spraying truck
