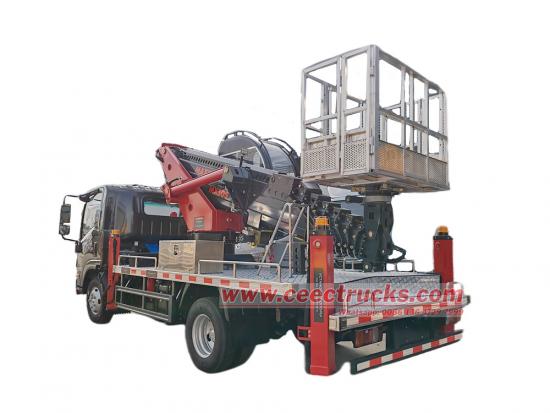

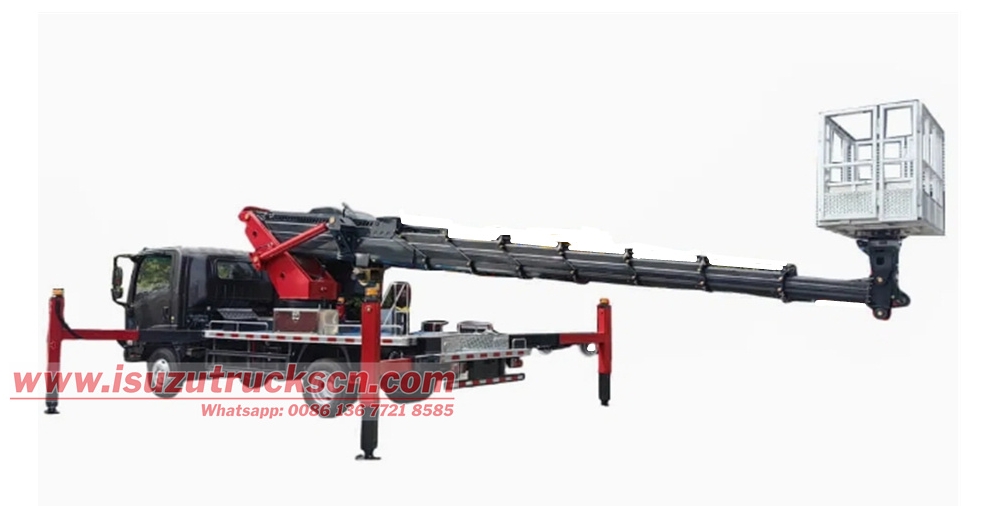

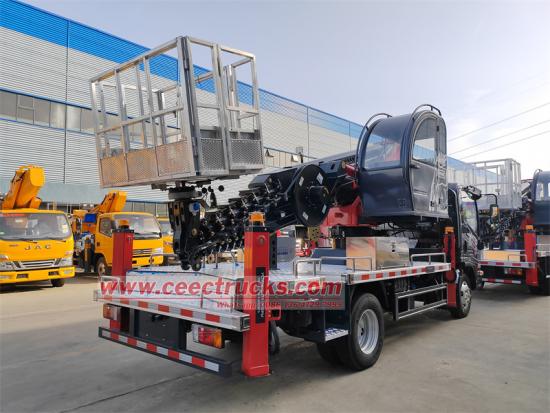

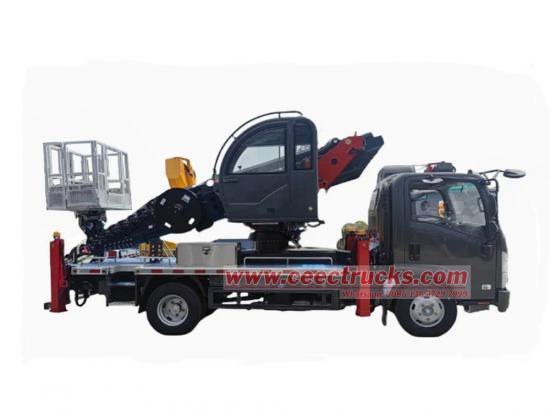

ロシアのいすゞ製高所作業車

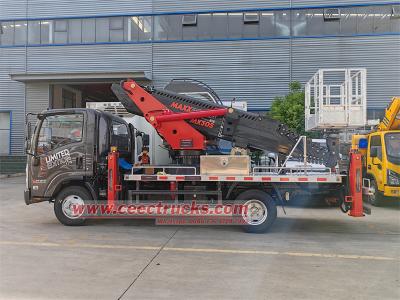

都市インフラや施設のメンテナンスの分野では、高所作業の複雑さと安全要件がますます厳しくなっています。 ロシアのいすゞ製高所作業車一連のコアテクノロジーで際立っており、高所での挑戦において信頼できるパートナーとなっています。Isuzu KV100軽トラックのシャシーをベースに構築され、動力システムにはIsuzu 4KH1 132HPエンジンを搭載しています。パワフルで安定性が高く、高所作業車の複雑な作業条件を満たすことができます。車両は3815mmのホイールベースを持ち、ワイドボディの3人乗りキャブを装備し、オペレーターに快適な空間を提供します。操作高度は30メートルに達し、油圧式昇降伸縮アームを装備しており、さまざまな高所作業シーンに柔軟に対応できます。優れた積載量と安定性を備え、車体設計も合理的で、市街地やコミュニティなどの狭い空間での操作に便利です。電力修理、高所設置、街灯メンテナンスなどの高所作業分野に最適です。

● 中国最高のいすゞ高所作業車工場
● 30年以上の専門メーカーとしての経験
● お客様のご要望に合わせて設計

● 品質を保証するために厳格なQCチームを構築する

● 優れたアフターサービスをご提供いたします

★シャーシ電源：高効率、省エネ、安定した出力

●. シャーシ基盤

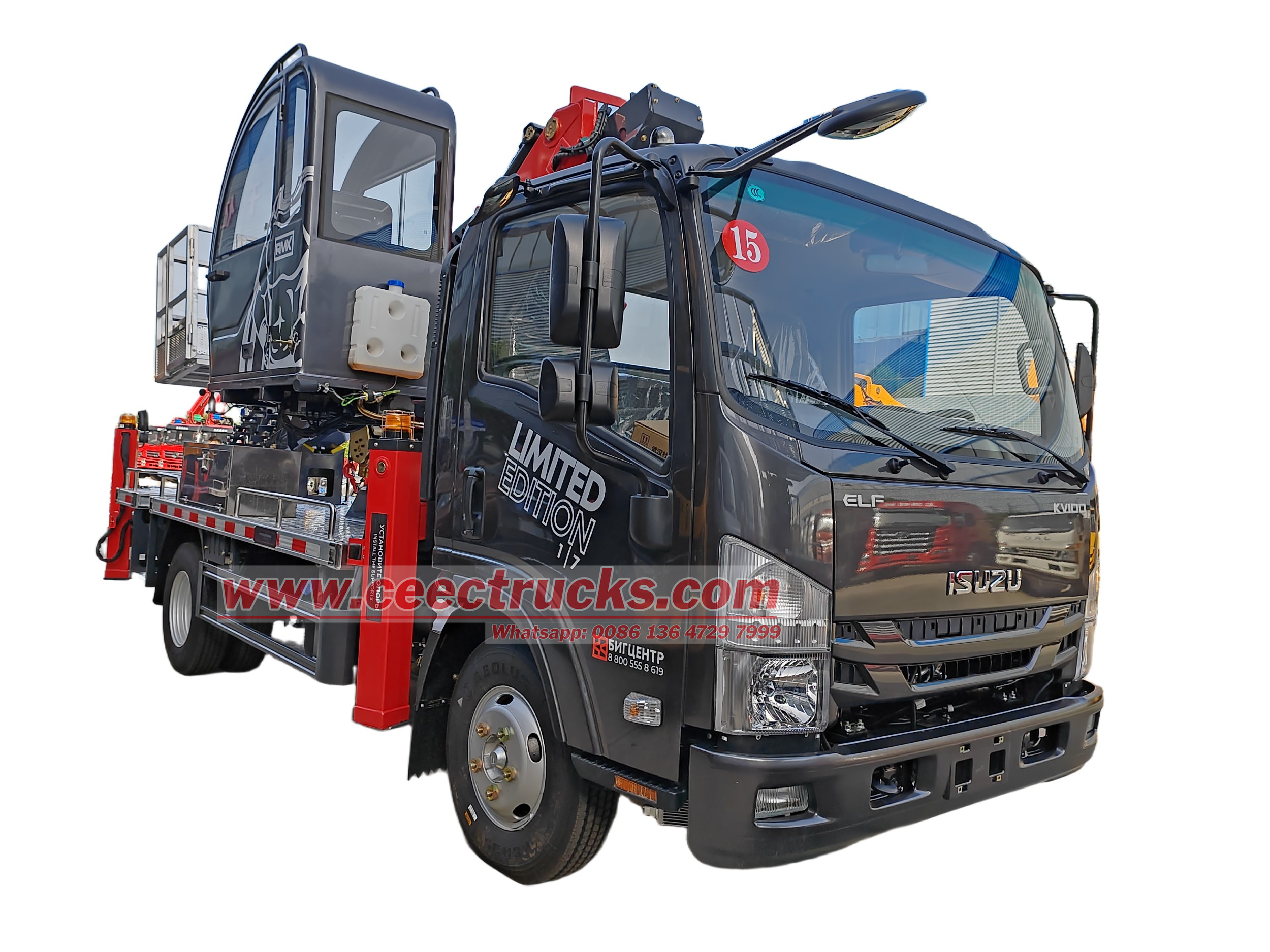

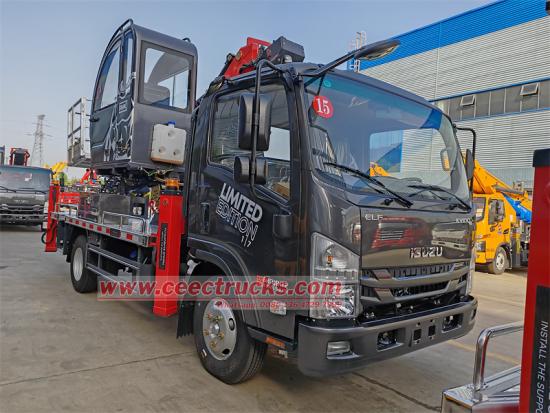

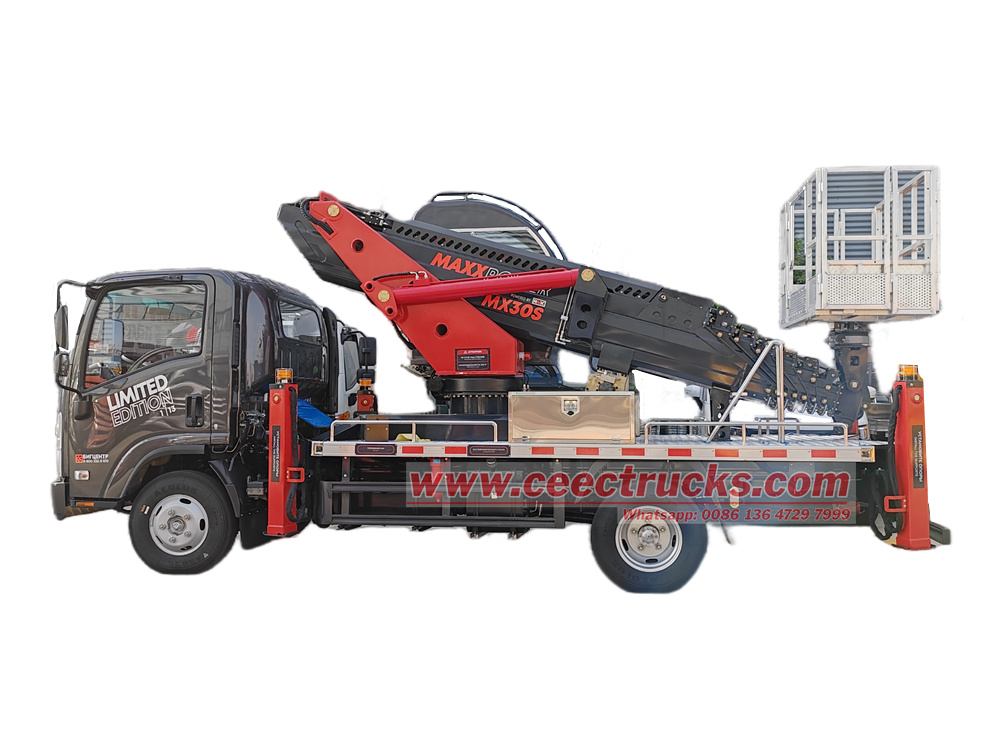

いすゞKV100二級シャシーを採用し、総重量8280kg、ホイールベース3815mmの車両は、積載能力と通行性を両立させています。ショートホイールベース設計により、車両の旋回半径を最適化し、狭い市街地での運用に適しています。

●パワートレイン

♦エンジン：4KH1CN6HB直列4気筒ディーゼルエンジンを搭載し、最高出力132馬力（97kW）で、ユーロVI排出ガス基準を満たし、低燃費と低騒音を両立しており、厳しい環境保護要件のある作業環境に適しています。

♦伝染 ; 感染：Isuzu MLD 6速マニュアルトランスミッションと組み合わせることで、ギア比が最適化され、複雑な道路状況下でのパワー応答効率が向上します。

★伸縮アーム技術：精密で柔軟性があり、安定した荷重支持

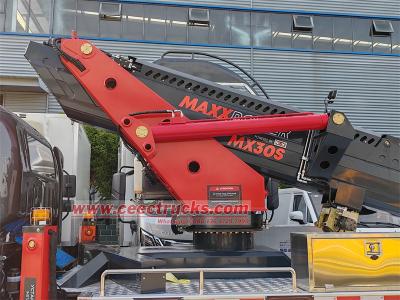

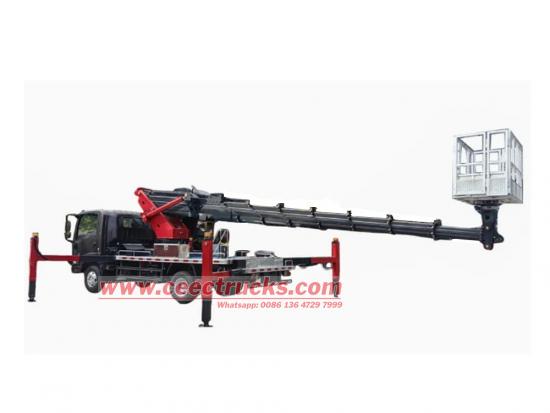

●8セクション18面同期伸縮アーム：18面アームフレームは独自の構造を採用し、高い強度を確保しながら自重を軽減し、車両の重心を下げることで、操縦安定性を向上させています。同期伸縮技術は、精密な機械リンクと油圧制御を採用することで、アームの各セクションを同期してスムーズに伸縮させ、伸縮時の揺れや偏差を低減し、迅速かつ正確な位置決めを実現します。最大揚高は30メートル、最大作業半径は12メートルで、高層ビル内の様々な作業ポイントを容易にカバーできます。

●輸入荷重感応比例弁：伸縮アームの油圧システムに適用することで、負荷の変化に応じて作動油の流量と圧力を自動調整し、アームの動きを精密に制御できます。オペレーターが微妙な調整を行うと、アームは素早く反応し、柔らかく正確な動きを実現。油圧ショックによる設備の揺れや損傷を回避し、操作精度と安全性を向上させます。

★アウトリガーシステム：インテリジェントなレベリング、安定したサポート

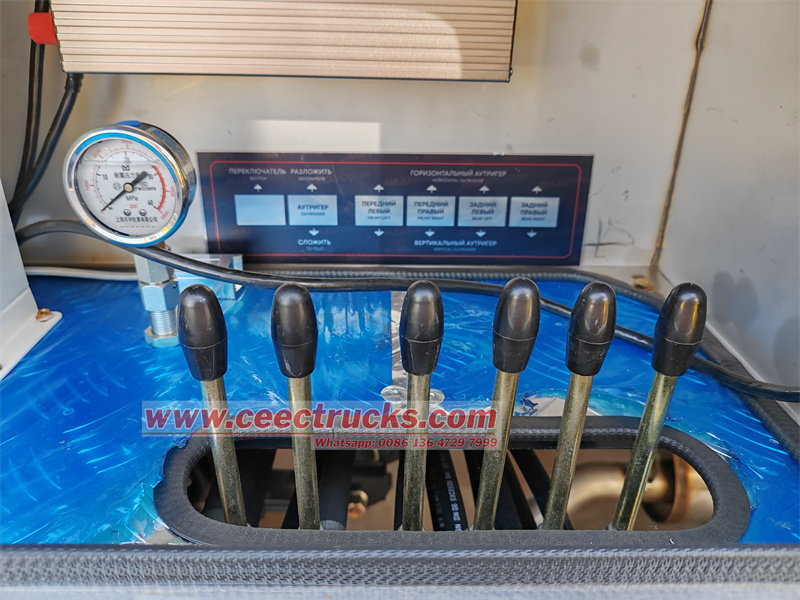

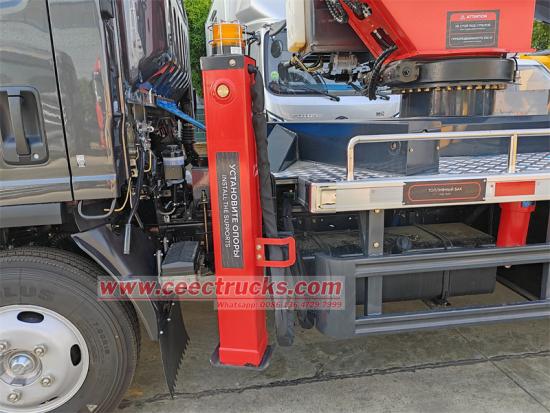

●フロントXリアH型独立調整式アウトリガー：上下伸縮と水平伸縮を組み合わせ、8本の油圧シリンダーを搭載することで、複雑な地形に合わせて独立して調整できます。作業地が傾斜していたり、凹凸があったり、傾斜していたりしても、各アウトリガーの伸縮量を正確に制御することで、車両を素早く水平状態に保ち、高所作業に安定したサポートを提供します。

● 双方向油圧ロックと双方向ロッキングバランスバルブ：双方向油圧ロックは、油圧システムの圧力が低下すると自動的にロックし、アウトリガーの不意な動きを防止します。また、双方向ロックバランスバルブは、荷重負荷時にアウトリガーの圧力を安定させ、圧力変動による車両の揺れを防止します。これら2つの機能の連携により、アウトリガーシステムの信頼性と安全性が大幅に向上し、オペレーターと設備の安全を確保します。

● 油圧レベリング技術：高精度センサーを用いて車両の水平状態をリアルタイムで監視し、制御システムを介して各アウトリガーの油圧を自動調整することで、迅速かつ正確な水平調整を実現します。水平調整精度が高く、応答速度も速いため、動的な操作時でも車両が常に水平状態を維持し、高所作業のための安定したプラットフォームを構築します。

★ 制御システム：インテリジェントな統合、便利で効率的

● CANバス制御システム：車両の「中枢」として、エンジン、ギアボックス、伸縮アーム、アウトリガーなどのシステムを有機的に連携させ、リアルタイムのデータ伝送と共有を実現します。オペレーターは単一の制御端末から車両の全方向を監視・操作できるため、操作プロセスの簡素化と作業効率の向上につながります。また、故障診断機能と早期警報機能も備えており、潜在的な故障を早期に検知・警告することで、メンテナンス担当者が問題を迅速に解決し、設備のダウンタイムを削減することを容易にします。

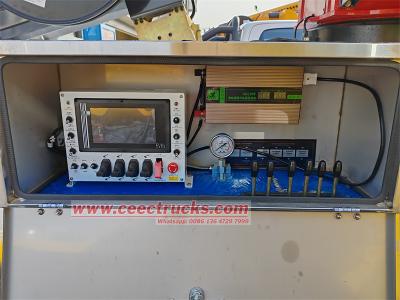

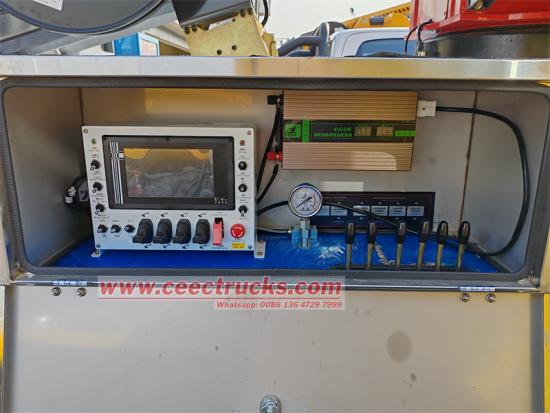

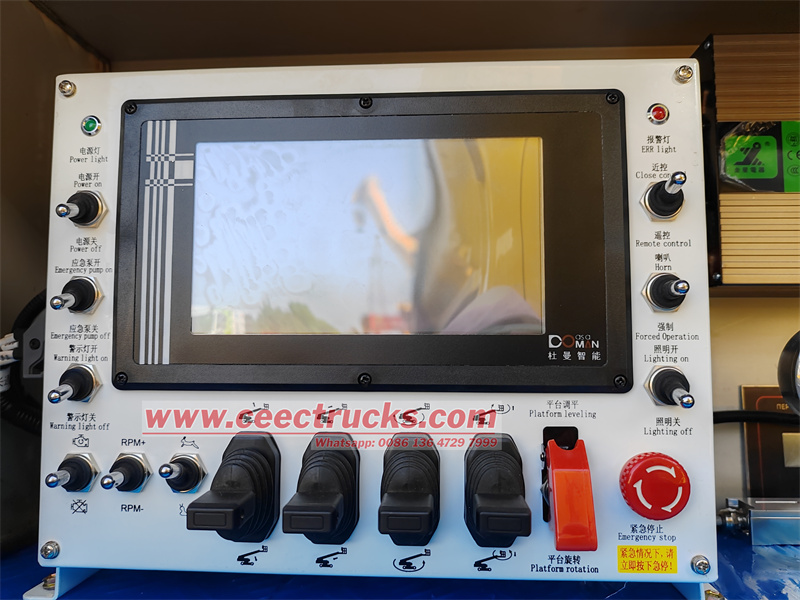

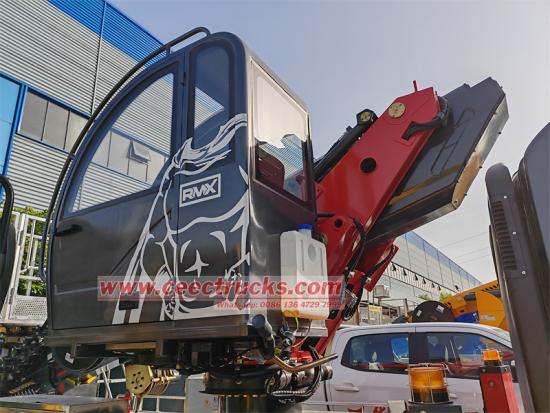

● 3つの制御システム：ターンテーブルキャブ内の操作レバー、地上制御ボックス（7インチLCD画面にアームの長さ、仰角、高さなどのパラメータがリアルタイムで表示される）、およびワイヤレスリモートコントロール操作をサポートし、人間と機械の相互作用の効率を向上させます。

●CANバス制御:センサーデータを統合して障害の自己診断とアクションロジックの連動を実現し、誤操作のリスクを回避します。

★安全性と人間工学に基づいたデザイン

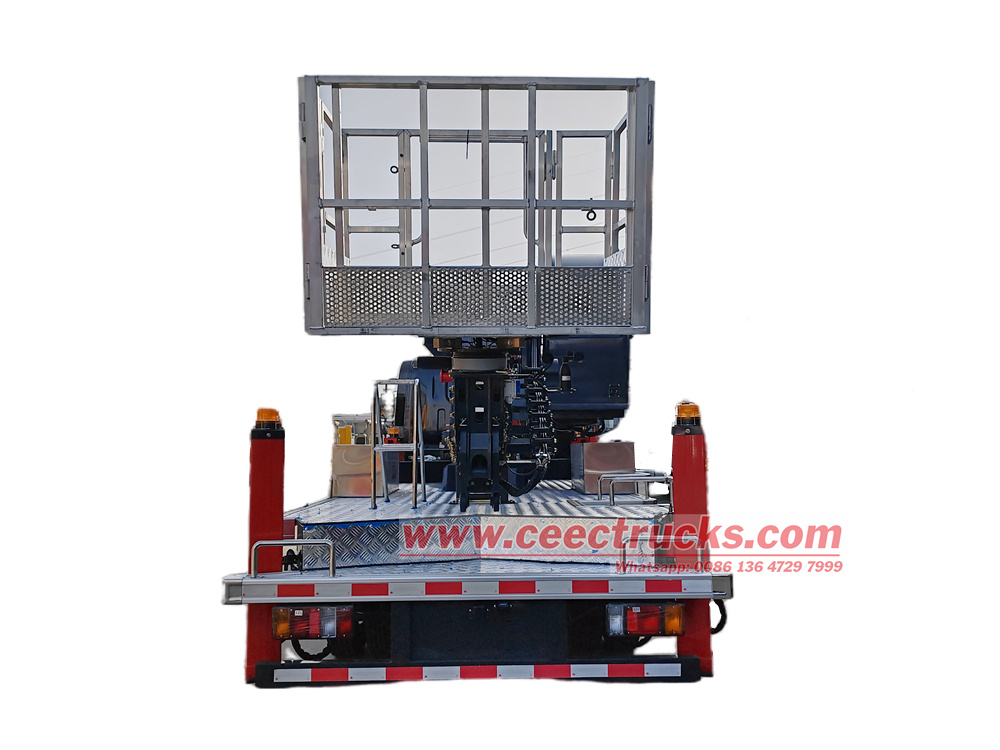

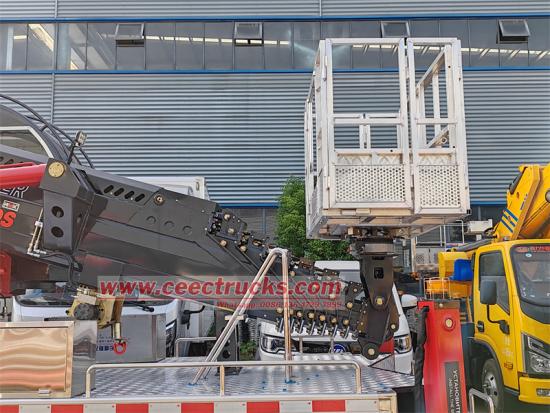

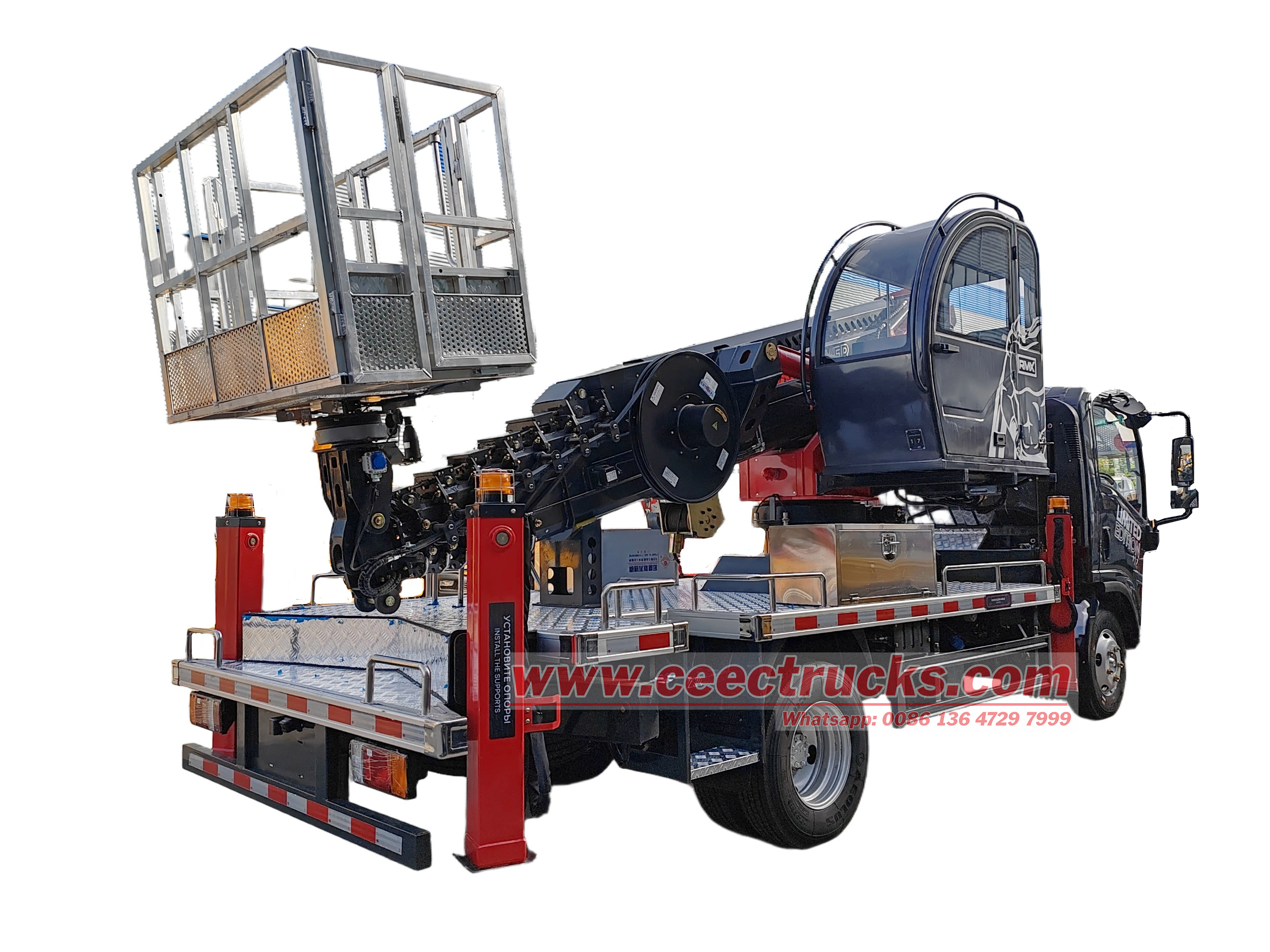

●作業台

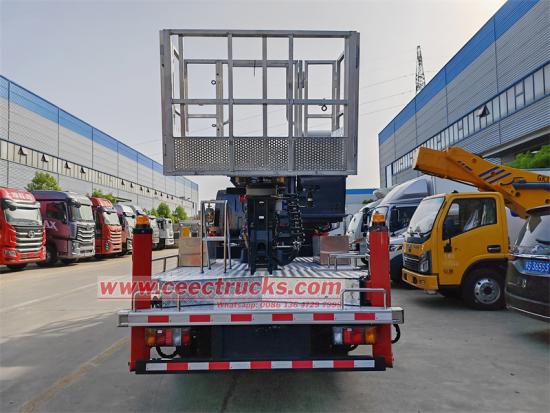

アルミ合金の軽量筐体＋滑り止め模様の鋼板、定格荷重200kg、2人で工具を運ぶニーズを満たします。

油圧式自動水平調整機能により、どの高さでもプラットフォームが水平に保たれます。

●緊急保護

手動緊急ポンプを装備しているため、停電時にはブームを手動で格納できます。

システムの過負荷を防ぐために、キーオイル回路にオーバーフローバルブが設置されています。

★主なパフォーマンス機能と利点:

● 最大作業高さは30メートルに達します。

● 超大型作業プラットフォームは200KGを運搬でき、作業プラットフォームは360°回転できます。

● 車両全体の鉄骨構造は高強度材料で作られており、軽量、高強度、高靭性、高信頼性を備えています。

● 輸入された電気油圧比例弁グループは、先進的な CAN バス制御システムと連携し、ワイヤレスリモコンを装備しているため、より安全で操作が便利です。

●車両には7インチLCDスクリーンが装備されており、アームの長さ、仰角、プラットフォームの高さ、作業高さなどをリアルタイムで表示します。

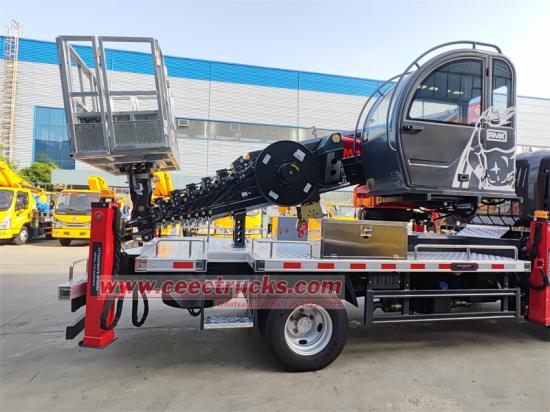

● 8段同期伸縮ブームは、国内トップクラスのフルチェーン伸縮構造を採用し、チェーン保護装置を内蔵しているため、作業の安全性と安定性が向上します。同期伸縮式でコンパクトな構造、高い作業効率、広い作業範囲を備えています。内蔵伸縮シリンダーとダブルチェーン伸縮機構により、故障箇所の観察が容易になり、メンテナンスも容易です。

● 前方V字型アウトリガーと後方H字型アウトリガーは安定性に優れ、「ソフトレッグ」保護機能を備えています。同時に操作することも、個別に操作することもでき、様々な作業条件に対応します。

● 主な油圧および電気サポート部品：輸入された負荷感応比例弁、バランス弁、CAN バス制御システムなどはすべて国内外の有名メーカーによって製造されています。

●シャーシはいすゞユーロVIシャーシを採用し、エアコンを装備、ステアリングホイールは油圧パワーアシストを採用。

● 車内電装品はすべてCANバス制御システムを採用し、すっきりとしたシンプルなラインが特徴です。車内操作は無線リモコン操作、高所運転席操作、地下制御ボックス操作の3つに分かれており、緊急時の操作も安全かつ確実で、作業効率も高いです。
