いすゞトラック（ゴミ圧縮機ボディ付き）

I. 製品 概要

ゴミ圧縮機ボディを備えたいすゞトラック とも呼ばれる いすゞトラック製のゴミ圧縮機、Isuzu KV100 6cbm ゴミ圧縮トラック、ゴミ圧縮ボディ付き Isuzu トラック、Isuzu 6cbm リアローダー圧縮トラック、Isuzu KV100 廃棄物収集トラック、Isuzu 6cbm ゴミ処理トラック。

ゴミ圧縮機ボディを備えたいすゞトラック 都市の衛生業務向けに設計された、効率的で環境に優しいゴミ収集運搬車両です。高度な圧縮技術と自動制御システムを採用し、ゴミを効率的に圧縮することで、積載量と輸送効率を向上させます。高強度のゴミ箱と圧縮機構を備え、ゴミ処理の耐久性と信頼性を確保しています。また、環境に優しい素材と高度な密閉技術を採用することで、ゴミの漏洩や悪臭の発生を効果的に防止し、環境汚染を軽減します。

さらに、いすゞKV100 6立方圧縮ゴミ収集車は、操作が簡単で、ボタン一つで操作でき、人間工学に基づいた設計という特徴も備えており、オペレーターはゴミの積み込み、圧縮、積み下ろしの工程をスムーズに行うことができます。全体として、この車両は高い効率性、環境保護、耐久性、そして人間工学的な設計により、都市の衛生業務における強力な助っ人となり、都市の清潔さと美しさに重要な貢献を果たしています。

（1） いすゞ KV100 6cbm ゴミ圧縮トラックのビデオ

（2） いすゞ T30エクスプローラーピックアップ 仕様

私私。 製品詳細説明

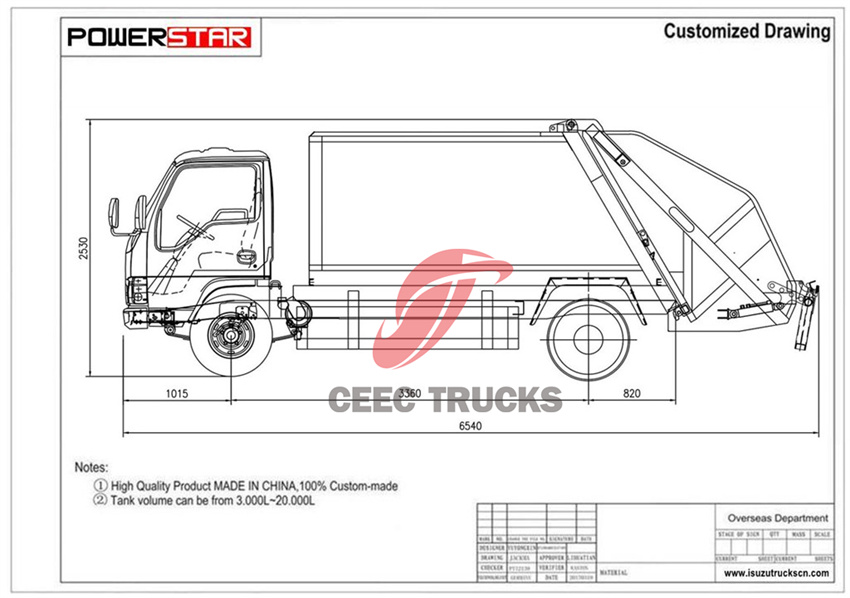

（3） いすゞKV100 6CBMゴミ圧縮車の技術図面

いすゞKV100 6立方圧縮ゴミ収集車は、都市衛生作業向けに設計された特殊車両です。先進的な圧縮技術と自動制御システムを採用し、ゴミの積み込み、圧縮、積み下ろしの自動化を実現し、作業効率を大幅に向上させます。高効率、環境保護、耐久性、そしてインテリジェントさを融合した都市衛生ツールです。

シャーシとエンジン

この圧縮式ゴミ収集車は、いすゞKV100のシャーシをベースに改造されています。スプリングの枚数は8/6+5、タイヤの枚数は6、タイヤサイズは7.00R16 14PRです。このシャーシとタイヤ構成により、車両の積載量と走行安定性が向上しています。

いすゞKV100 6立方圧縮ゴミ収集車は、いすゞ製4KH1CN6LBエンジンを搭載しています。排気量2.999L、最高出力88kW、最高馬力120馬力、排出ガス基準は国家VI、燃料は軽油です。このエンジンはパワフルで省エネ・環境に優しく、低燃費、メンテナンスも容易で、車両の安定した運行を確かなものにします。

この車両には、5段変速のIsuzu MSB 5速トランスミッションが搭載されています。このトランスミッション構成により、運転中のギアシフトが容易になり、ドライバーのさまざまな運転ニーズを満たすだけでなく、燃費も向上します。

ボディデザイン

いすゞKV100 6立方メートル圧縮ゴミ収集車の車体設計は、電気機械と油圧の統合技術を採用しています。機械、電気、油圧の複合自動制御システム、コンピュータ制御、手動操作システムを採用し、ゴミの投棄、破砕または平坦化、強力な充填、圧縮、荷降ろしなどの一連の自動化操作を実現します。車体の材質はWISCO高品質炭素鋼で、有効圧縮容積は6立方メートル、PLCワンボタン操作制御、一体型手元ライト操作モード、両側デュアル電動制御、キャビン内操作を備えています。底板支持を強化し、双方向圧縮、開放型で清掃しやすい汚水タンクにより、ゴミ輸送中の二次汚染問題を解決します。

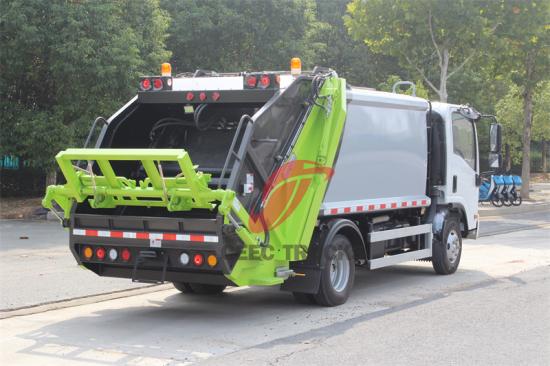

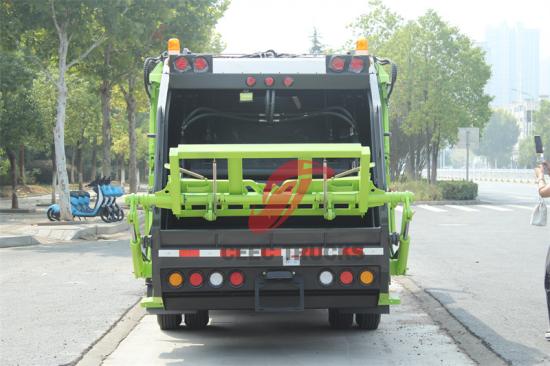

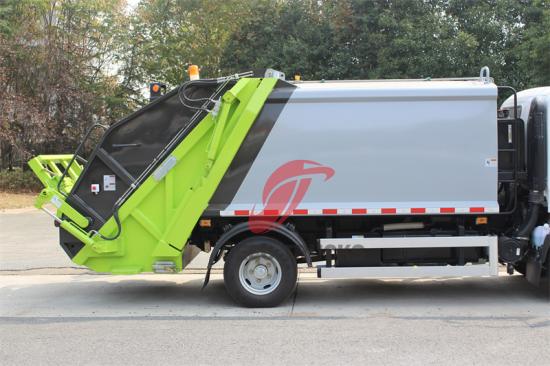

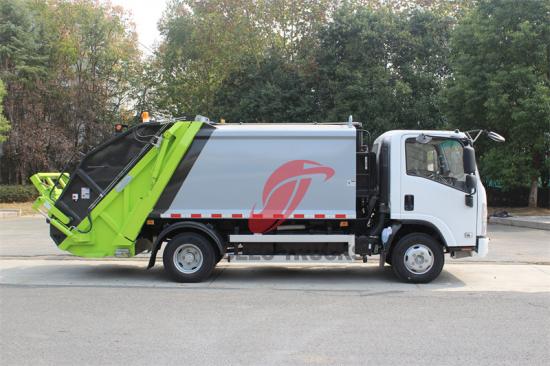

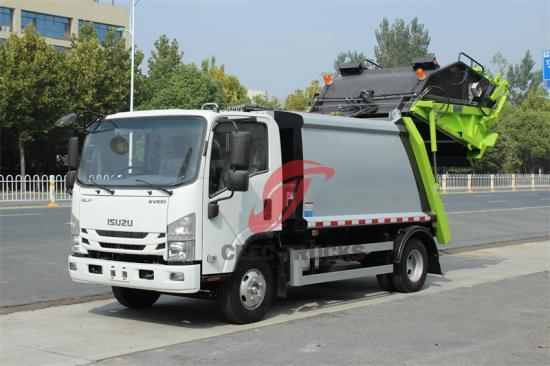

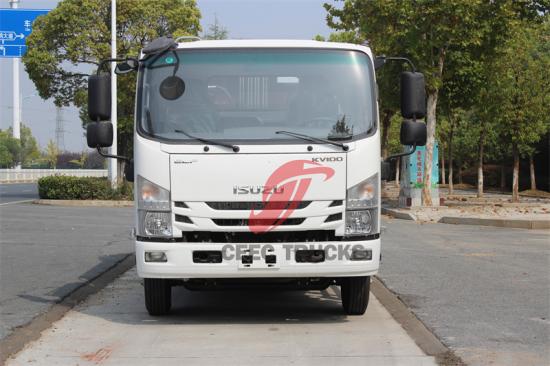

（4） トラックの写真

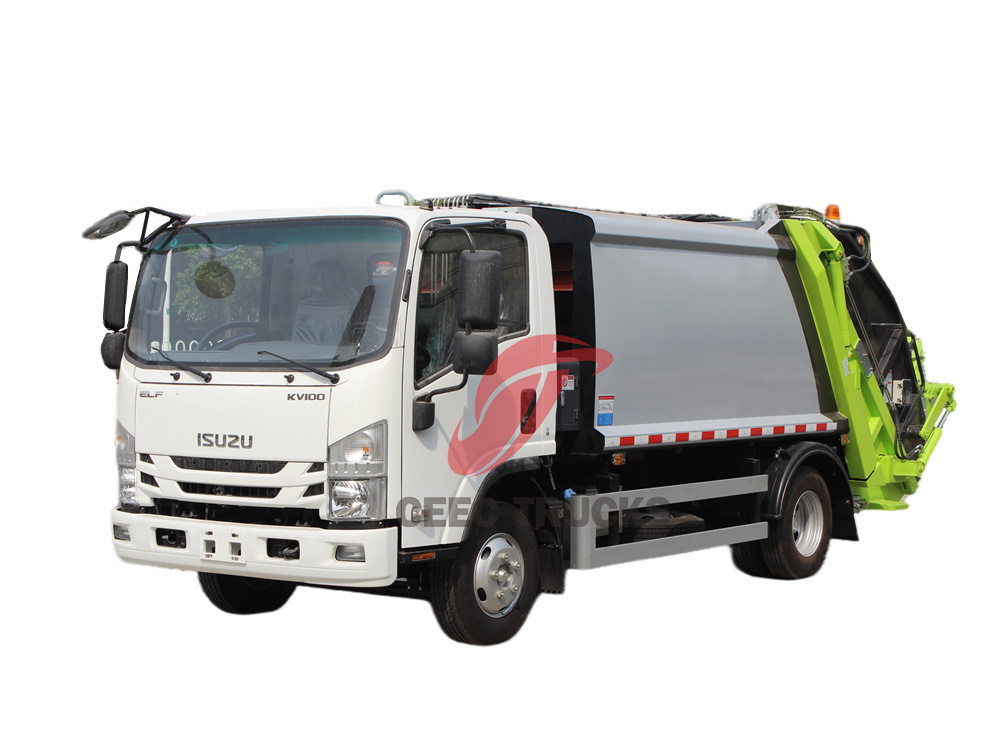

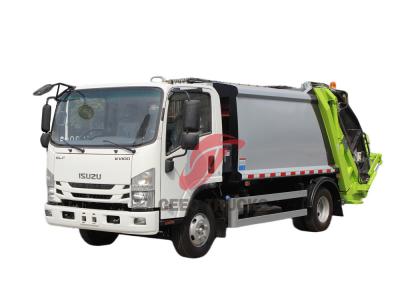

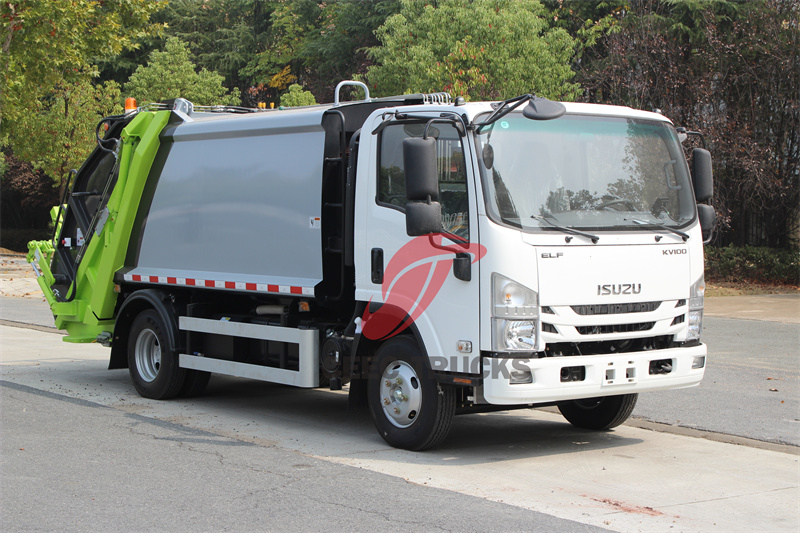

いすゞトラック製のゴミ圧縮機

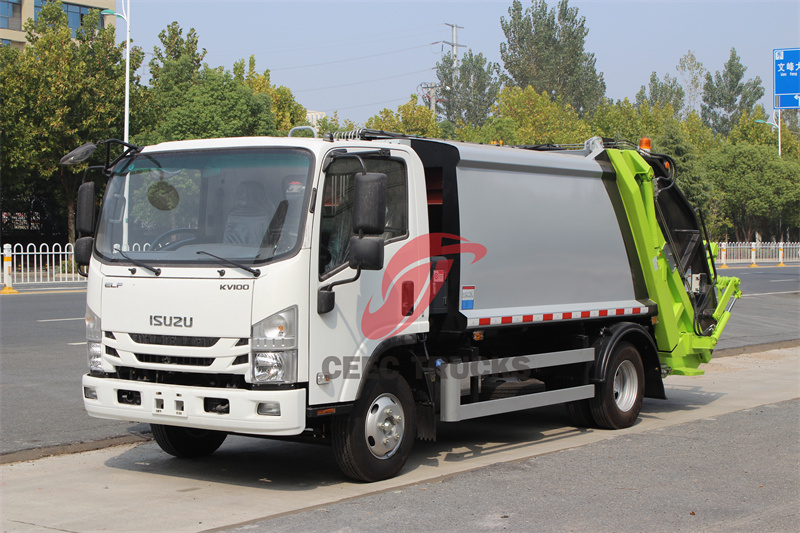

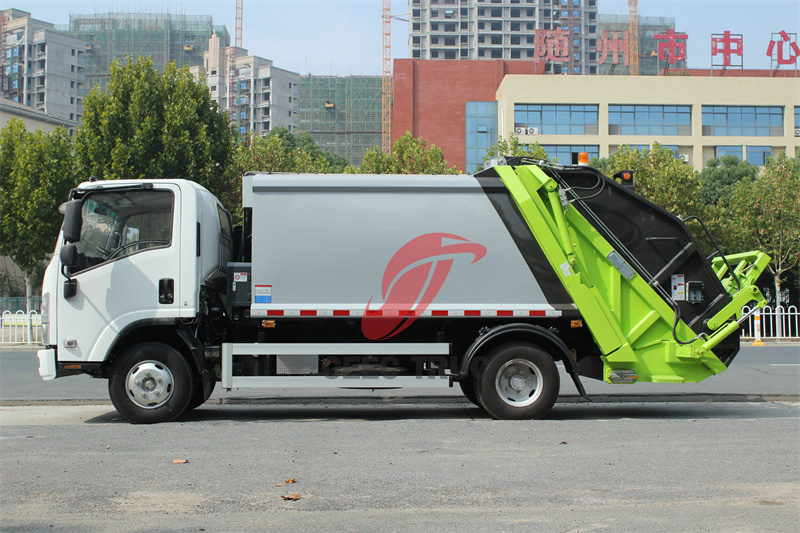

いすゞ KV100 6CBM 圧縮ゴミ収集車

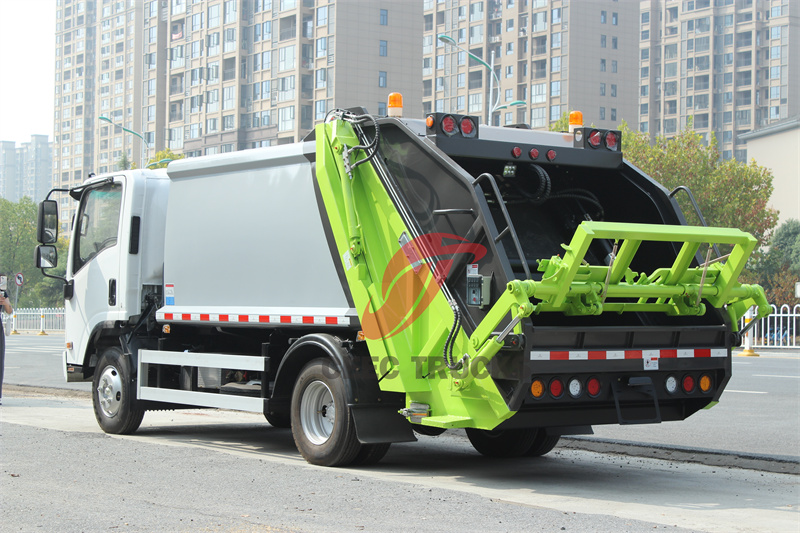

ゴミ圧縮機ボディを備えたいすゞトラック

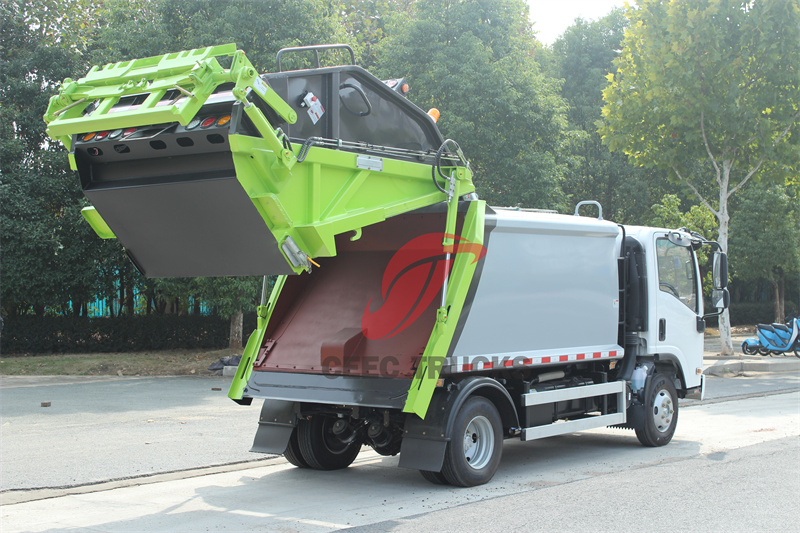

いすゞ 6cbm リアローダーコンパクタートラック

III.ゴミ収集車の製品詳細：

ゴミ箱の構成

ゴミ箱は、ゴミを積み込み、圧縮する圧縮式ゴミ収集車の主要部品です。いすゞKV100型6立方メートル圧縮式ゴミ収集車のゴミ箱は、主に以下の部品で構成されています。

1. ビン: ゴミ箱のビンは高強度鋼板を溶接しており、ゴミを圧縮する際に発生する大きな圧力に耐えられる十分な強度と剛性を備えています。ビンの形状とサイズは、積載容量を最大化し、圧縮効果を最適化するように慎重に設計されています。

2. 圧縮機構： 圧縮機構はゴミ箱の主要部品であり、鋼板、溝形鋼溶接加圧板、ガイドホイール、シリンダーシートで構成されています。シリンダーの駆動により、ホッパー内のゴミを効率的に圧縮して車室に送り込み、積載密度と輸送効率を向上させます。

3. シール装置： ゴミ箱の密閉装置は高度な密閉技術を採用しており、圧縮・輸送中にゴミが漏れたり、臭いが放出されたりすることを防ぎます。これにより、二次汚染を軽減し、環境を保護します。

4. 汚水タンク： ゴミ箱の底には汚水タンクが設置されており、車室内に溜まった水とホッパー内の余剰水を回収します。荷降ろし時には、汚水タンク内の汚水を自動または手動で排出することで、環境汚染を防ぎます。

（5） 3つの制御モード

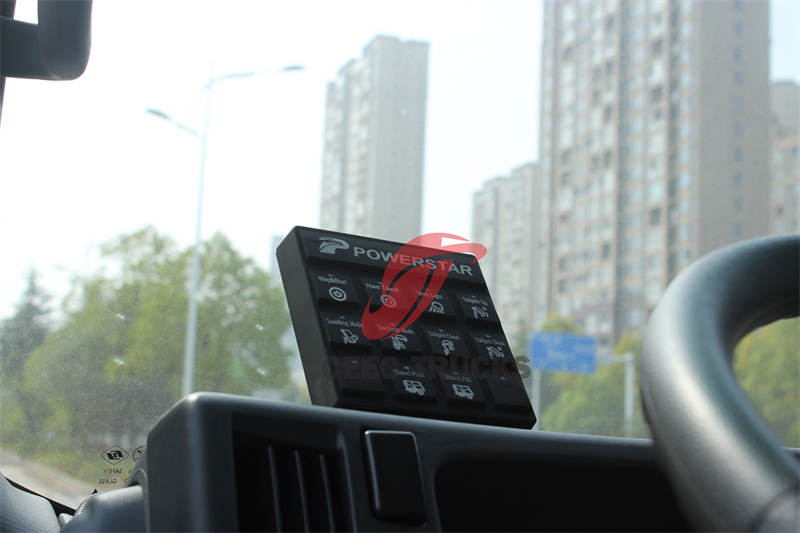

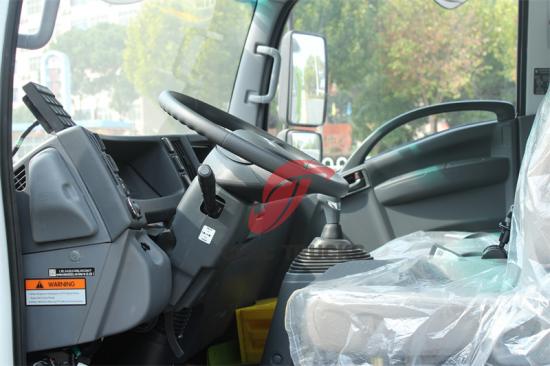

キャブコントロールボタン

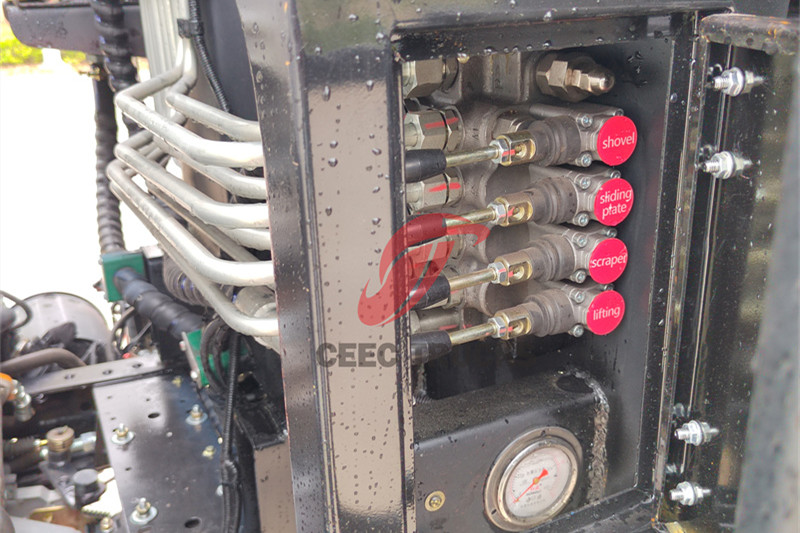

油圧制御ジョイスティック（ドライブ側

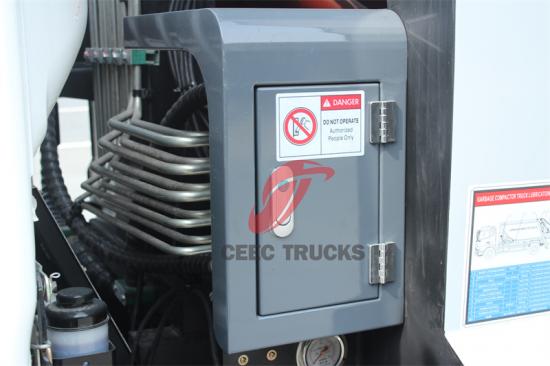

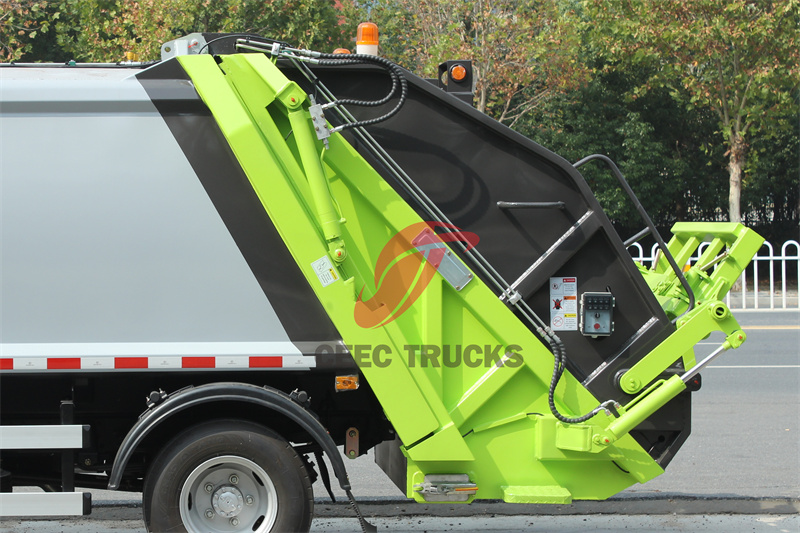

電気制御ボックス（テールゲート内）

作業方法

いすゞKV100型6立方メートル圧縮ゴミ収集車の作業方法は、主に積み込み、圧縮、積み下ろしの3つの工程から構成されています。具体的な作業工程は以下のとおりです。

1. 読み込み中: ゴミバケツがいっぱいになると、反転機構によってゴミバケツがゴミ箱の上部に反転され、ゴミ箱に投入されます。反転機構は油圧式複動式ダブルシリンダー反転を採用しており、スムーズで安全な反転プロセスを保証します。

2. 圧縮： ゴミ箱内では、圧縮機構が作動を開始します。多方弁の制御スイッチを操作すると、油圧が対応するシリンダーを駆動します。シリンダーは圧縮機構を駆動し、ゴミを徐々に圧縮して車内に送り込みます。圧縮過程においては、スクレーパー、スライドプレート、プッシュプレートが連動して、ゴミが均一かつしっかりと圧縮されるようにします。

次のM簡単な手順:

· 充填バケツがゴミでいっぱいになると、車両の圧縮機構が作動し始めます。

· スライドプレートがスクレーパーを駆動して一緒に下降し、ゴミの中に挿入して破砕および初期圧縮を行います。

· スクレーパーが前方に回転して、ゴミをさらに圧縮します。

· スクレーパーが所定の位置に設置されると、スライドプレートとともに上方に移動し、ゴミを圧縮してゴミ箱に詰めます。

·ゴミを連続的に圧縮して充填する間、プッシュショベルは背圧を克服し、押し出し力の作用で徐々に後退し、ゴミがゴミ箱全体に均等に充填されます。

3. 荷降ろし： ゴミの搬出が必要な場合は、多方逆止弁またはCAN電子制御ボックスを操作してゴミ箱を適切な位置まで持ち上げます。次に、押し板を操作してゴミをゴミ箱から押し出します。ゴミの搬出後、多方逆止弁またはCAN制御ボックスを操作してゴミ箱をリセットし、搬出プロセス全体を完了します。

いすゞKV100 6立方メートル圧縮ゴミ収集車は、効率的な圧縮技術と先進的な自動制御システムにより、作業工程全体を通してゴミの積み込み、圧縮、積み下ろしの自動化を実現しています。これにより、作業効率が向上するだけでなく、人員と物的資源の消費量を削減し、運用コストを削減します。同時に、車両の環境保護性能と耐久性も十分に保証されており、都市の清潔さと美観の向上に重要な貢献を果たしています。

（6） その他の詳細

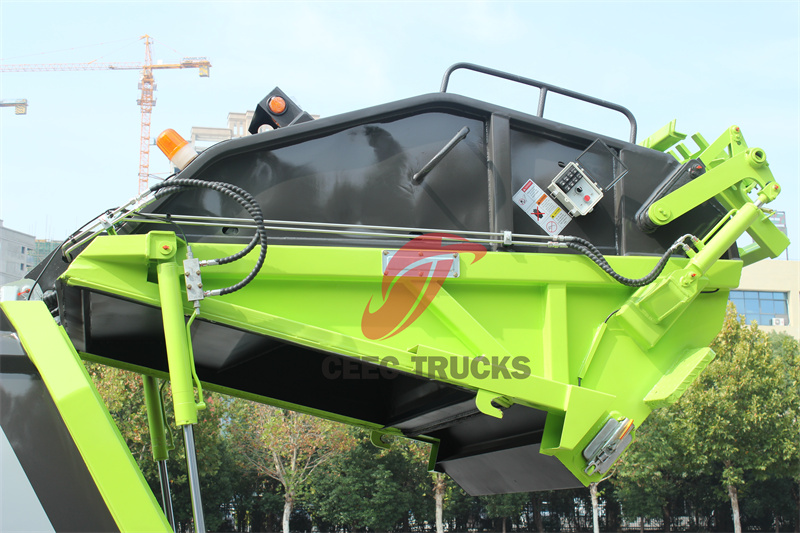

テールゲート

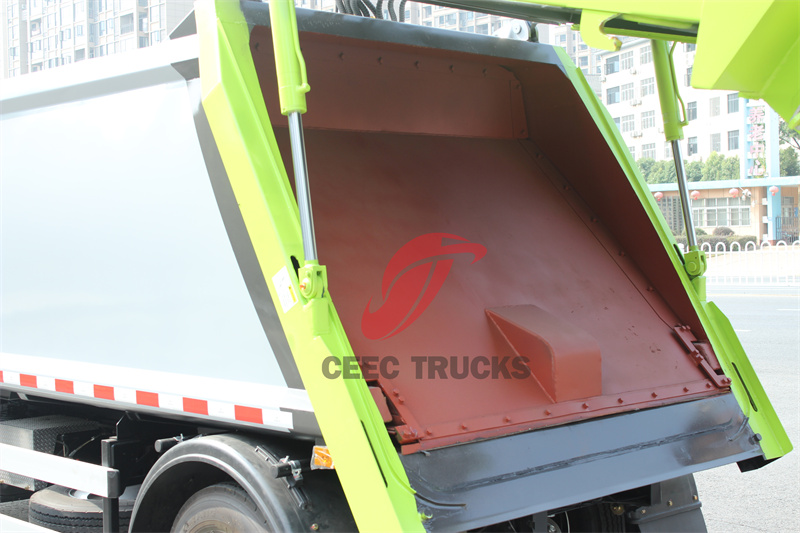

プッシュプレートアセンブリ

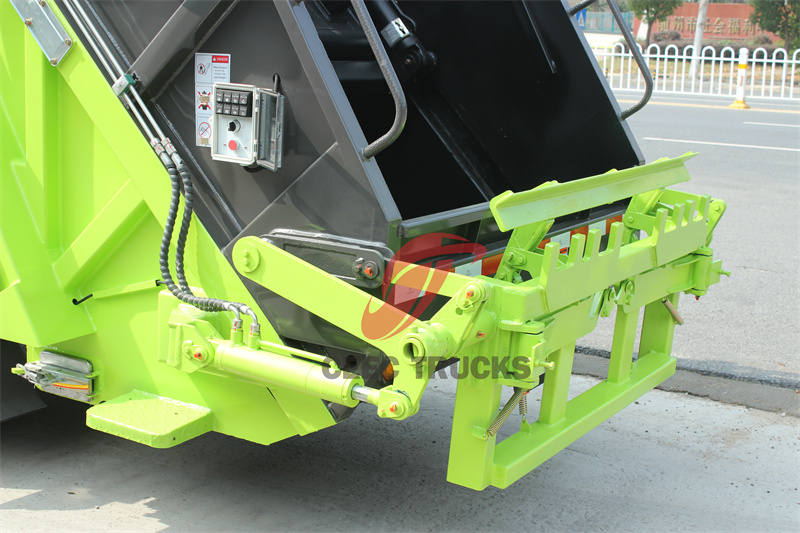

フリップ機構

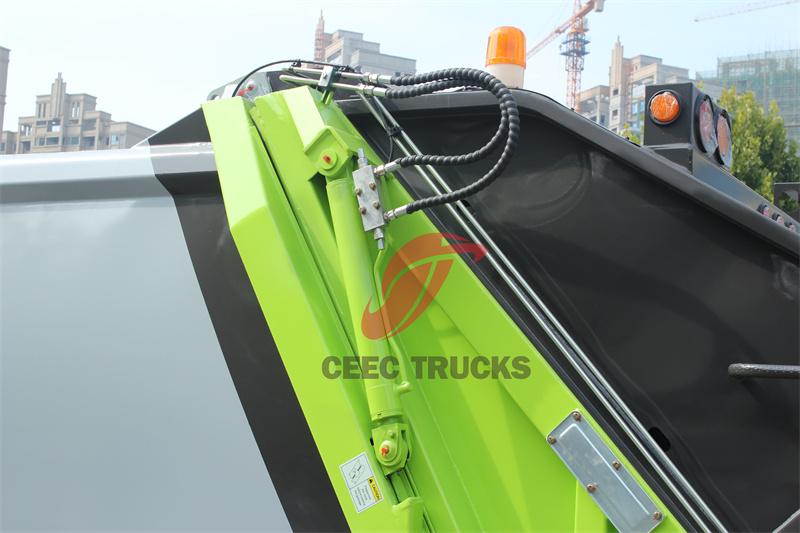

油圧シリンダー

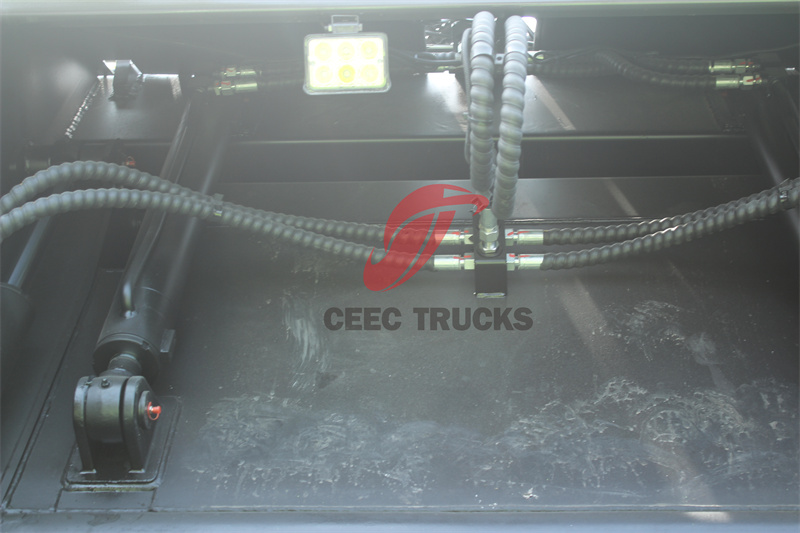

スライドプレートとスクレーパー油圧シリンダー

使用上の利点

いすゞKV100 6立方メートル圧縮ゴミ収集車は、自動反復圧縮と蠕動圧縮、高い圧縮比、優れた密閉性、大きな積載量、便利な操作性、優れた環境保護性、高い車両利用率などの機能を備えています。操作は自動化され、ゴミ収集方法はシンプルで効率的であるため、清掃作業の効率が大幅に向上し、人力と物的資源を節約できます。同時に、車両には純正エアコン、パワーステアリング、クラッチ式パワーステアリング、ABSアンチロックブレーキシステム、ショックアブソーバーシートなどの人間工学に基づいた構成が装備されており、運転の快適性と安全性が向上しています。

特徴

いすゞKV100 6立方メートル圧縮ゴミ収集車は、高効率圧縮、環境保護と省エネ、操作の容易さ、耐久性と信頼性、そして1台で複数のバケットを装備する機能により、都市の衛生業務における強力な助っ人となっています。主な特徴は以下のとおりです。

1. 高効率圧縮：

• 車両の圧縮機構には高度な圧縮技術が採用されており、ゴミを効率的に圧縮できるため、積載量と輸送効率が向上します。

• 高い圧縮率によりゴミの容積と重量が減り、輸送コストが削減されます。

2.自動制御：

• 車両には高度な自動制御システムが搭載されており、ゴミの積み込み、圧縮、積み下ろしの自動操作を実現できます。

• シンプルで素早い操作により、オペレーターの作業負荷が軽減されます。

3. 環境保護と省エネ：

• 車両は環境に優しい素材と高度なシーリング技術を採用しており、ゴミの漏れや悪臭の放出を防止します。

• エンジンは強力かつ省エネで環境に優しく、燃料消費量と排出ガス汚染を削減します。

4. 耐久性と信頼性：

• ゴミ箱や圧縮機構などの車両の主要部品は、十分な強度と剛性を備えた高張力鋼板で溶接されています。

• 厳格なテストと検査により、車両の耐久性と信頼性が保証されます。

5. 複数のバケットを備えた1台の車両：

• 車両は複数のバケツを備えた車両 1 台分の機能を実現できます。つまり、1 台の車両に複数のゴミバケツを装備できます。

• 車両の稼働率と作業効率が向上し、ゴミ収集時の待ち時間が短縮されます。
