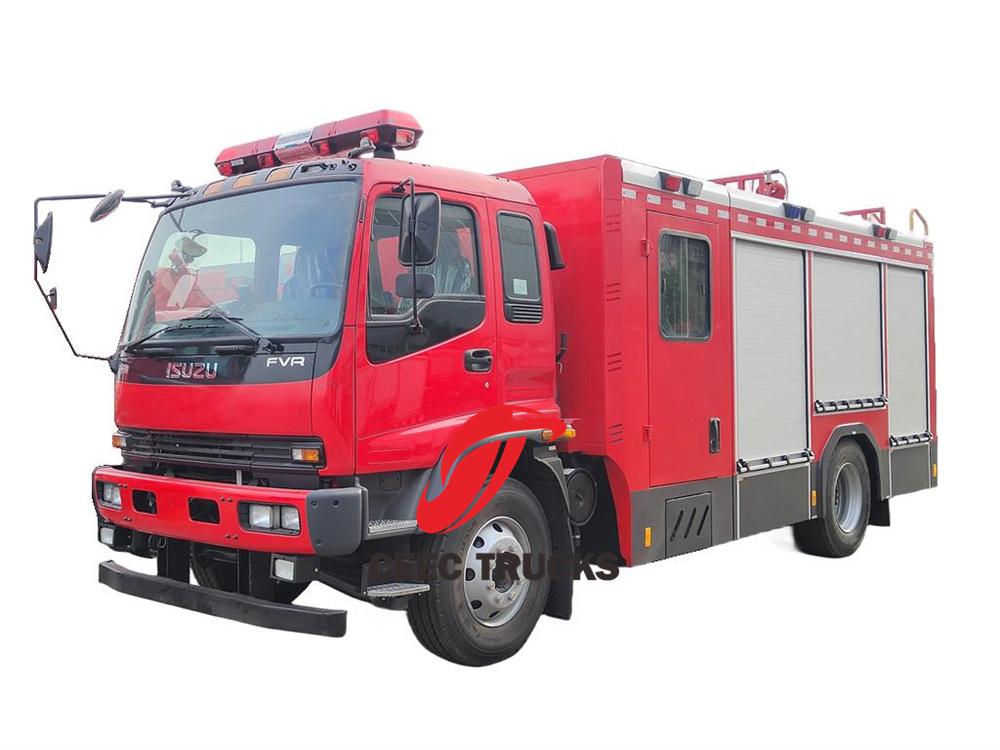

いすゞFVR消防救助ポンプ車

いすゞFVR消防救助ポンプ車 とも呼ばれるいすゞFVR泡水消防車、いすゞFVR4x210トン消防車、いすゞ大型救助消防車、いすゞ FVR ポンプタンカー消防車いすゞ10トン泡消火車。その いすゞFVR消防救助ポンプ車 燃え盛る炎から身を守る、頼もしい守護者として、この強固な巨体は、どんなに激しい火災にも揺るぎない効果で立ち向かうよう設計されています。この強力な消防機械は、強さ、精度、信頼性を融合させ、容赦ない炎から人命と財産を守るという唯一の使命にシームレスに統合されています。

この警戒を怠らない監視車の心臓部は、7立方メートルの貯水タンクです。この貯水タンクには、命を救う水を大量に貯蔵し、迅速かつ的確に火災を消火します。この液体消火器の貯蔵庫を補完するのが、3立方メートルの泡消火タンクです。強力な泡の層を放出し、最も激しい炎でさえも驚くほど効率的に消火します。この2つのタンクは、比類のない消火能力の貯蔵庫を形成し、進路上にあるあらゆる火災を確実に消火します。

いすゞFVR 10トンポンプ・タンカー消防車は、危険な道路を機敏かつ正確に走行し、混雑した道路を軽々と走り抜け、かつてないスピードで緊急事態に対応します。揺るぎない決意で前進する力強いエンジンを搭載したこの消防車は、火災に見舞われた混沌とした風景の中で、希望の光として危険地帯へと突き進みます。

主な特徴:

---- ISUZUシャーシ、完璧なパフォーマンス

---- ISUZU エンジンとギアボックス、超強力、100,000 km 以内のオーバーホールは不要です。

---- 水タンクと泡タンクの容量はオプションです。

---- 操作もメンテナンスも簡単。

---- 各種消防設備を取り揃えております。

耐久性と信頼性で定評のある頑丈ないすゞFVRプラットフォームをベースに構築されたこの消防車は、出動した瞬間から力強さと即応性を感じさせます。堅牢な構造と優れた操縦性で知られるFVRシャーシは、狭い市街地を走行するだけでなく、起伏の多い地形も容易に走破できるため、多様な消防現場に最適な選択肢となっています。

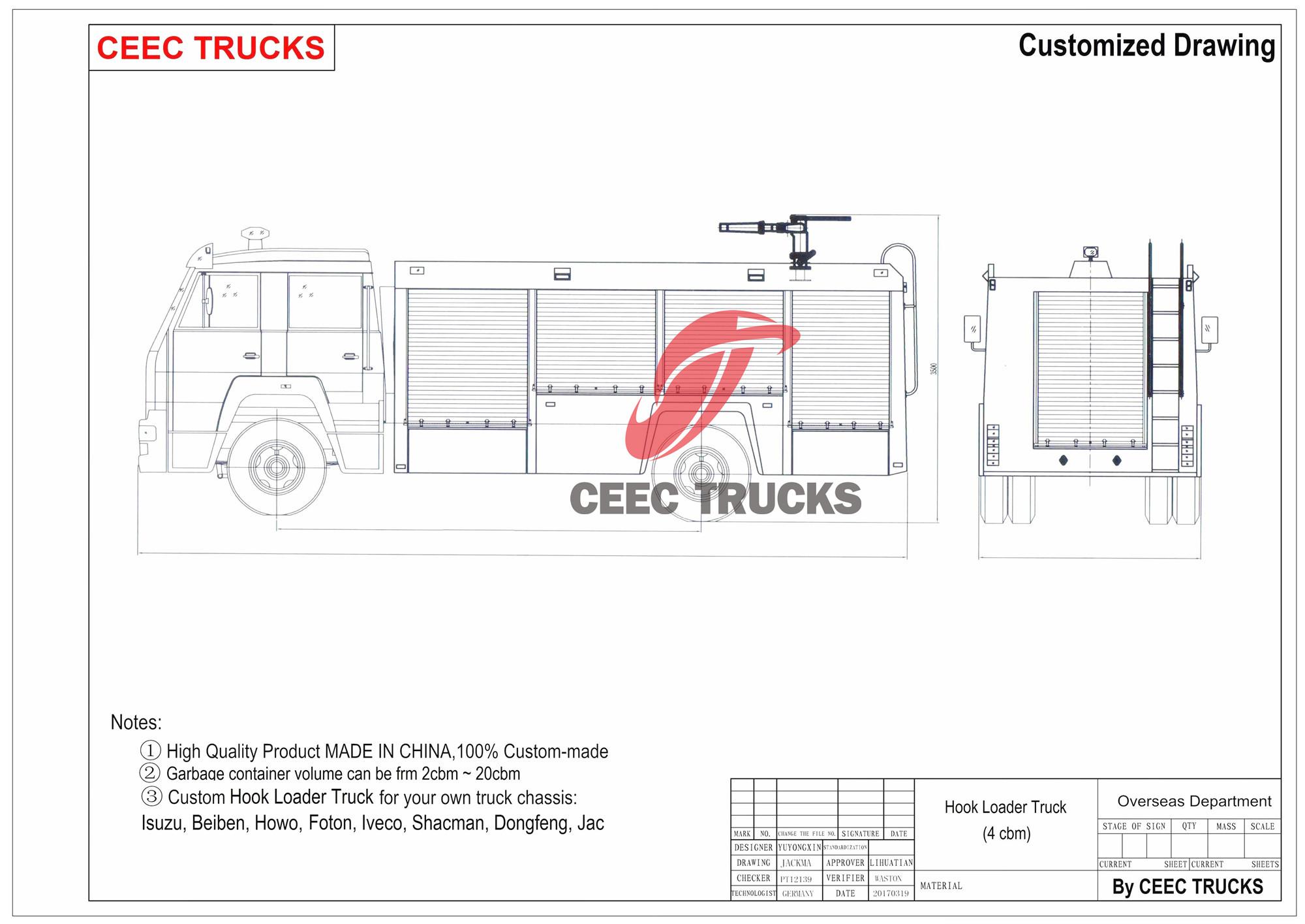

いすゞFVRポンプ車・タンカー車・消防車の技術図面

この車両の核となるのは、圧倒的な水・泡消火能力です。7立方メートルの水タンクと3立方メートルの泡タンクを備えたIsuzu FVR 10トンポンパータンカーは、必要に応じて大量の水または泡を供給できる十分な装備を備えており、消防隊員は最も頑固な火災であっても十分な消火資材を自由に利用できます。水と泡のタンクが別々に搭載されているため、火災の性質に応じて2つの薬剤を迅速かつ容易に切り替えることができ、運用の柔軟性が向上します。

この消防車のポンプシステムは、過酷な状況下でも最大限の性能を発揮するように設計されています。高圧・高流量で水や泡を噴射できるため、広範囲を素早く浸透させる場合でも、火災の中心部まで浸透させる場合でも、必要な場所に正確に水を噴射できます。強力なポンプと、広範囲に及ぶホースとノズルのネットワークを組み合わせることで、消防士はあらゆる規模と種類の火災に対処するために必要なツールを手に入れることができます。

優れた消火能力に加え、いすゞFVR 10トンポンプタンカーは、安全性と操作性を向上させる様々な機能を備えています。キャブは人間工学に基づいて設計されており、運転手と乗務員に快適で安全な作業スペースを提供します。また、トラックの照明および警告システムは、路上での視認性と安全性を最大限に高めるように設計されています。さらに、高度な通信システムを搭載しており、大規模な活動においても他の緊急サービスとのシームレスな連携を可能にします。

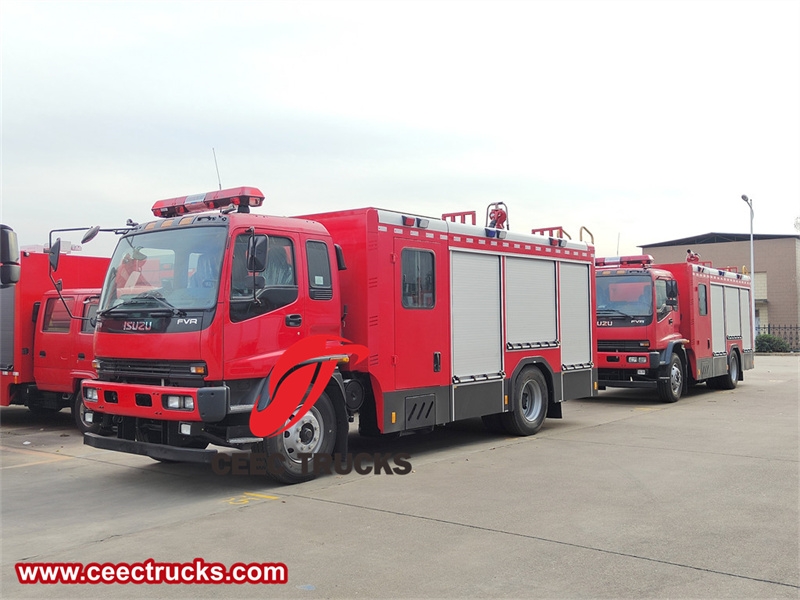

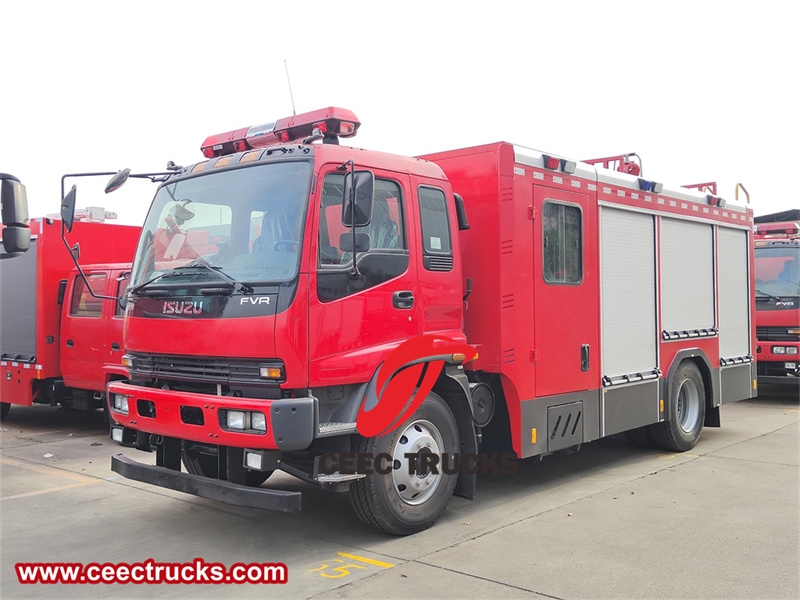

いすゞ FVR ポンプタンカー消防車

★ シャーシとボディ

いすゞFVRのシャシーは、消防現場における過酷な日常使用に耐えられるよう、厳格な試験をクリアした高強度素材で作られています。その堅牢な設計は、頑丈なフレームから、荒れた路面でもスムーズで安定した操縦性を保証する高耐久性サスペンションシステムまで、あらゆる面に反映されています。

FVRシャーシに搭載された消防車ボディは、デザインと機能性において同様に優れています。キャブは車体前部に位置し、1列構成で、寝台室も備えており、運転手と乗組員に快適で安全な作業スペースを提供します。寝台室は、消防士が長時間の作業や現場への移動中に休憩し、エネルギーを補給できる便利な設備です。

キャビン内部は人間工学に基づいて設計されており、快適性と効率性を最大限に高めています。運転席は調整可能で、必要な操作系がすべて装備されているため、悪天候下でも車両を完全に制御できます。また、キャビンには高度な通信システムが搭載されており、大規模な作戦行動においても、運転手と乗組員は他の緊急サービス機関と連絡を取り合い、連携を図ることができます。

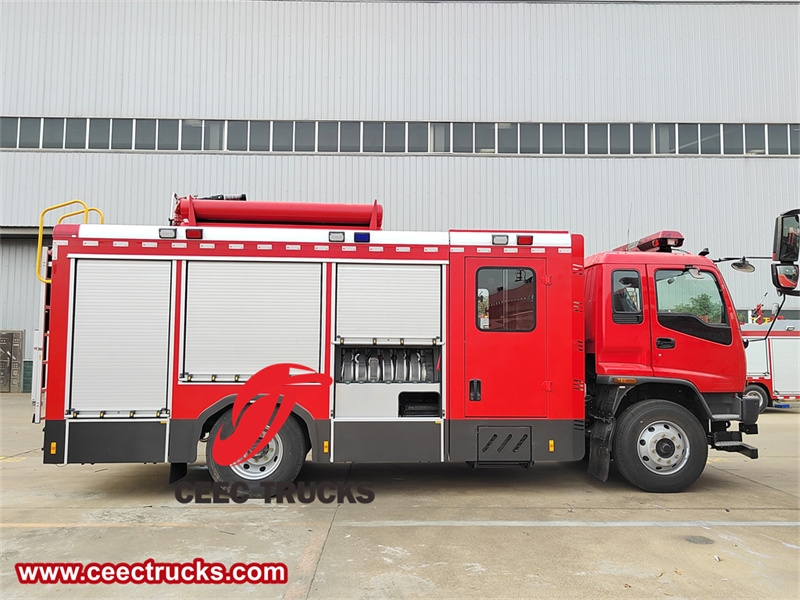

いすゞFVR泡水消火車

車体前部は消防士室として巧みに改造されており、車両の汎用性とカスタマイズ性の高さを証明しています。この広々としたスペースは4人の消防士を収容でき、任務の準備や長時間の活動中の休息のための安全で安心な空間を提供します。消防士室には、座席やエアコンなど、乗組員が人命救助や財産救助を行う際に十分な装備と快適さを確保するための設備がすべて整っています。

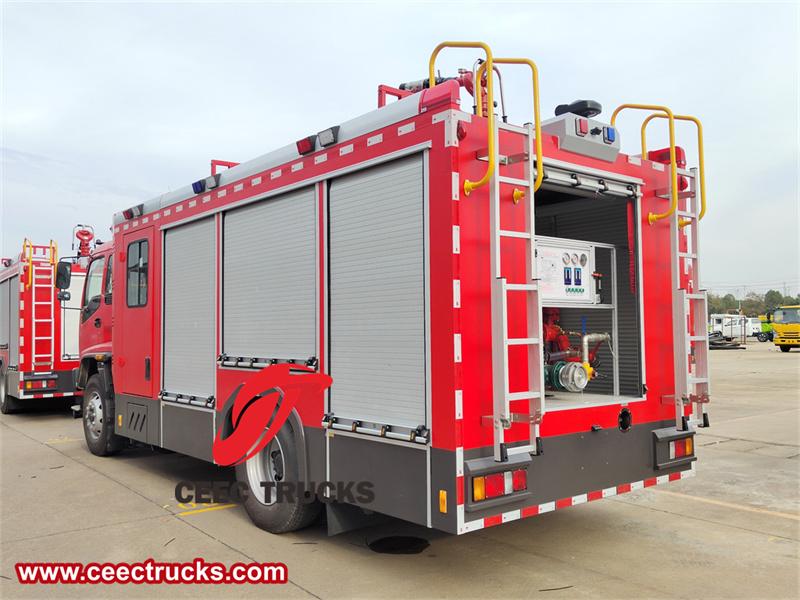

車両後部に設置された7cbmの水タンクと3cbmの泡タンク、ポンプ室、工具室が一体となって強力な消火システムを形成し、消火活動の強力なバックアップとなります。

いすゞFVR 10トン消防車の全体的なデザインは、フォルムと機能性が巧みに融合しています。堅牢なシャーシと充実した装備を備えたキャブは、車両の優れた消火能力を支える確固たる基盤となっています。また、改造された消防士室は、車両の汎用性と、それを操縦する消防士のニーズへのコミットメントを示しています。これらの要素が組み合わさることで、あらゆる困難に立ち向かう準備が整った、力強く信頼性の高い消防車が誕生しました。

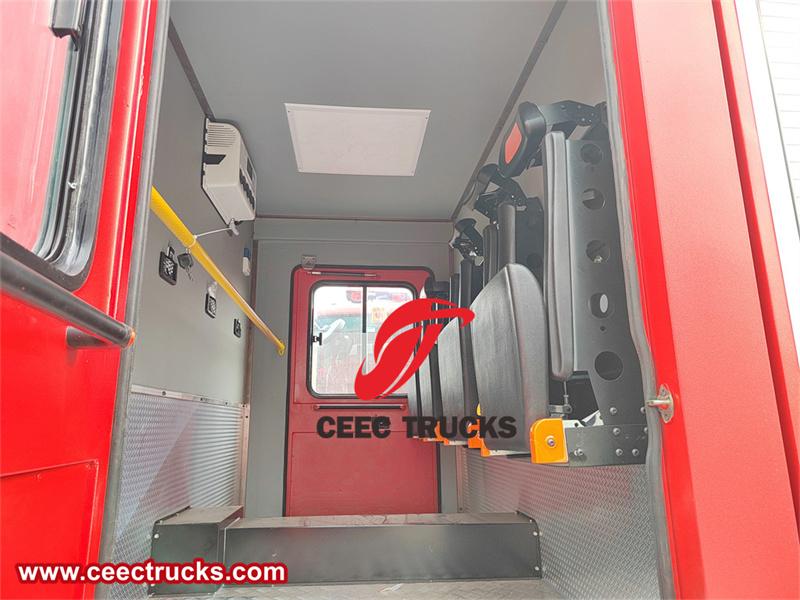

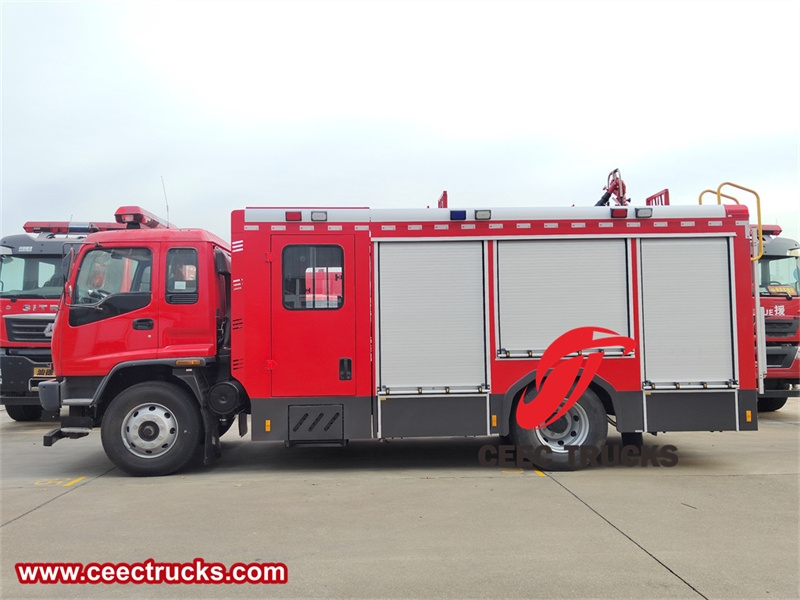

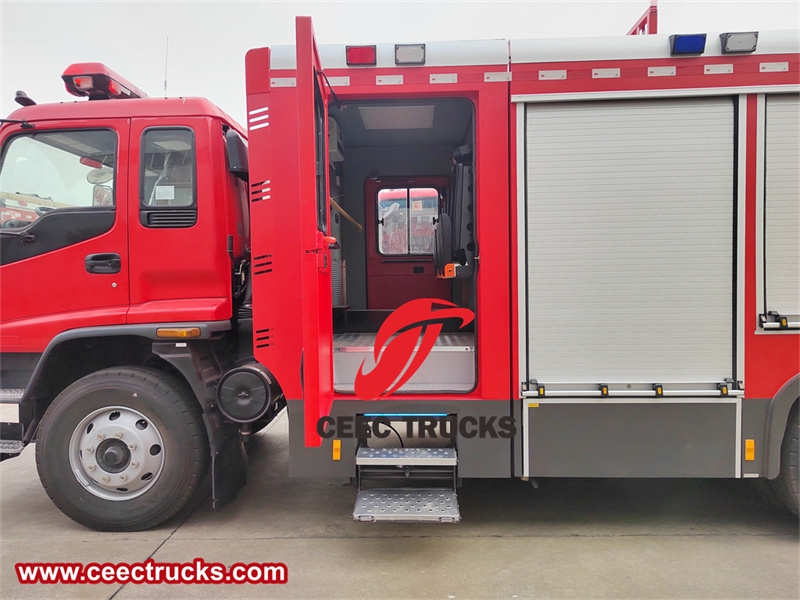

追加の消防士室

★ 7cbmの水タンクと3cbmの泡タンク

â— 7cbmの水タンク

車体後部に配置された7立方メートルの貯水タンクは、その巨大な容量で消防活動の強力な支柱となっています。この貯水タンクは高強度・耐腐食性の材料で作られており、長期保管・輸送中の水質劣化を防ぎます。車両のバランスと安定性を十分に考慮した設計で、高速走行時や悪路走行時でも安定した走行を維持します。

貯水タンクには、高圧水ポンプ、送水管、バルブなどを含む効率的な給水システムが備えられており、貯水された水を消火装置まで迅速に送水することができます。貯水タンクの上部には注水口と排気口が設けられており、給水と排気が迅速に行えるため、操作が簡単で迅速です。

貯水槽の内外には、オーバーフロー防止装置、圧力逃し弁などの安全保護装置が設置されており、過圧や過容量による安全上の問題を防ぎます。また、タンク表面には防錆塗料を塗布することで、耐用年数を延ばし、メンテナンスコストを削減します。

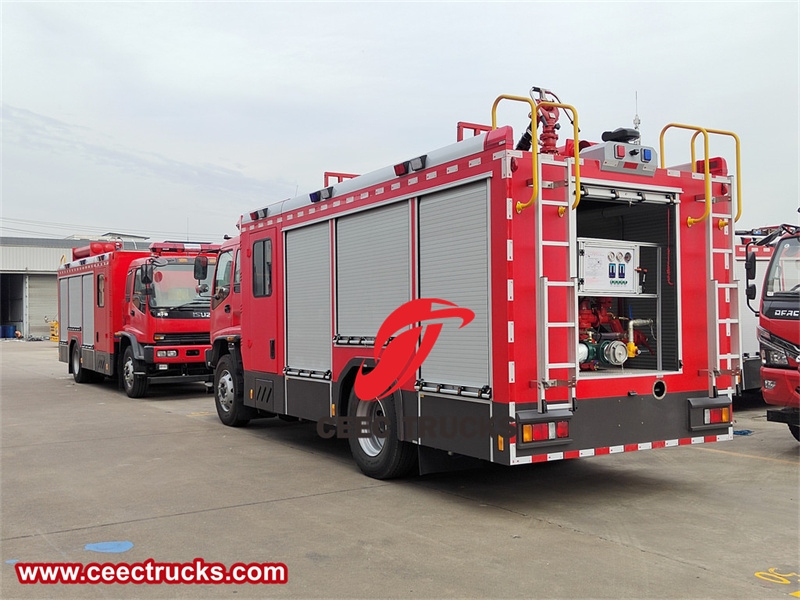

いすゞ重救助消防車

この巨大な貯水タンクには、7立方メートルの水が静かに待機し、放水される瞬間を待ちわびています。消防車のフレームには、頑丈な配管とバルブが蛇行しながら、貯水タンクと高圧ポンプを繋ぎ、タンク内の水を炎の中心へと押し上げます。スイッチ一つで、この命綱ともいえる貯水タンクが作動し、揺るぎない力と決意をもって、タンク内の水を炎へと押し上げます。

タンクから噴き出す水は、比類なき勢いで消防ホースを通り、水流となって火元へと流れ込みます。タンク内の膨大な水量により、消防士たちは炎が鎮圧され、鎮火するまで、消火活動を続けるのに十分な水を確保できます。

â— 3cbm泡タンク

水タンクに隣接する3立方メートル泡消火タンクは、特定の火災状況において強力な補助装置となります。水タンクの強力な出力と比較すると、いすゞFVR 10トンポンプタンク消防車に搭載された3立方メートル泡消火タンクは、消防兵器にさらなる汎用性と威力をもたらします。泡は、その窒息作用と高い消火効果で知られており、消防士にとって専門的なツールとなり、特に頑固な火災を比類のない効率で消火することを可能にしました。

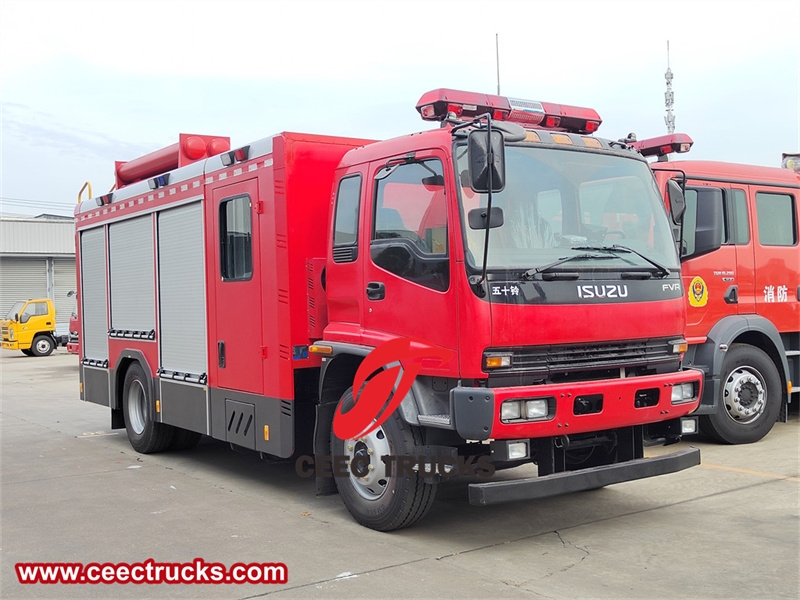

いすゞFVR消防救助ポンプ車

泡タンクは給水システムに接続され、泡液は泡調合器を通して一定の割合で水と混合され、消火装置へと送られます。泡タンクに貯蔵された泡液は水と混合されると、燃焼物の表面を覆う泡層を素早く形成し、空気を効果的に遮断し、速やかな消火の目的を達成します。

泡タンクも高品質の材料で作られており、泡液と水を正確かつ効率的に混合できるように高度な混合システムを備えています。

泡消火タンクは命令を受けると直ちに作動を開始し、濃密な泡の雲を噴射して鎮圧中の炎を包み込み、酸素供給を遮断し、炎の貪欲な食欲を抑えます。この泡は最高の消火能力を持ち、表面にしっかりと付着してバリアを形成し、燃料を枯渇させ、消火を加速します。

消防車の消火設備に泡タンクを統合することで、様々な火災状況に対応できる適応性と即応性が向上します。水の消火力と泡の窒息効果を組み合わせることで、この消防車は消防士が遭遇するそれぞれの火災状況に応じた消火方法を選択できるようになります。

7立方メートルの貯水タンクと3立方メートルの泡消火タンクは、いすゞFVR10トン消防車の消火能力を体現しています。大容量、正確な散布、そして多様な消火剤。これらが完璧に融合し、火災の壊滅的な被害に対する強力な防御線を形成します。この2つの主要な消防力の備蓄により、消防士たちは最も恐ろしい火災に立ち向かい、克服する準備を整え、揺るぎない決意と効率性で人命と財産を守ります。

いすゞ 10トン泡消火車両

★ CB10/40消防ポンプとPL8/32火災モニター

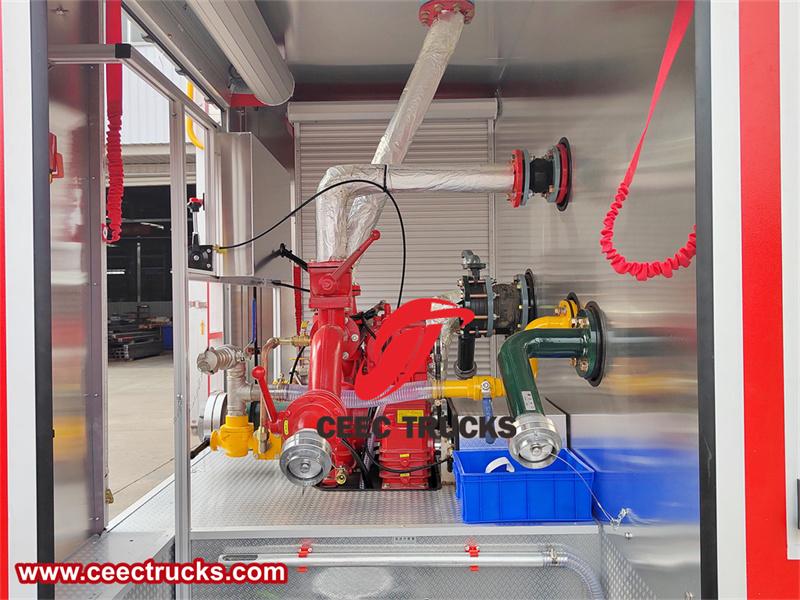

â— CB10/40消防ポンプ

CB10/40消防ポンプは、消防車の中核動力源の一つです。水タンクおよび泡タンクから水または泡液を汲み上げ、高圧で消火監視装置などの消火設備に送り込む役割を担っています。このポンプには以下の特徴があります。

1. 流れと圧力： CB10/40消火ポンプの流量は40L/s（リットル/秒）で、一定の圧力下で安定して作動します。この流量と圧力の組み合わせにより、消火ポンプは消火ニーズに迅速に対応し、十分な消火水を供給することができます。

2. コンパクトな構造： このポンプはコンパクトな設計を採用しており、消防車への設置とメンテナンスが容易です。同時に、構造も最適化されており、高速運転時の安定性と信頼性を確保しています。

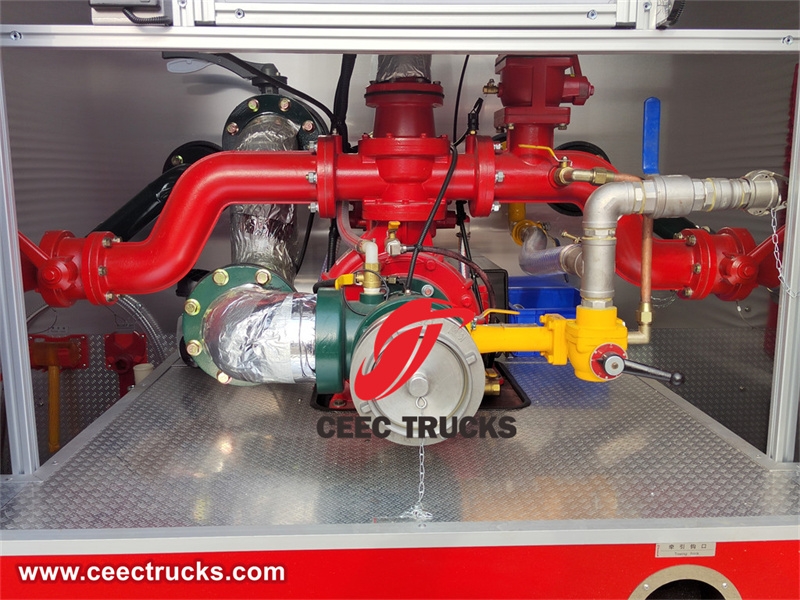

CB10/40消防ポンプ

3. 高効率： CB10/40消火ポンプは、先進的なポンプ技術と材料を採用し、高効率を特徴としています。大量の水または泡液を短時間で指定の場所へ送り出すことができ、消火効率を向上させます。

4. 耐久性： ポンプ本体と主要部品は、過酷な消防環境下でも長期にわたる安定した動作を保証するため、高強度・耐腐食性の材料で作られています。さらに、ポンプは厳格な試験と検証を受けており、耐久性と信頼性を確保しています。

CB10/40消防ポンプ

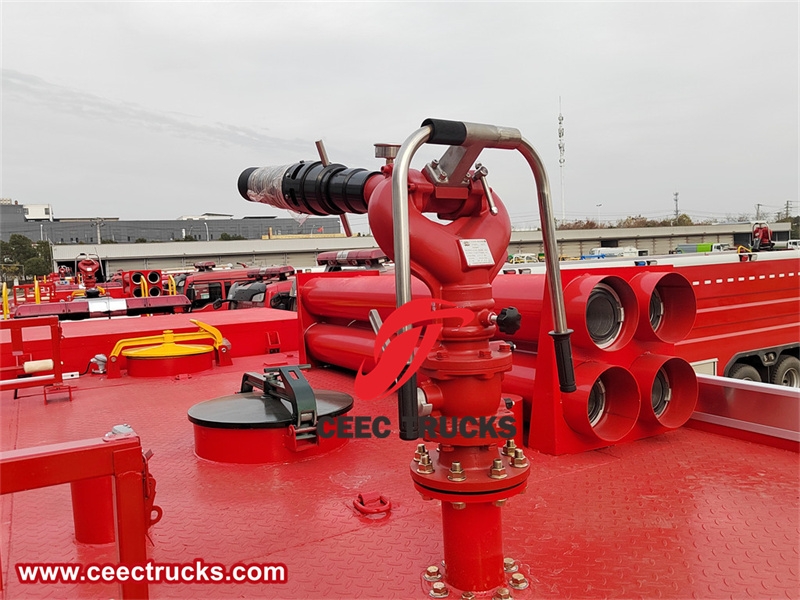

â— PL8/32 ファイアキャノン

PL8/32消火砲は、消防車に搭載されている重要な消火装置の一つです。火災現場に水または泡を高速・高圧で噴射し、炎を消火し、燃焼物を冷却します。この消火砲には以下の特徴があります。

1. PL8/32消火砲の流量は32L/s、射程は60m以上です。流量と射程は通常、CB10/40消火ポンプと組み合わせることで、ポンプから供給される水を最大限に活用できます。射程は数十メートル以上に達し、より広い消火範囲をカバーできます。

2. 入口圧力が低く、水や泡の液体を噴霧でき、泡管を取り外して放水砲として使用でき、また、開花と直流の機能も備えています。

軽量、精密鋳造アルミニウム素材、自動排水バルブを装備。操作ハンドルは角度調整可能。水平および仰角ロック機能付き。射程距離が長く、ジェットが集中し、泡立ちが多く、保護領域が広く、操作が柔軟で便利。ガン本体は水平および仰角に回転できます。

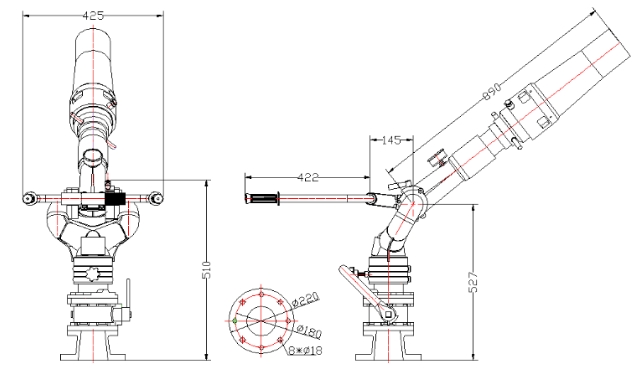

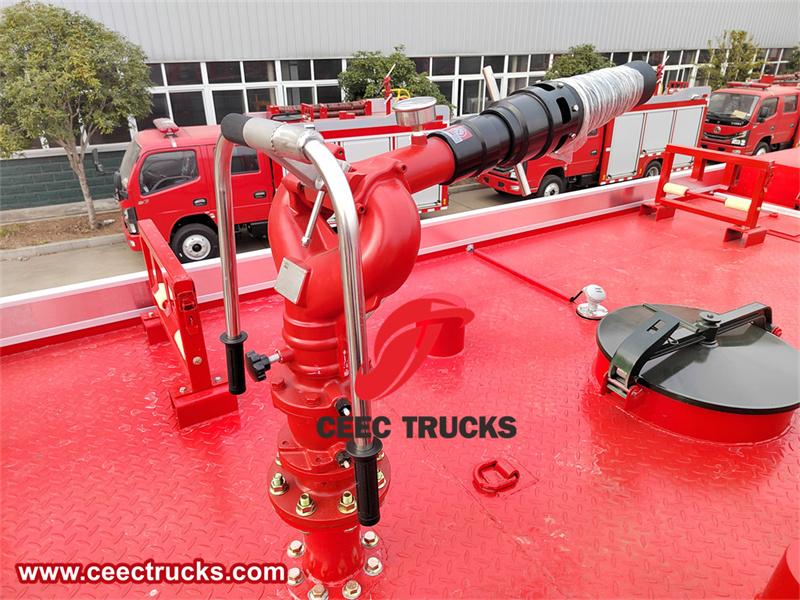

PL8/32 火災モニター

PL8/32 火災モニター

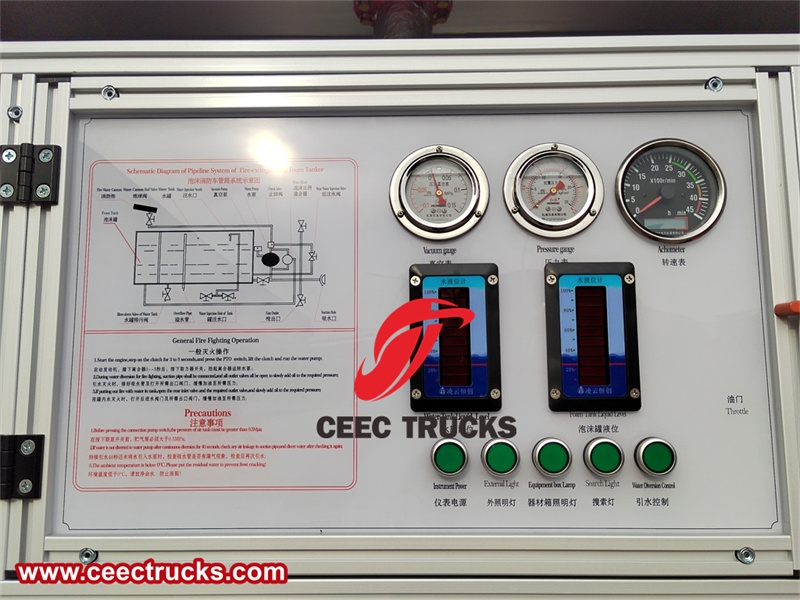

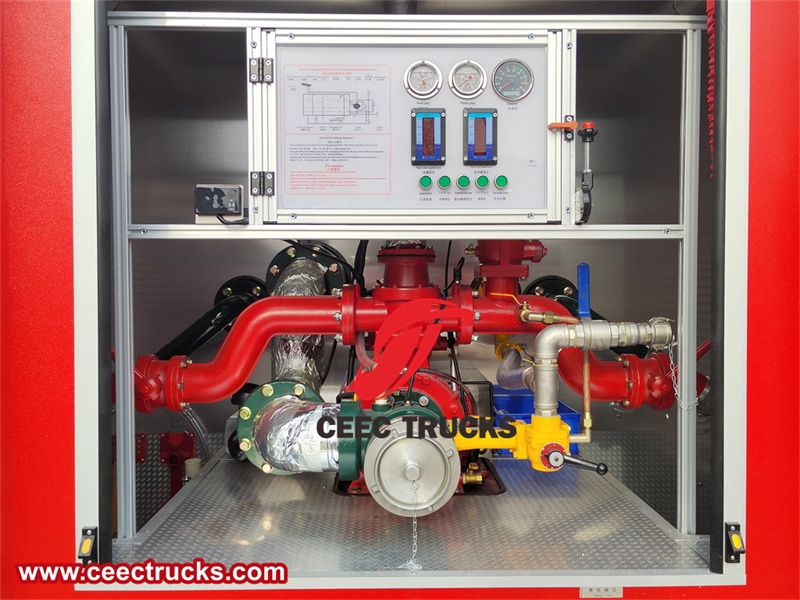

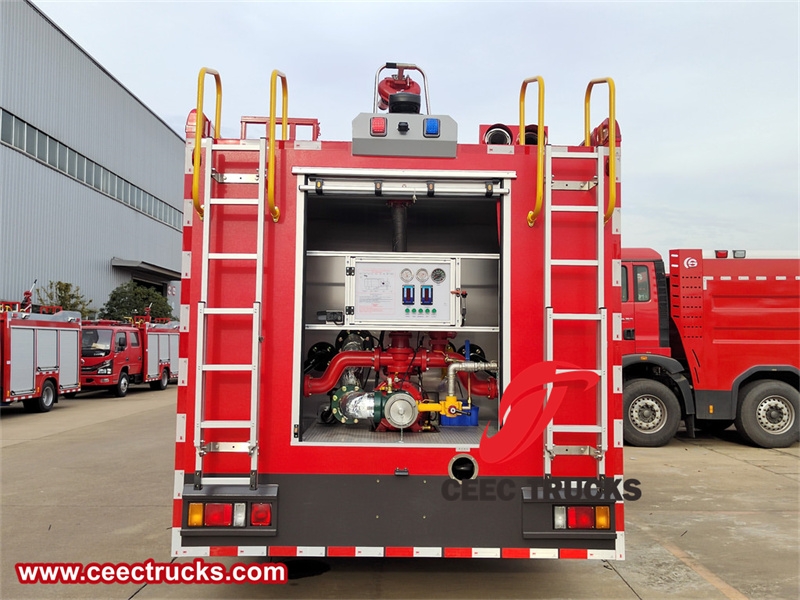

â— コントロールパネル

いすゞFVR型10トンポンプ消防車の操作盤は、高度な技術と豊富な機能を備えたハブであり、消防士の重要な瞬間における判断と行動の鍵を握っており、この複雑で生死を分ける戦場において重要な役割を果たしています。構造図の存在により、オペレーターは車両の内部レイアウトと主要コンポーネントを迅速に理解することができ、緊急事態への迅速な対応に役立ちます。

真空計、圧力計、タコメーターといった重要な計器がパネルに埋め込まれており、瞬時にデータフィードバックを提供します。これにより、消防士はエンジンとポンプの稼働状態を監視し、消防車が最適な消火活動状態にあることを確認できます。これらの計器の正確な表示と信頼性は、消防士が火災現場での活動戦略を調整する際に不可欠です。

水タンクと泡タンクの液面計は実用性と直感性を融合させ、消防隊員が車両のポンプ装置内の液面をいつでも把握できるようにします。水タンクと泡タンクの液面データは、消防隊員がポンプの作動を制御し、消火活動中に十分な消火剤を確保するための指針となり、消火活動を円滑に進めることができます。

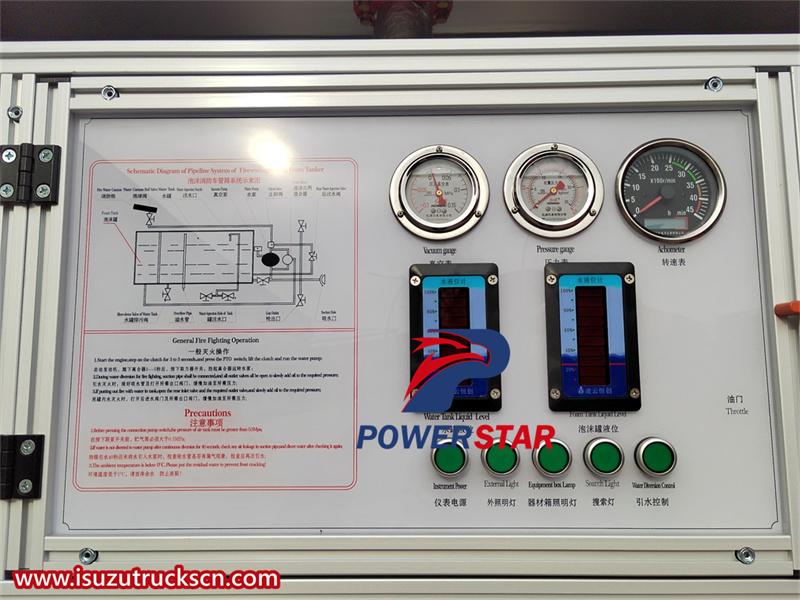

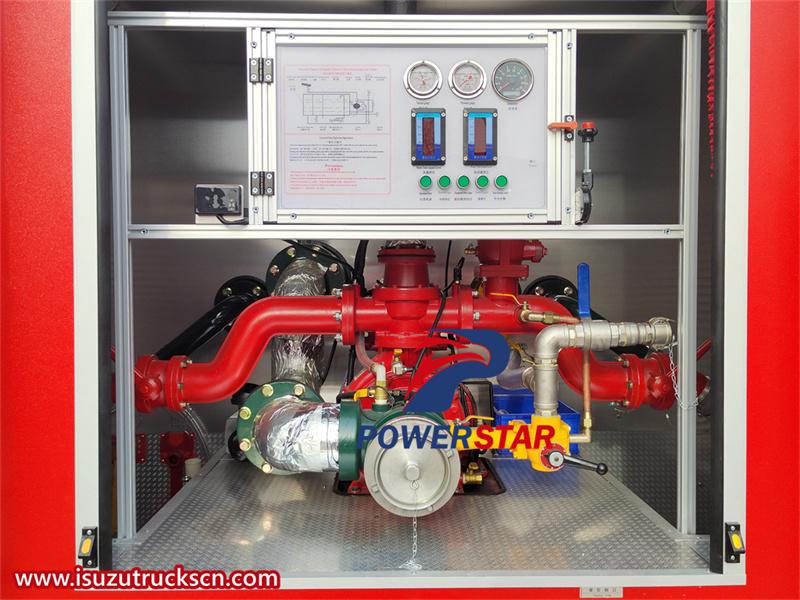

コントロールパネル

さらに、計器盤には機器電源コントローラーと、外部照明および機器ボックス照明のスイッチも搭載されています。これらの機能の統合により、消防士は夜間や悪天候下でも視界の明瞭性と安定性を確保するための多様な照明オプションを利用できます。サーチライトは消防士の視野を広げ、火災発生箇所を迅速に特定し、適切な消火・救助活動を行うことを可能にします。

制御盤に水流制御機能が搭載されているため、消防士は車両の放水砲をリアルタイムで操作し、火災の中心を正確に狙うことができます。この機能の鍵となるのは、消防士が放水砲の方向と強度を調整することで消火効果を最大化し、最短時間で災害を鎮圧できることです。

いすゞFVR10トンポンプ消防車のコントロールパネルは、一連の機能と装備を統合し、消防隊員に実用的で直感的なツールセットを提供することで、様々な火災緊急事態への迅速な対応と行動を支援します。この強力でインテリジェントなコントロールセンターは、消防車の効率的な運用と消火活動の鍵の一つであり、生命と財産を守るための技術と人間の知恵の力を体現しています。

コントロールパネル

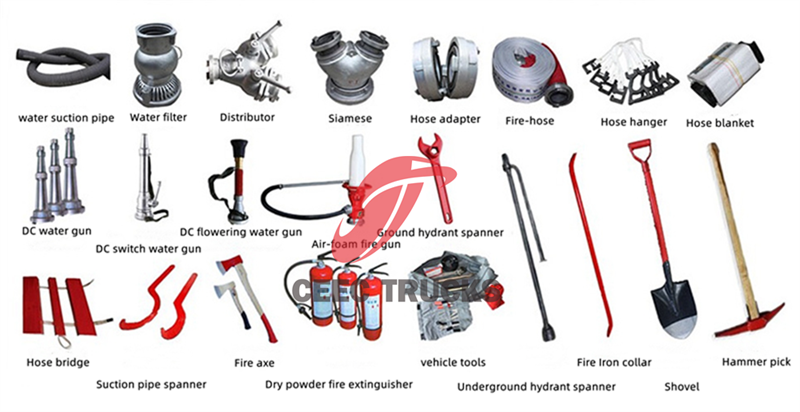

★ 消防設備

いすゞFVR型10トンポンプ消防車は、消防士が様々な複雑な火災現場状況に対応できるよう、包括的かつ厳選された消防装備を搭載しています。これらの主要装備は、様々な種類の消防・救助活動のニーズを網羅し、消防士が困難な状況に直面した際に迅速かつ効果的に適切な行動をとれるよう支援します。

消防設備

消火器： 消防車には乾燥粉末消火器が搭載されており、油や電気機器などの火災の消火に適しています。

集水器: 様々な水源（消火栓、河川、池など）から水を迅速に集め、消防車の貯水タンクまで送水するように設計されています。通常、大きな吸水口と強力な吸引力を備えており、さまざまな環境や状況での取水ニーズに対応します。

水供給業者: 消火現場では、水分配器を用いて消火ホースや泡消火器の配管を複数に分岐させることで、複数の火災箇所に同時に水や泡を供給できます。これにより、消火活動の効率が向上し、消火時間の短縮につながります。

水フィルター: 消防車や消火装置に供給される水質が清潔で不純物のない状態であることを保証するため、水中の不純物や汚染物質をろ過するために使用されます。これは、野水源から取水する場合、詰まりや消防設備の損傷を防ぐために特に重要です。

集水器、配水器、浄水器

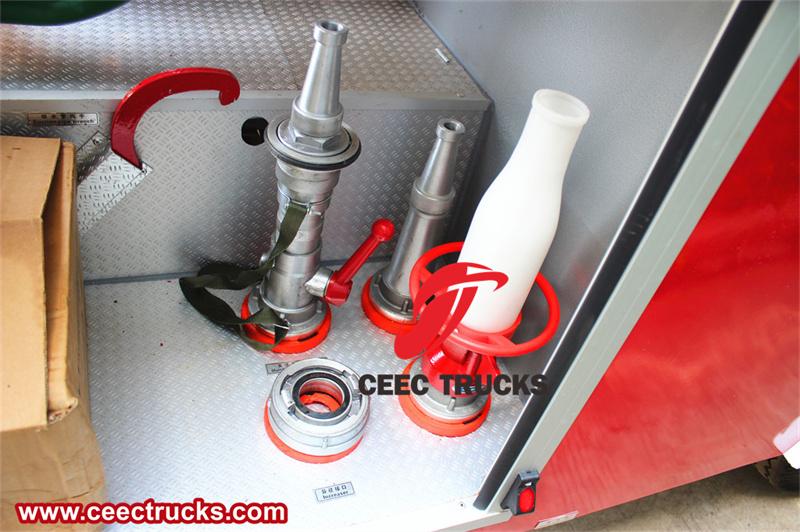

水鉄砲と泡鉄砲： 水鉄砲と泡鉄砲は、消防士が消火活動で使用する主な道具です。これらの散布装置は、水または泡を火元に直接噴射し、迅速に消火することができます。その設計は柔軟性と効率性を備えており、消防士はさまざまな状況に応じて柔軟に使用することができます。

消防ホース: 通常、高強度合成繊維で織られており、耐圧性、耐摩耗性、耐腐食性に優れています。消防ホースは消防活動に欠かせない装備であり、消防士が長距離にわたって水を輸送する能力を提供します。これらの頑丈で耐久性の高いホースは、消防ホースやその他の給水口に接続することで、柔軟に水を供給し、火元への消火を支援します。

火斧: 消防士が救助や消火活動のために火災現場へ入ることができるよう、主に障害物（ドア、窓、壁など）を壊すために使用されます。刃は鋭く、ハンドルは頑丈で耐久性に優れています。

水鉄砲と泡鉄砲

火かき棒と火かき棒: 掘削、シャベル作業、消火活動のための通路の開削、燃えている物の除去などの作業に使用されます。これらの道具は通常、長い柄と鋭い刃を備えており、複雑な環境での使用に便利です。

ファイアーレンチ： ホースコネクタやその他の部品を締めたり緩めたりして、しっかりとした信頼性の高い接続を確保するために使用される特殊な工具。

消防士の防護服： 難燃性、断熱性、防水性などの特殊な素材で作られており、炎、高温、化学物質などから消防士を守ることができます。これらの防護服は通常、外側の難燃層、中間の断熱層、内側の快適層を含む多層構造になっています。

消防ヘルメット、消防長靴、防毒マスク等： これらの装備は防護服の補助装備として、消防士に全方位的な保護を提供し、危険な環境でも安全に作業できるようにします。

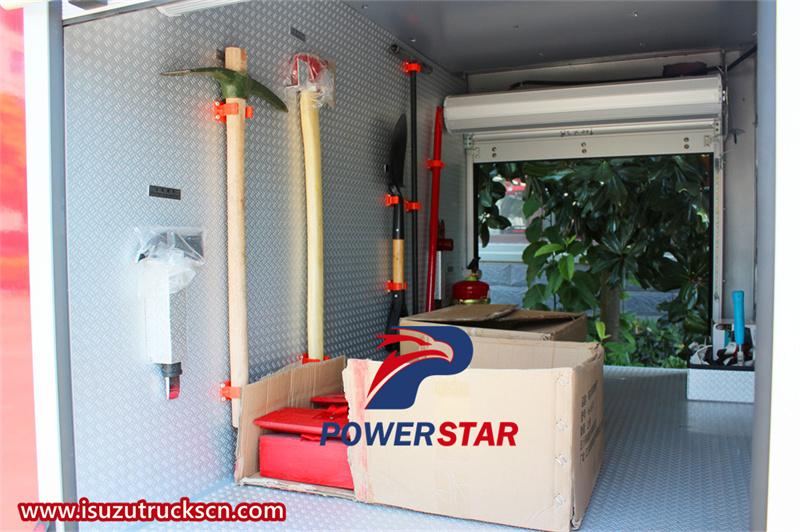

消防用シャベル、斧、ツルハシ

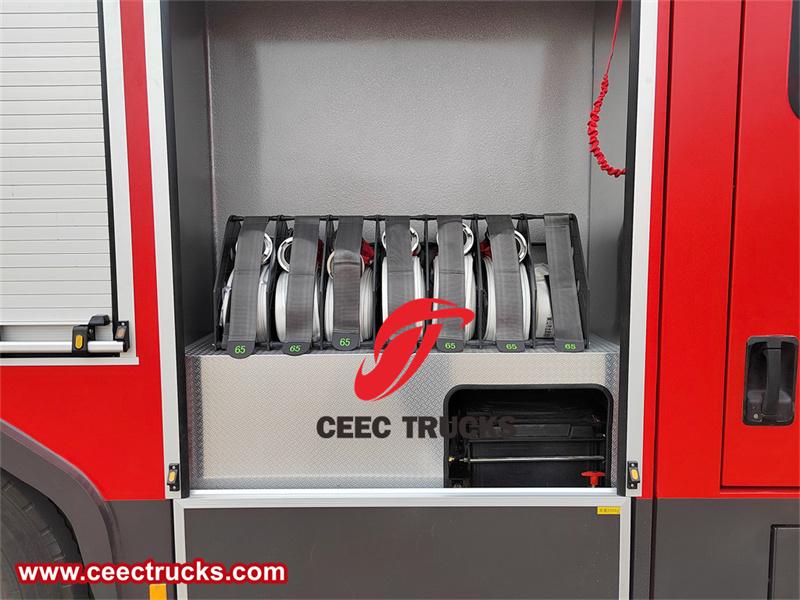

消防ホース
