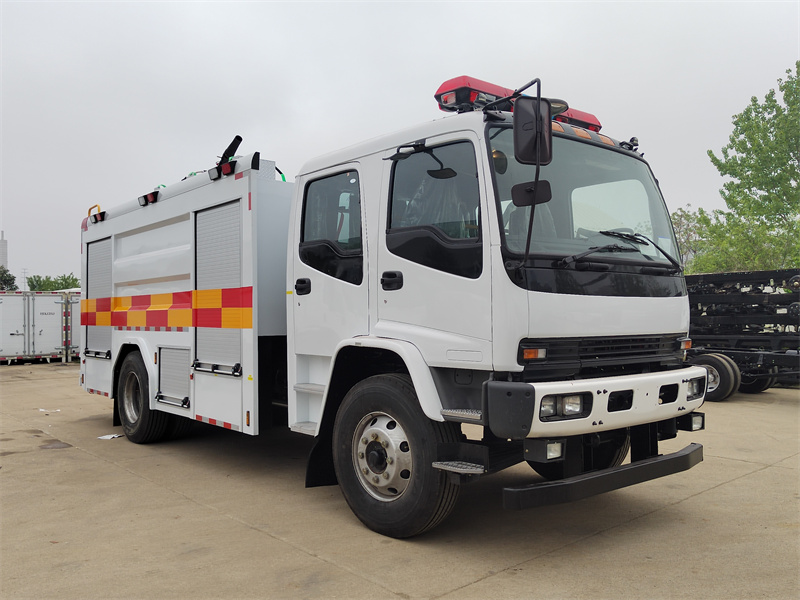

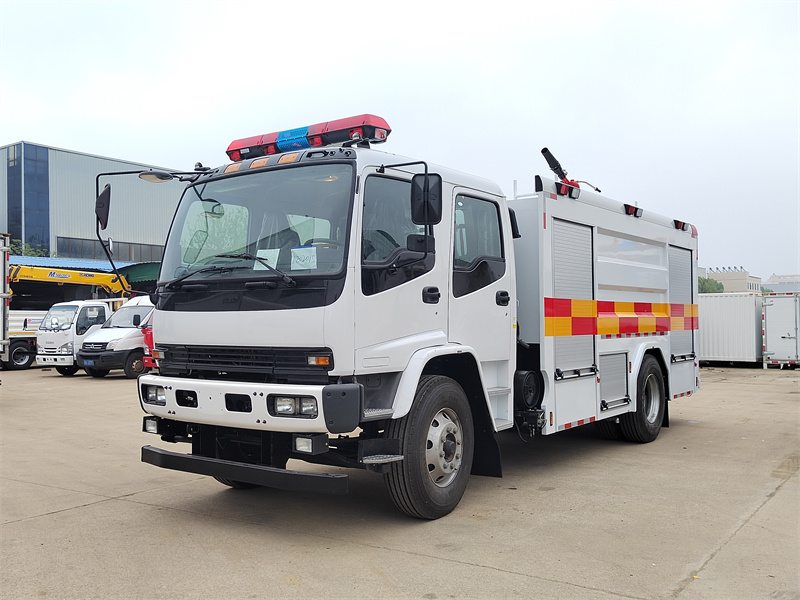

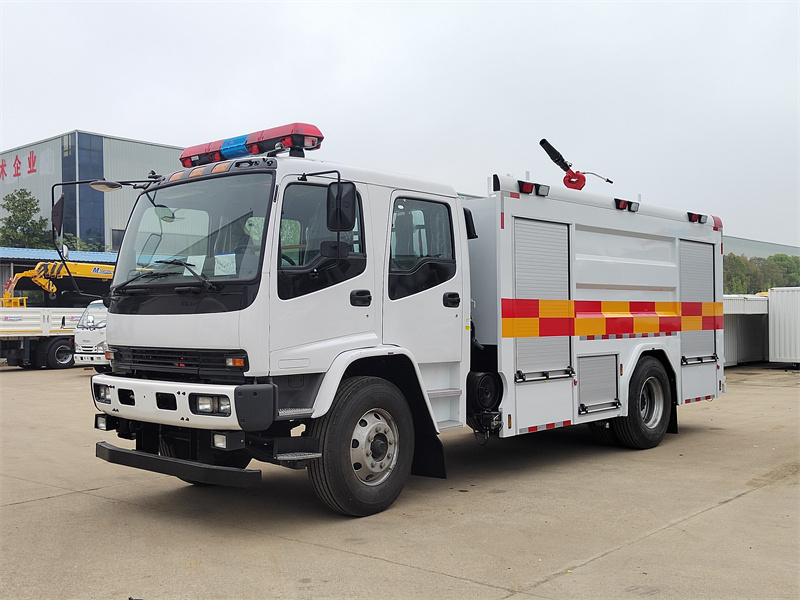

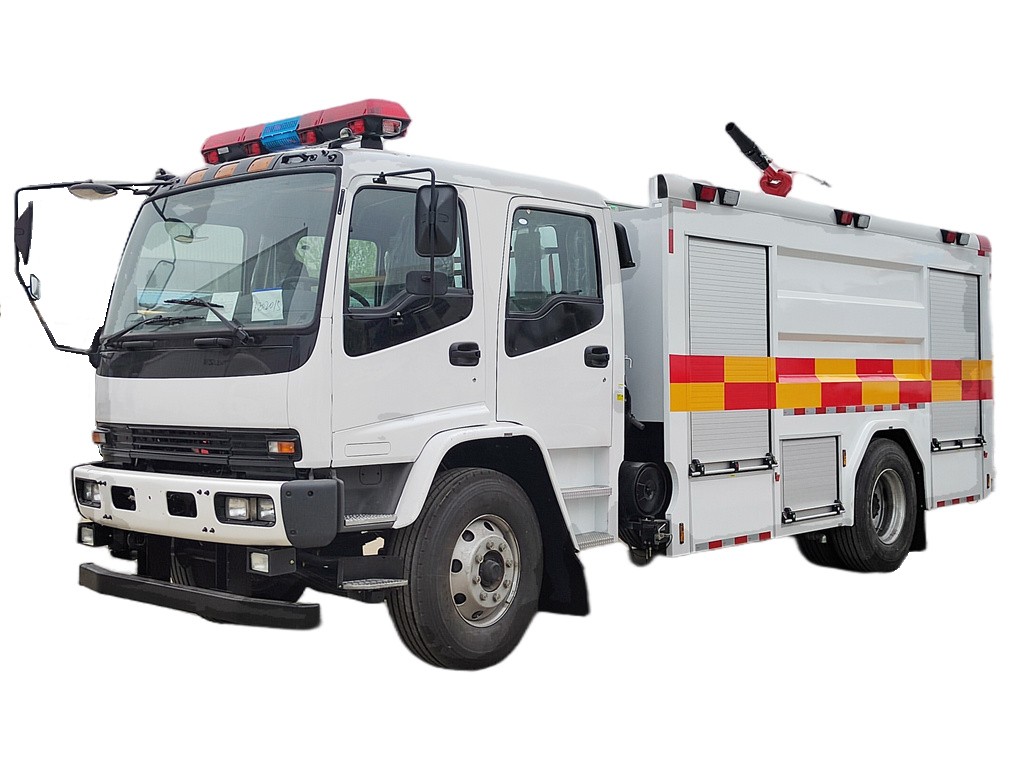

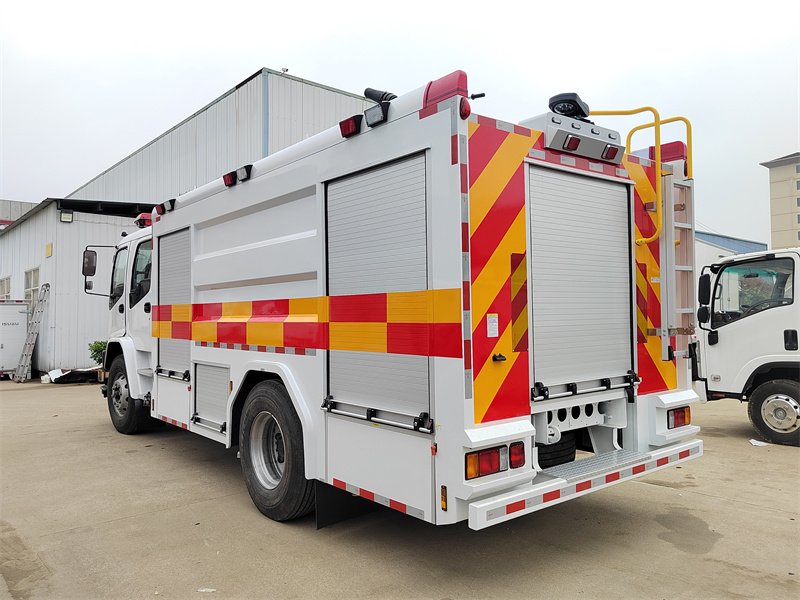

いすゞ FVR 300馬力 速攻消防車

アイテム

ISUZU FVR消防車の仕様

全体の大きさ

8,730×2,550×3,720mm（約）

タンク容量

水 5,000kg

タンク材質

水タンク：ステンレス＃304

タンク容量

フォーム1,000kg

タンク材質

泡タンク：ステンレス鋼#304

エンジン出力

220kW/300馬力

最高走行速度

時速95km

ホイールベース

4,500ミリメートル

排出クラスレベル

ユーロ5

乗員数

2+4

火災モニターの到達範囲

水 ≥65m / 泡 ≥55m

アプローチ/デパーチャーアングル

17°/12°

シャーシモデル番号

QL1180XMFRY

シャーシメーカー

いすゞ

エンジン出力

280kW

排出クラスレベル

ユーロ5

ホイールベース

4,500mm

車両総重量

18,000kg

PTO

フルパワーサンドイッチ

構造化者

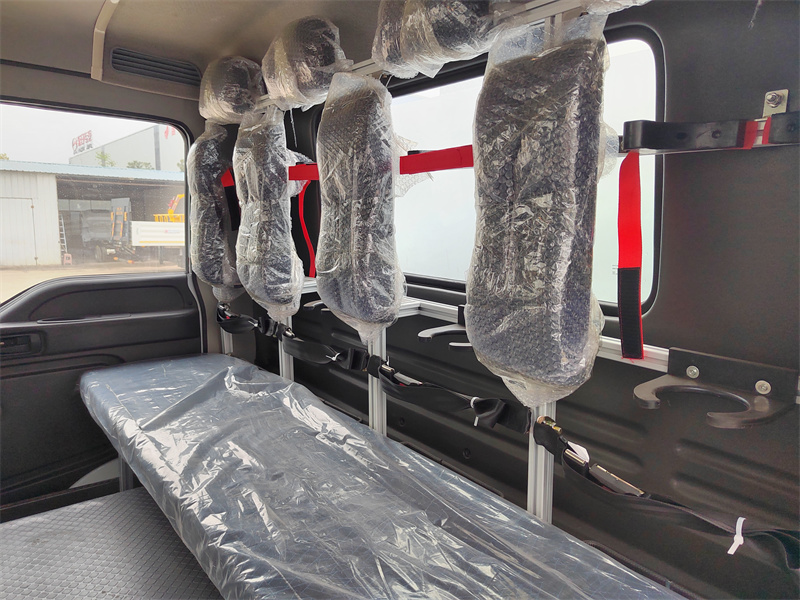

フラット、4ドア、フロント標準キャビンシート、リアSCBAシート

乗員数

2+4

運転席側

左側

装置

シャーシのオリジナル装備に加えて、100Wサイレン、ロングラインファイヤーライト、mが追加されましたマーカーランプ、アウトラインマーカーランプ、PTOなど

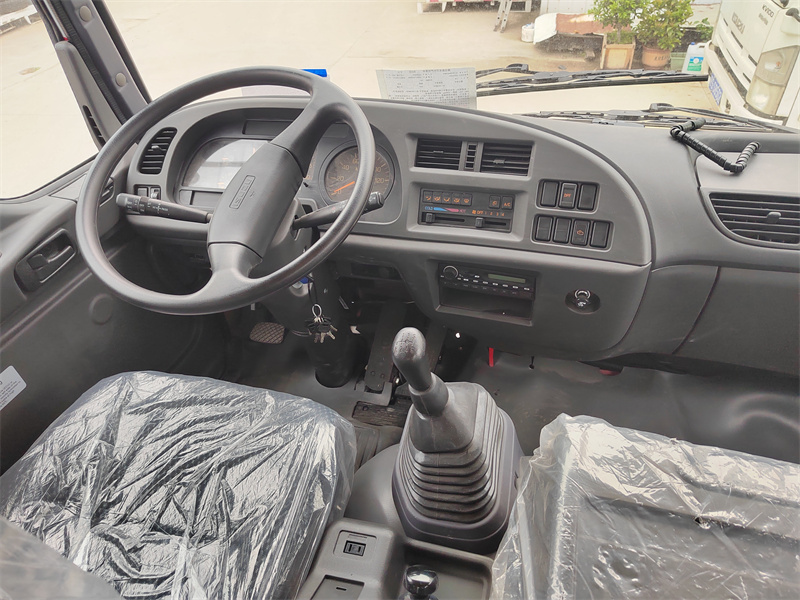

ダッシュボード

速度/燃料/回転速度ダッシュボード

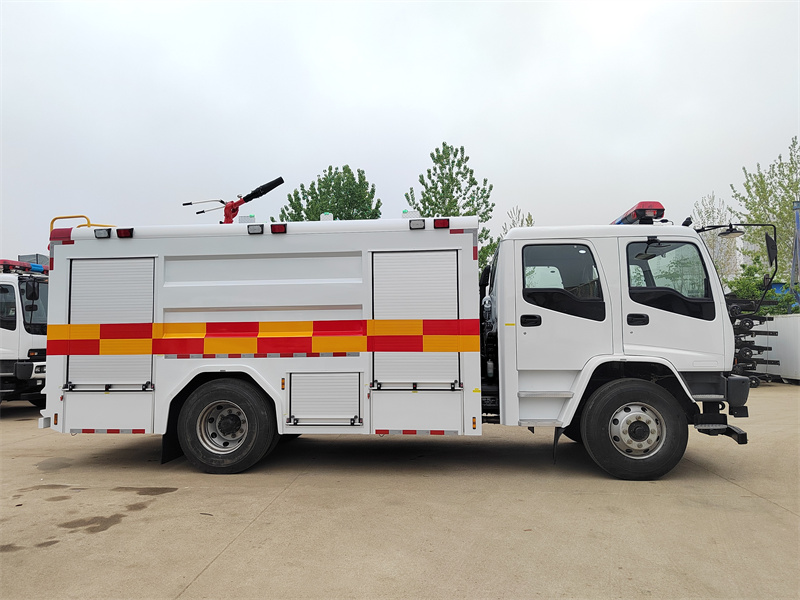

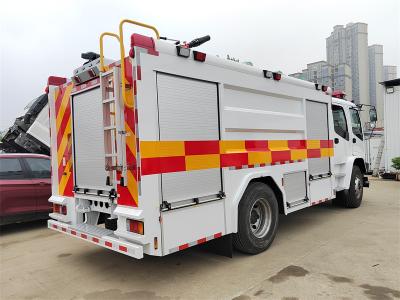

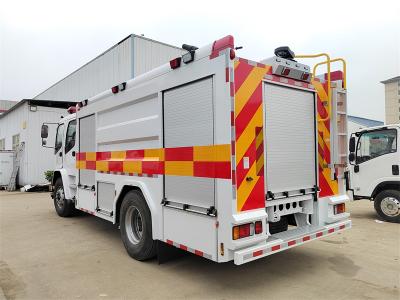

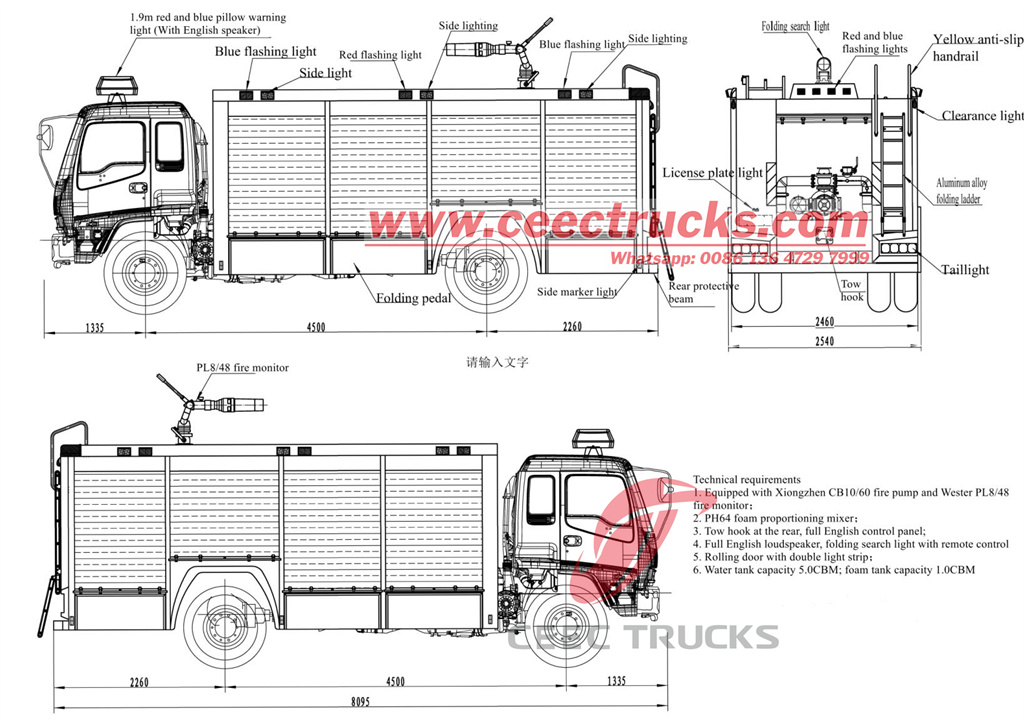

全体的なレイアウト

本体前面と中央両サイドは収納スペースです。中央収納部の中央位置には露出型の独立水タンクが設置されています。本体背面はポンプ収納部です。

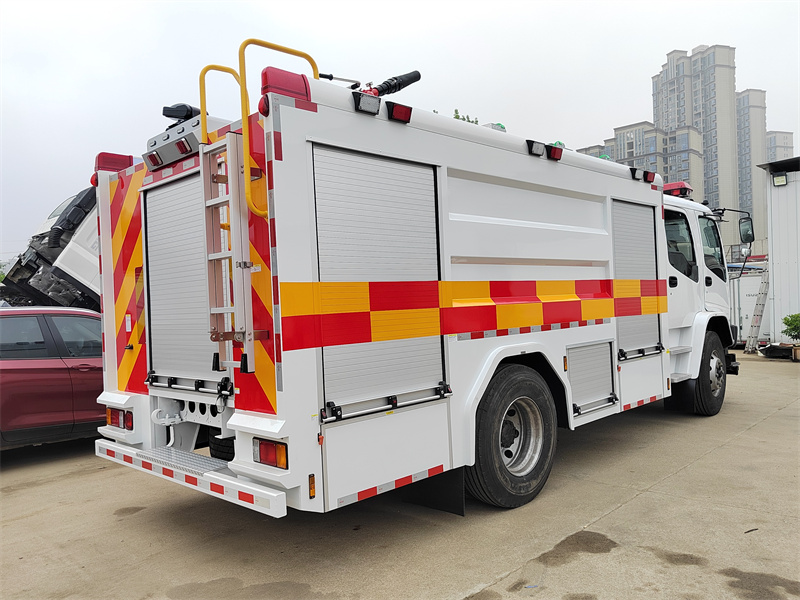

アルミ合金製のシャッターが車体の両側とポンプ室の背面に設置されており、はしごは車体の右側背面に設置されています。

技術要件

すべての溶接パネルと骨組み鋼は、厳格な防錆・防食・リン酸酸洗処理を受けています。すべての付属品はã€標準部品は亜鉛メッキで処理されますã€電気メッキã€減分処理など。タンクの溶接が完了したら、タンクを清掃し、空はんだなどの欠陥を除去します。その後、24時間の水圧試験を実施し、漏れがないことを確認します。

材料

本体の外枠はすべて高品質のQ235A、内枠は高強度アルミ合金、底板は陽極酸化処理されたアルミパネルを採用しています。

ドア

ドアはロック付きのアルミ合金構造で、密閉性と防塵性に優れています。

構造

露出タンク、全金属溶接構造、全体的な耐腐食性、衝撃吸収対策あり

材料

水タンクは高品質を採用#304ステンレス鋼

容量

水 5,000 kg

主なデバイス

DN 500mmの入口穴2個/ポンプ室の背面に吸引穴1個

オーバーフローバルブ装置1個 / ボールバルブ付き排水口2個

両側に2つのDN65給水穴、構造：内側に曲がった上向きのパイプラインを備えたボールバルブ

構造

露出タンク、全金属溶接構造、全体的な耐腐食性、衝撃吸収対策あり

材料

フォームタンクは高品質の#304ステンレス鋼を採用

容量

フォーム1,000kg

主なデバイス

DN 500mmの入口穴2個/ポンプ室の背面に吸引穴1個

オーバーフローバルブ装置1個 / ボールバルブ付き排水口2個

両側に2つのDN65給水穴、構造：内側に曲がった上向きのパイプラインを備えたボールバルブ

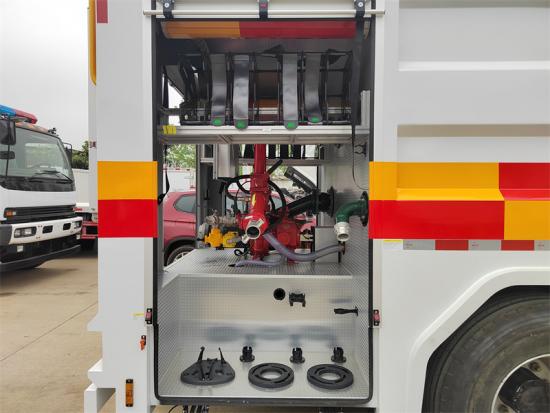

消防ポンプ、火災監視装置、配管システム、システム操作パネルで構成されています

モデル

CB10/40 常圧消火ポンプ

タイプ

常圧遠心ポンプ

流量容量

40L/s@1.0MPa

出口圧力

≤2.0 MPa

吸引深度

7メートル

プライミング装置

真空ポンプ

プライミングタイム

≤35秒

最大真空

≥85kpa

表示と制御ポンプの回転数制御

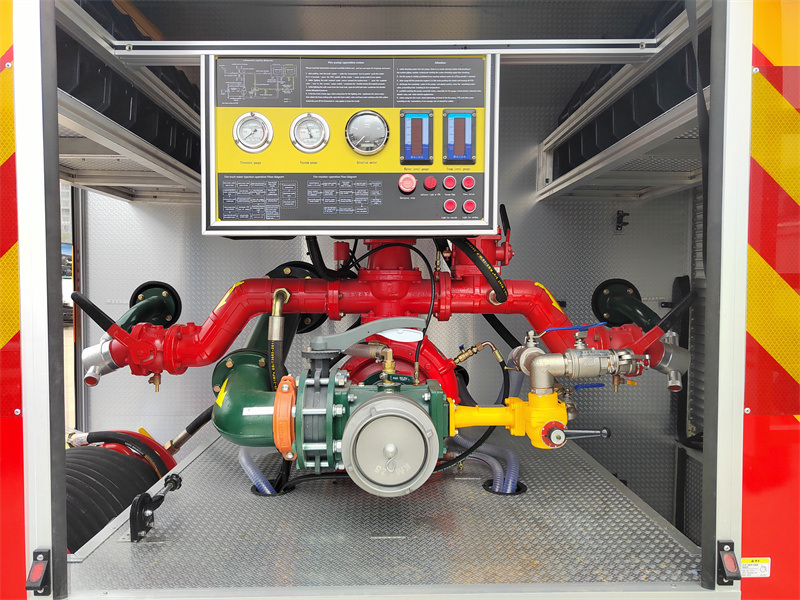

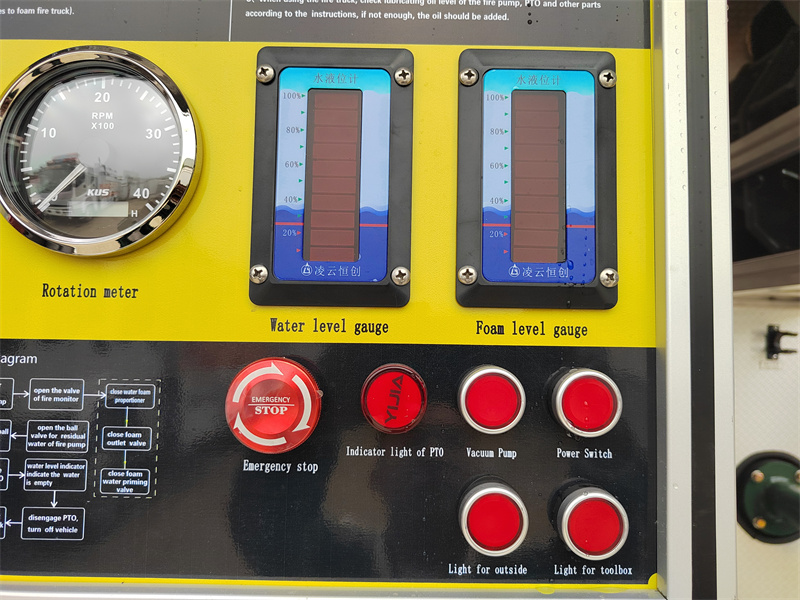

すべての操作ボタンにマークが付いており、配管レイアウトと操作・メンテナンスの図解が示されています。ダッシュボードはポンプ室の左上にあり、回転数/真空/水圧/液面計、照明/バルブ制御スイッチが配置されています。

1. 運転席での操作

2. ポンプ室での遠隔手動制御

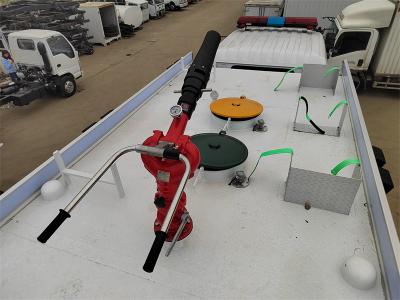

モデル

PL32 高品質火災モニター

作る

威斯防火設備株式会社

容量

32L/S@1.0MPa

回転角度

≥360°

角度

-30°～ +70°

射撃距離

水深65m以上

フォーム≥55m

モデル

PH64

プレッシャー

0.6～1.4MPa

流れ

64L/秒

比率レート

3%～6%（調整可能）

タイプ

マニュアル

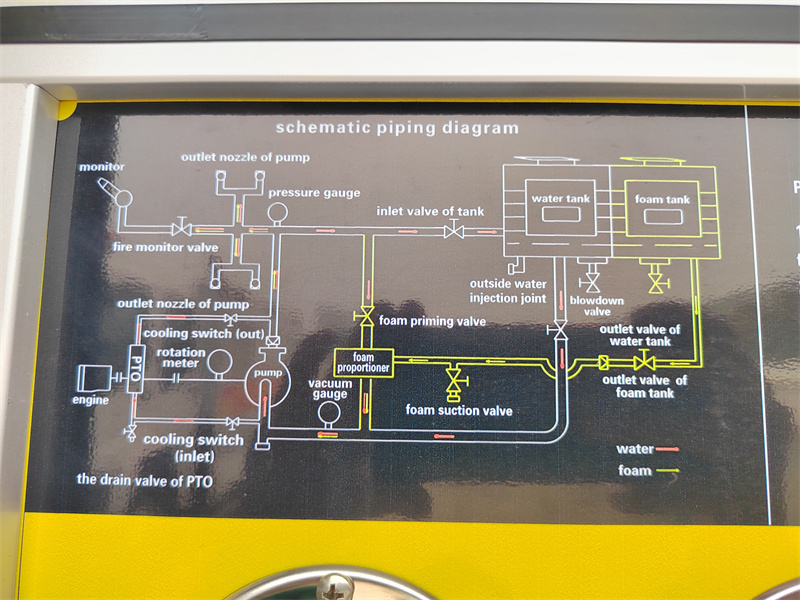

吸引ライン

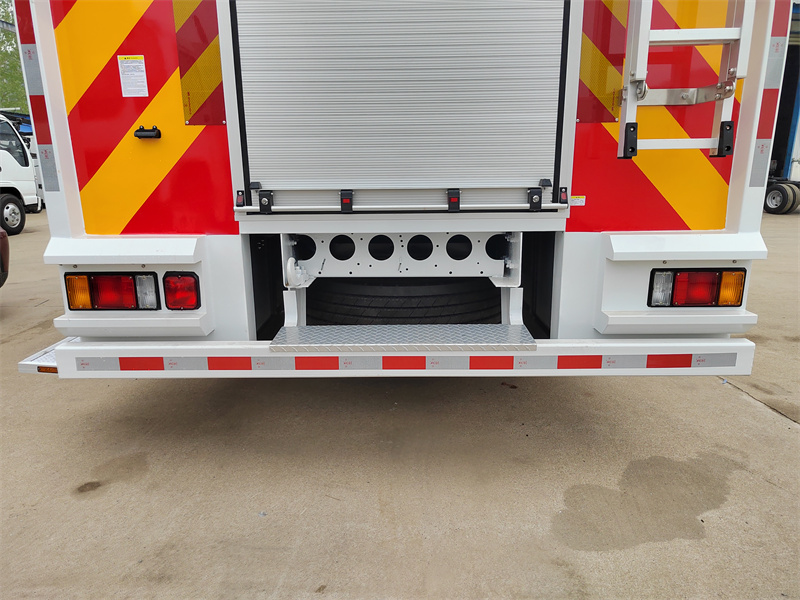

ポンプ室の背面にフィルター スクリーンと空気圧バタフライ バルブ スイッチを備えた 2 つの DN150 クイック吸引穴があります。

注入パイプライン

両側に2つのDN65注入穴，ポンプ室内にDN80注入穴が1つあります。

タンクに水を注入する

ポンプから水を注入する

1 Φ65mmを通して水タンクへ

ポンプ室内の注入口

出口パイプライン

冷却パイプライン

加熱装置

背面に4つのDN80常圧出口

冷却パイプラインã€冷却PTOへの制御弁

ポンプ室の温度を上げる（オプション）

追加の電気

独立回路

補助照明

ヘッドランプが取り付けられている

ポンプ室

収納コンパートメントも付いています。

操作ダッシュボードが装備されている

照明スイッチ、表示灯等付き。

観察に便利です。

側面点滅灯

赤と青の点滅のセット

両方にライトが設置されている

車体の側面。

キャビンの警告装置

キャビン上部に設置される長い赤色ライト1個。

キャビン内に設置される電子警報装置1個。

コントロールボックスは運転席前方下部に設置されています

火の灯り

火の照明1個リモート全方向回転火の照明

主力

車両バッテリーにはバッテリーメインスイッチが取り付けられています。

1. 仕上げ：全体の外観はシャーシと調和した防火赤色（R03）の焼付塗料で塗装されています。

2.色：キャブとトラックの車体は消防赤色、機器室の内部はライトグレー、アルミ製ローリングドアのアルミ色、シャーシフレームとホイールハブはリン酸黒底、リムはシルバー、フェンダー、フェンダー、バンパーはダークグレーです。

3. 3M反射マーキングストリップが追加されました。ボディとペダルの周囲に3M反射マーキングストリップが追加されました。

4.塗膜の色基準は国家規格GB/T3181のR03赤の要件を満たしています。

機器フレームのフレームには、内部接続技術を備えたアルミニウム合金材料が使用されています。

スペースの利用効率と変更可能性を向上します。

戦闘員の作品と操作手順の必要に応じて、すべての付属機器は耐腐食性です。，衝撃に強く、落下防止、傷防止で、押したり引いたりできる特別な固定具と合理的なスペース配置、コンパクトで頑丈な固定具、目立つマーク、便利なアクセスを備えています。

アイテム

アイテム

パラメータ

ユニット

量

1

吸引ホース

Φ150×2ï½

ピース

4

2

浄水器

Φ150

ピース

1

3

水収集器

Φ150mm×Φ65mm

ピース

1

4

吸盤式パイプレンチ

Φ150ï½ ï½

ピース

2

5

消火栓レンチ

FB450

ピース

1

6

地下消火栓レンチ

FBA800

ピース

1

7

13型水ホース

Φ80ï½ ï½×20ï½

ディスク

4

8

20型水ホース

Φ80ï½ ï½×20ï½

ディスク

4

9

20型水ホース

Φ65ï½ ï½×20ï½

ディスク

4

10

13型水ホース

Φ65ï½ ï½×5ï½

ディスク

2

11

アダプタ

Φ80ï½ ï½×Φ65ï½ ï½

セット

4

12

ストレートストリームノズル

ピース

1

13

転換スプレーノズル

ピース

1

14

泡ノズル

PQ4

ピース

1

15

泡ノズル

PQ8

ピース

1

16

吸い出しフォームホース

Φ40

セット

1

17

トリプルヘッドディストリビューター

Φ80入口 Φ65出口

ピース

2

18

ゴムハンマー

ピース

1

19

伸縮はしご

6メートル

ピース

1

20

ホースプロテクター

ゴム

ペア

2

21

ホースフック

ピース

8

22

ホースゲイター

ピース

8

23

消防斧

ピース

1

24

消火器

2kgABC

ピース

1
