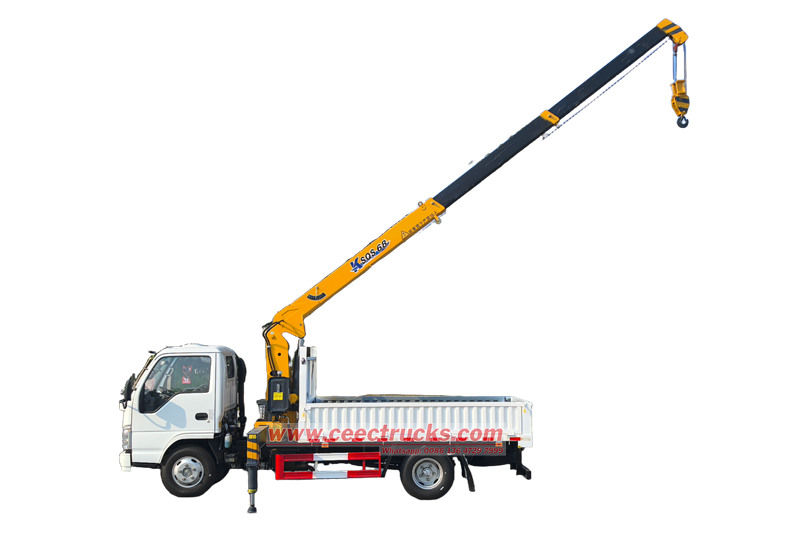

いすゞエルフ3.2トントラックローダークレーンは、車両搭載型で伸縮式ストレートアーム構造を採用した、効率的で柔軟性の高い吊り上げ設備です。このストレートアーム設計により、様々な角度での操作が可能で、長い動作半径と高い揚高を実現しています。制御システムを操作するだけで、正確な荷役・荷役作業を容易に実現できます。 いすゞエルフトラックローダークレーン 物流、建設、救助などの現場で広く使用されており、作業効率と操作の安全性が大幅に向上します。

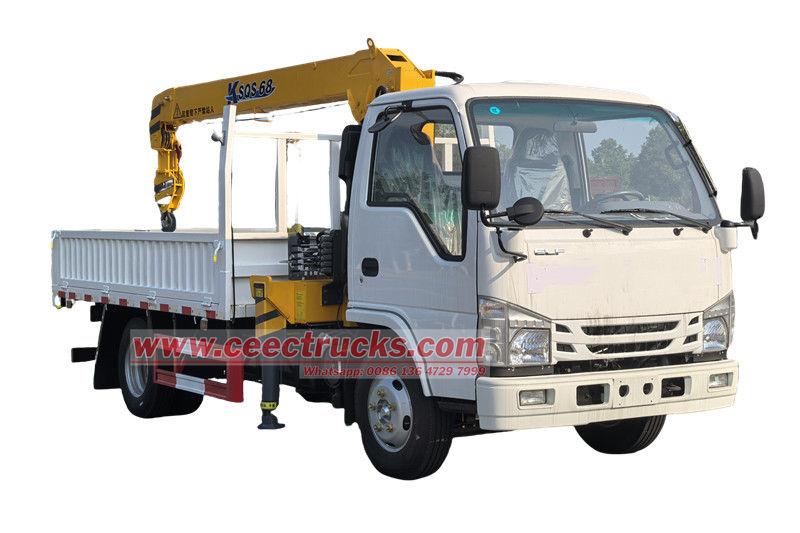

Isuzu ELF 3.2 トン トラック ローダー クレーンは、Isuzu ELF トラック (3.2 トン クレーン リフト付き)、伸縮式クレーン トラック、サービス ブーム トラック、伸縮式ブーム トラック搭載クレーンなどとも呼ばれます。 この車両は、Isuzu 100P シャーシを改造し、Isuzu 4KH1CN6LB 120HP エンジンを搭載し、パワフルで、MSB 5 速トランスミッションと組み合わせ、シフトがスムーズです。車体後部には SQS-68 クレーンが装備されており、大きな吊り上げ能力とリーチを備えています。下部には 3000x2100x450mm の貨物ボックスがあり、クレーンのフックで吊り上げた重い物を簡単に運ぶことができます。
いすゞエルフ3.2トントラックローダークレーンは、2トン、3.2トン、4トンなど、最大30トンまで、多様な積載量オプションをご用意しています。クレーンの種類は、ストレートアームクレーンとフォールディングアームクレーンからお選びいただけます。
このいすゞ製ブームクレーン車は、ブーム、ターンテーブル、フレーム、脚といった複数の主要部品で構成されています。搭載されたクレーンは、ラッフィング、伸縮、旋回、ウインチといった機械的な動作を行い、これらの動作を協調的に組み合わせることで吊り上げ作業を実現します。
|
いすゞ エルフ 3.2トン トラックローダークレーン |
|||
|
全体寸法 |
6600x2 2 00x 285 0mm |
||
|
車両総重量 |
7300kg |
||
|
車両重量 |
4250kg |
||
|
シャーシ仕様 |
|||
|
シャーシブランド |
いすゞ |
||
|
ドライブモデル |
4 × 2 、左ハンドル |
||
|
キャビン |
ISUZU 3Dキャブ、エアコン、2人掛け、フォワードコントロール、全鋼溶接構造、手動チルト、機械式サスペンション |
||
|
エンジン |
モデル |
4ストローク直噴、水冷式4気筒直列エンジン、ターボチャージャー、インタークーラー |
|
|
タイプ |
いすゞ 4KH1CN6LB |
||
|
力 |
88 クウェート/ 12 0HP |
||
|
変位 |
2 。 999 L |
||
|
燃料の種類 |
ディーゼル |
||
|
ギアボックス |
いすゞMSB - 5 質問 |
||
|
ブレーキシステム |
エアブレーキ |
||
|
ホイールベース |
3360 んん |
||
|
タイヤ |
70 0 R16 、 6 +1個 |
||
|
上部構造仕様 |
|||
|
貨物本体 |
寸法 |
3000x2100x450mm |
|
|
材料 |
Q235炭素鋼 |
||
|
貨物の厚さ |
サイド3mm、ボトム4mm |
||
|
動作システム |
|||
|
クレーン |
クレーンブランド |
SQS-68 |
|
|
最大揚重能力 |
32 00kg |
||
|
最大作業半径 |
7.7 メートル |
||
|
最大揚高 |
9.5 メートル |
||
|
回転角度 |
360° |
||
|
設置スペース |
850 んん |
||
|
最大作動圧力 |
20 ムパ |
||
|
クレーン重量 |
1105 kg |
||
|

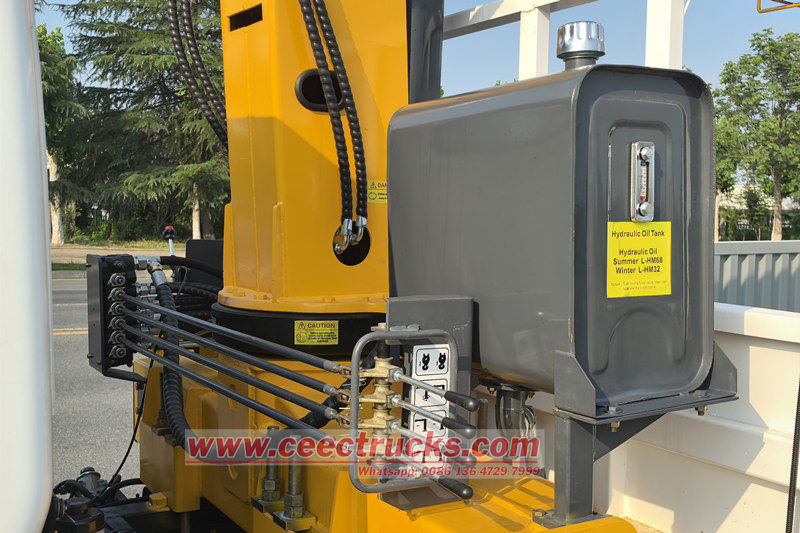

オイルタンク容量 |
30 L |
||
いすゞエルフ3.2トントラックローダークレーンの動作原理
● いすゞ エルフ 3.2トン トラックローダークレーンは、車両エンジンを動力源とし、パワーテイクオフを介して油圧ポンプに動力を伝達します。

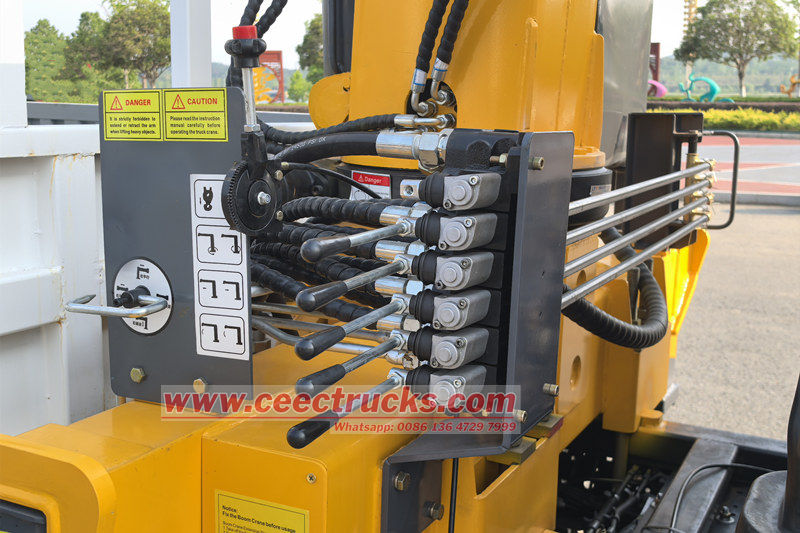

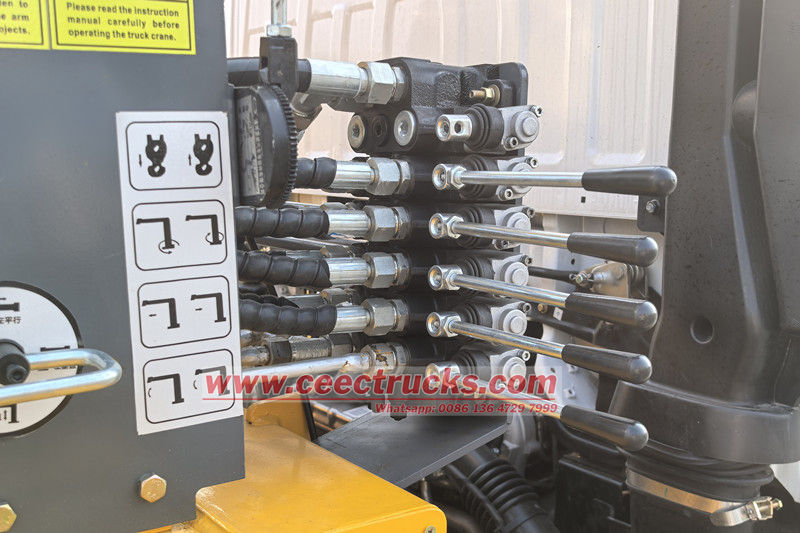

● 油圧ポンプは機械エネルギーを油圧エネルギーに変換し、高圧油を生成します。高圧油は油圧配管を通って多方向逆止弁に送られます。オペレーターは逆止弁のハンドルを操作して油の流れ方向を変え、各アクチュエータの動作を制御します。
● ブームを伸長させる必要がある場合、オイルが伸縮シリンダーに入り、ブームの各セクションを順番に伸長させます。ブームのラフィングを実現するために、オイルがラフィングシリンダーに入り、ブームと水平面間の角度を変更します。旋回動作は旋回モーターによって駆動され、クレーン全体を水平面内で回転させます。
● 吊り上げ機構は、ウインチを介してワイヤーロープを巻き取ったり放したりすることで、重量物の吊り上げ・降ろしを実現します。このプロセス全体は油圧システムによって精密に制御され、重量物の吊り上げを完了します。
いすゞトラッククレーンの特徴
● 広い動作範囲: 伸縮式クレーン トラックは複数のセクションで拡張でき、さまざまな作業条件のニーズを満たすために広い半径と高さの範囲内で動作できます。
● 柔軟な操作: 高度な油圧システムと操作ハンドルを装備しているため、オペレーターはクレーンアームの伸長、振幅の変更、回転、持ち上げを簡単に制御でき、位置決めも正確です。
● 優れた安定性：高強度鋼で作られており、構造が安定しており、広いスパンのアウトリガーが装備されているため、荷重を効果的に分散し、操作中の安定性を確保できます。
いすゞエルフトラックローダークレーンの幅広い用途
● 建設工学：建設資材（鉄筋、プレハブコンクリート部品など）の吊り上げ、鉄骨構造物の設置、機器の取り扱いに使用されます。
● 都市工学：街路灯、看板、交通施設などの設置に使用され、造園における樹木の移植にも使用できます。
● 電力保守: 電力線の設置および保守中に変圧器、電柱、その他の機器を吊り上げるために使用されます。
● 物流・輸送：倉庫、埠頭などの場所での商品の積み下ろし、大量の品物の取り扱いに適しています。
