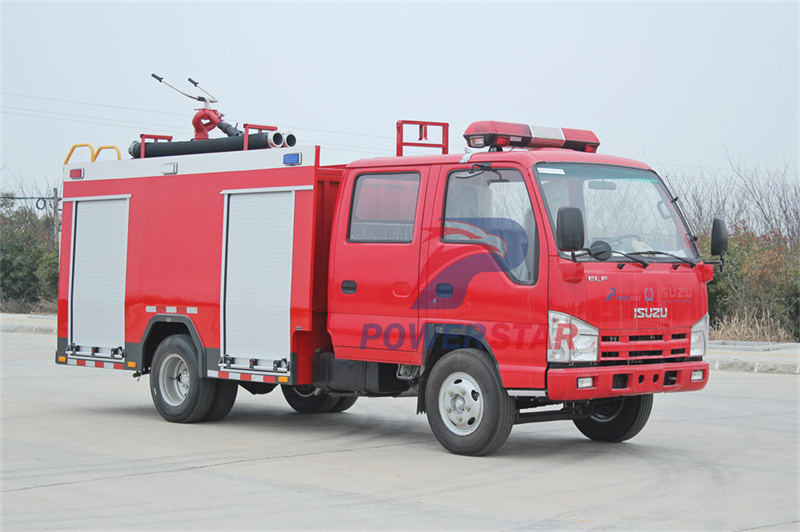

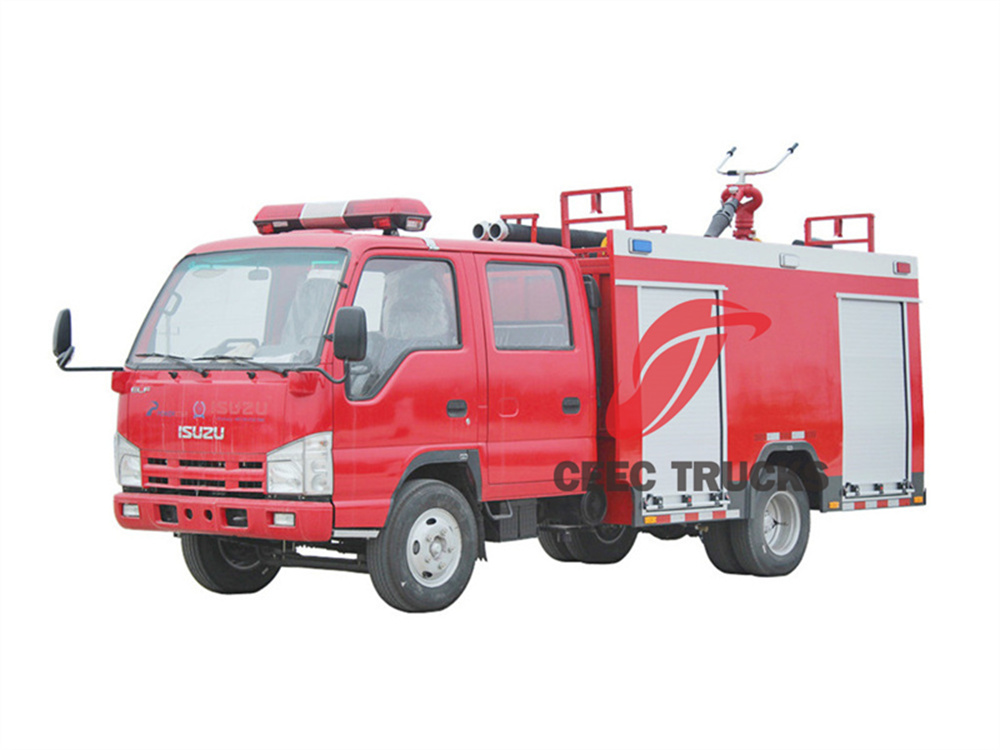

いすゞELF 100P 3000リットル消防車

Isuzu ELF 100P 3000リットル消防車、別名New Isuzu 4KH1 120HP 3000リットル消防車、Isuzu 120HP 3cbm水泡消防車、Isuzu ELF 100P泡消防ポンプ車、Isuzu軽量泡消防車、Isuzu ELF 3cbm泡水救助消防車、Isuzu 100Pミニ泡消防車。

そのいすゞ エルフ 100P 3000リットル 消防車 まるで猛獣のように轟音を立てて動き出し、比類なきパワーと精度で炎に立ち向かう準備を整えます。強力なIsuzu製4KH1 120馬力エンジンを搭載したこの消防車は、強さと回復力の象徴。緊急事態に容赦ないエネルギーで突撃し、人命、財産、そしてその他多くのものを力強く守ります。

大規模な 2000リットルえー 水タンク 1000リットルの泡タンク このトラックの本質は、炎に立ち向かう希望の貯蔵庫です。容赦なく消火活動を行うために必要な生命線を運び、消防士たちがどんなに激しい炎にも休むことなく立ち向かうために必要な資源を確保します。

この消防車は強力なポンプシステムを搭載しており、大量の水を正確に噴射して、まるで外科手術のような精密さで消火します。ノズル一つ一つが武器となり、ホース一つ一つが命綱となり、この驚異的な消防車は炎を消し止め、人命を守るために準備万端です。

仕様

アプリケーション

いすゞ エルフ100P 3000リットル消防車は、緊急対応のために設計されたパワフルで信頼性の高い車両です。パワフルな120馬力のいすゞ4KH1エンジンを搭載し、比類のないスピードと機敏さで現場へ急行します。2000リットルの水タンクと1000リットルの泡消火タンクを備え、激しい炎も消火し、命を救う水源へと変えることができます。スタイリッシュな赤いデザインは、あらゆる緊急事態においてひときわ目を引きます。この消防車は、人命と財産を守り、どんな困難にも立ち向かう準備ができています。

いすゞ エルフ 100P 3000リットル消防車 技術図面

★ ボディとシャーシ

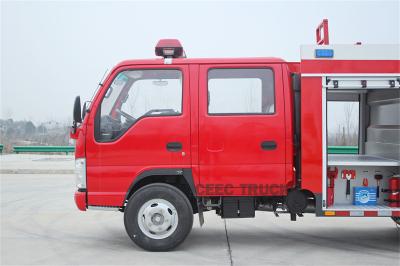

この消防車の車体とシャーシは、緊急救助任務のために設計・製造されています。2列キャブ設計を採用し、運転手と助手席に広々とした快適な運転空間を提供し、緊急時における効率的なコミュニケーションと連携を促進します。

シャシー面では、Isuzu 100P 120馬力エンジンを搭載しています。このエンジンはパワフルで、様々な複雑な道路状況にも容易に対応し、消防車が迅速に火災現場に到着することを保証します。搭載されているMSB 5速トランスミッションは、スムーズな変速と操作性を備え、ドライバーに柔軟な運転オプションを提供します。

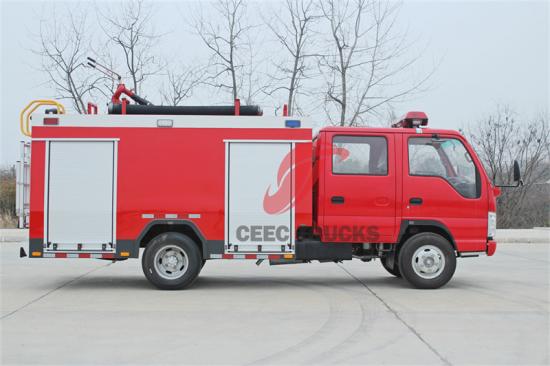

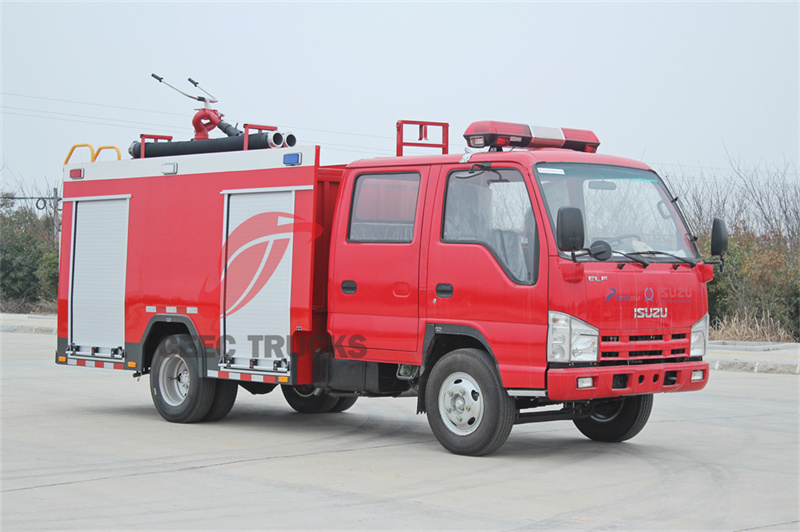

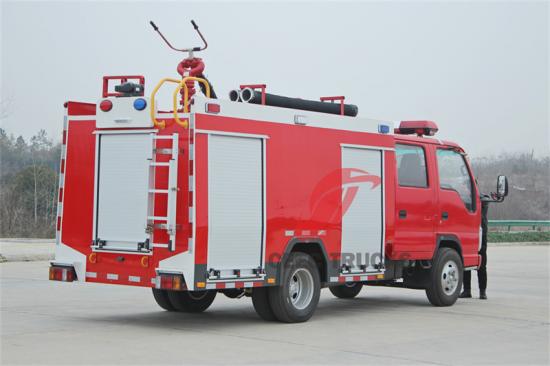

いすゞ エルフ 100P 3000リットル 消防車

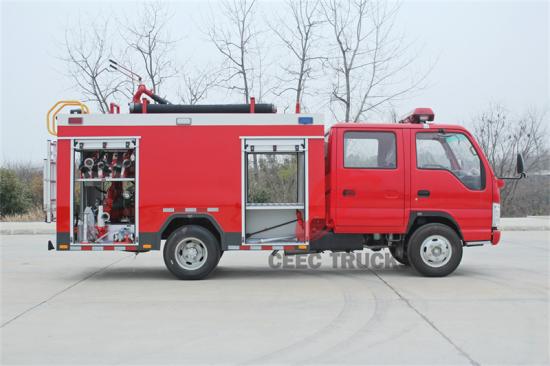

車体全体は鮮やかな赤色で、消防車の伝統的なイメージを体現しているだけでなく、緊急時には周囲の人々の注意を素早く引き付け、救助活動のための貴重な時間を稼ぐことができます。車体両側には、2立方メートルの貯水タンクと1立方メートルの泡消火タンクが備えられています。これらの大容量の液体貯蔵タンクは、消防車に十分な消火剤を供給し、長時間にわたる高強度消火活動においても継続的な給水を確保します。

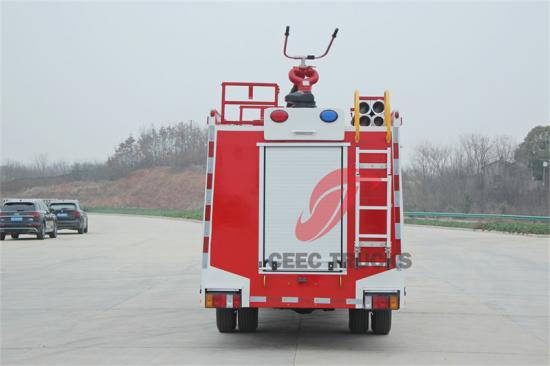

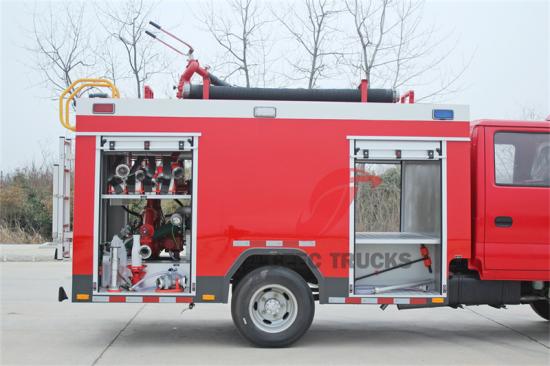

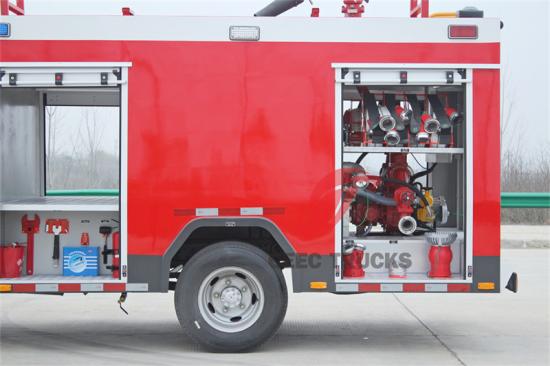

さらに、車体には各種消防設備や救助資機材を収納できる専用工具室が設けられており、緊急時に消防隊員が迅速にアクセスするのに便利です。尾部は高性能消防ポンプシステムを内蔵したポンプ室として設計されており、放水銃、放水砲などの放水設備に強力な水流サポートを提供し、消火効果を確保します。

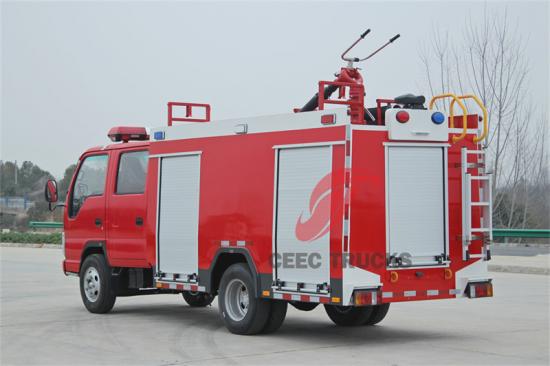

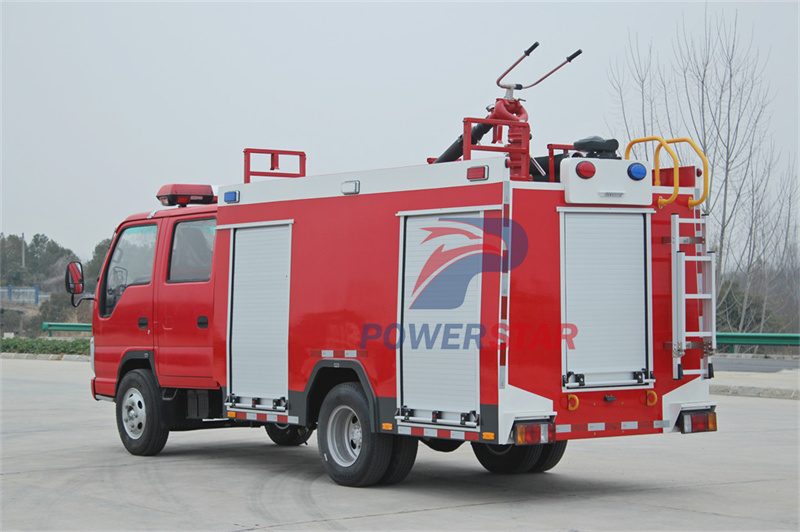

いすゞ エルフ 100P 泡消火ポンプ車

★ 2立方水タンクと1立方泡タンク

この消防車の車体設計において、2立方メートルの貯水タンクと1立方メートルの泡消火タンクが重要な位置を占めています。これらは消防活動の中核を成すだけでなく、消防車の消火能力を測る重要な指標でもあります。

本体中央に2つの立方体水槽を配置し、高強度・耐腐食性の炭素鋼材を採用することで、長期保管・使用時に水質問題や外部環境の影響による損傷を防ぎます。水槽内部は特殊処理が施されており、藻類や細菌の繁殖を効果的に防ぎ、水を清潔に保ちます。また、水槽の排水口は合理的に設計されており、ウォーターガンやウォーターキャノンなどの排水設備を素早く接続することで、スムーズで安定した水の流れを確保します。

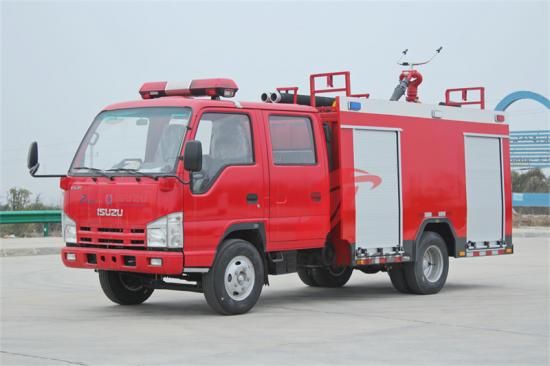

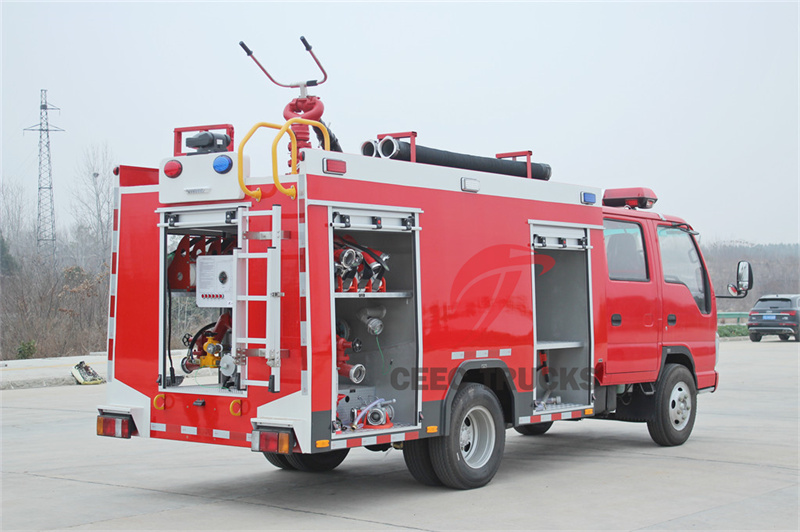

いすゞ 120馬力 3cbm 水泡消防車

水タンクの隣には1立方メートルの泡消火タンクがあり、これも高品質の材料で作られ、優れた密閉性と断熱性を備えています。泡タンクには、効率的で環境に優しい消火泡が貯蔵されており、水と混合するとすぐに安定した泡層を形成し、燃焼物の表面を覆い、空気を遮断することで、迅速な消火の目的を達成します。泡タンクの出口は水タンクに接続されており、ポンプシステムの加圧により泡は水と混合され、その後、水出口装置まで輸送され、効率的な消火を実現します。

これら2つの貯液タンクの容量設計は、消防車の実際の消火活動におけるニーズを十分に考慮しており、十分な消火剤供給を確保するだけでなく、過重量や容量過多による操作の不便といった問題を回避します。同時に、高精度の液面計と警報装置も備えており、貯液タンク内の液面変化をリアルタイムで監視し、液面が低すぎると警報を鳴らして消防隊員に消火剤の補充を促します。

この消防車の 2 立方体の水タンクと 1 立方体の泡タンクは合理的に設計され、強力で、消防車に十分な消火媒体と効率的な消火手段を提供し、消防署がさまざまな火災事故に対処するための重要なツールとなります。

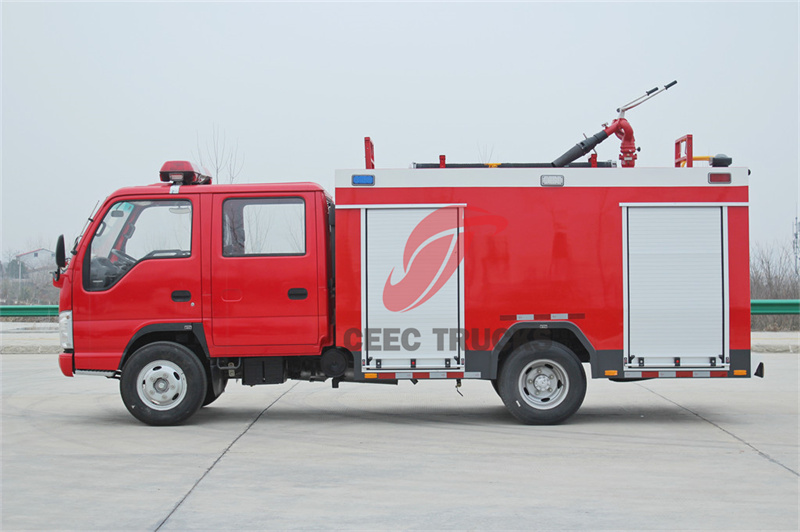

いすゞ軽泡消火装置

★ CB10/30消防ポンプとPL24火災モニター

この消防車には、先進的な CB10/30 消防ポンプと PL24 泡水兼用消火モニターが装備されており、これらを組み合わせることで強力な消火システムを構成します。

CB10/30消防ポンプは、高性能・高信頼性を誇る消防ポンプです。先進的な遠心設計を採用し、高速回転するインペラを介して機械エネルギーを液体の運動エネルギーに変換し、水の加圧・輸送を実現します。消防活動の特殊性を十分に考慮した設計で、迅速な始動と短時間での安定した水流供給を実現します。ポンプの最大流量は30L/sに達し、様々な複雑な環境下における消防ニーズに対応します。CB10/30消防ポンプは、高品質の材料と高度な技術を採用し、耐摩耗性、耐腐食性、耐高温性などの優れた特性を備え、長期にわたる高強度の消防活動においても安定した性能を発揮します。

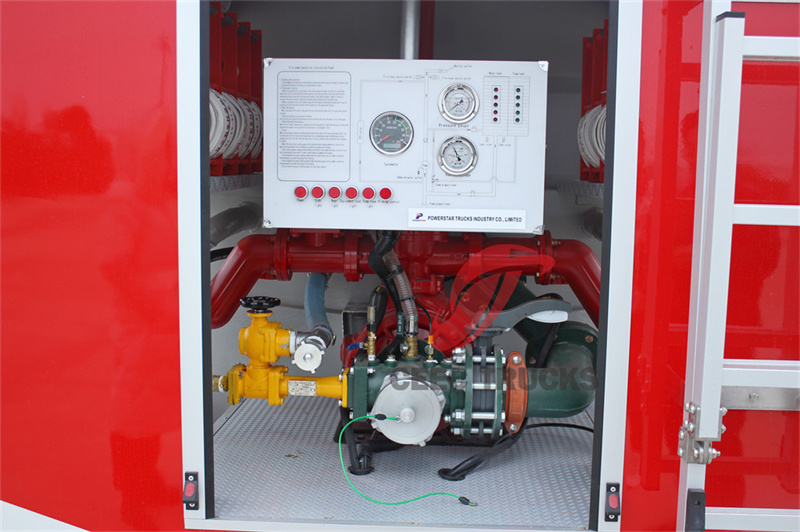

CB10/30消防ポンプ

PL24消火モニターは、CB10/30消火ポンプと組み合わせることで、総合的な消火設備として操作性に優れています。PL24消火モニターの消火範囲は45m以上です。360°全方向回転と上下ピッチ調整機能により、消防士は火源を正確に狙い、迅速かつ効果的な消火を実現できます。さらに、PL24消火モニターの放水口には、直流、噴霧など、様々なモードがあり、様々な火源や消火段階のニーズに対応します。

PL24消火モニターは、主にベース、シェル、ノズル、バレル、水平回転機構で構成されています。泡液はベースからシェル内に流入し、ノズルを通過する際に拡散・霧化し、バレル後端から空気を吸い込んで気泡を形成し、バレルから噴射することで消火します。操作者は、水平回転と仰角操作により、ガン本体の位置を調整し、火災箇所を狙うことができます。噴射する際は、消防隊員の安全を確保し、能力を十分に発揮できるよう、できるだけ風向に沿って噴射する必要があります。

CB10/30 消防ポンプと PL24 火災モニターの完璧な組み合わせにより、この消防車は強力な消火能力と柔軟な消火方法を提供し、消防署がさまざまな火災事故に対処するための重要なツールになります。

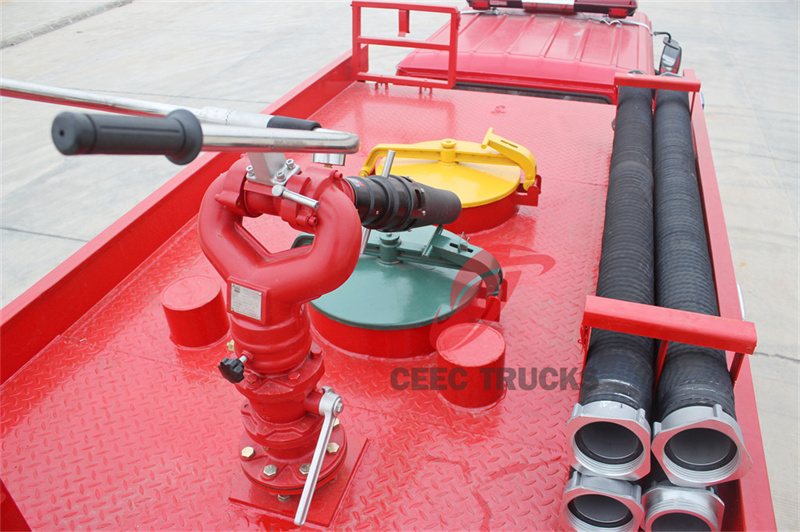

PL24火災モニター

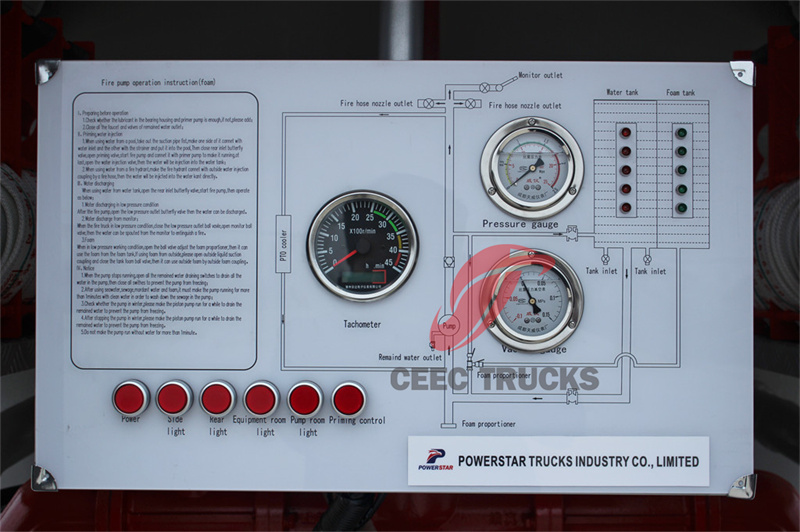

コントロールパネル

操作パネルの目立つ位置に操作説明と作動構造図を配置しました。明確なテキストと直感的なグラフィックを用いて、消防士に詳細な操作手順と機器構造の説明を提供します。これらの説明と図は、消防士が機器の操作を迅速に理解するのに役立つだけでなく、緊急時に必要な操作ガイダンスを提供し、効率的かつ安全な消火活動を確保します。操作パネルには照明ランプが装備されており、夜間や暗い場所でも十分な照明を確保し、消防士が計器盤と操作ボタンを明瞭に視認できるようにします。

â— インパネ：

· 真空計： 消防ポンプの吸水端の真空度を監視し、吸水プロセス中にポンプ本体が十分な負圧を形成して効果的に水を排出できることを確認するために使用されます。

· 圧力計: 消防ポンプの放水口の圧力値を表示し、消防士がポンプ本体の作動状態と放水性能を把握し、火災現場に応じて放水圧力と流量を調整できるようにします。

· タコメーター: 消防ポンプモーターの速度をリアルタイムで表示し、消防士にポンプ本体の動作状態に関する直感的なフィードバックを提供し、潜在的な障害をタイムリーに発見して排除するのに役立ちます。

コントロールパネル

★ 消防設備

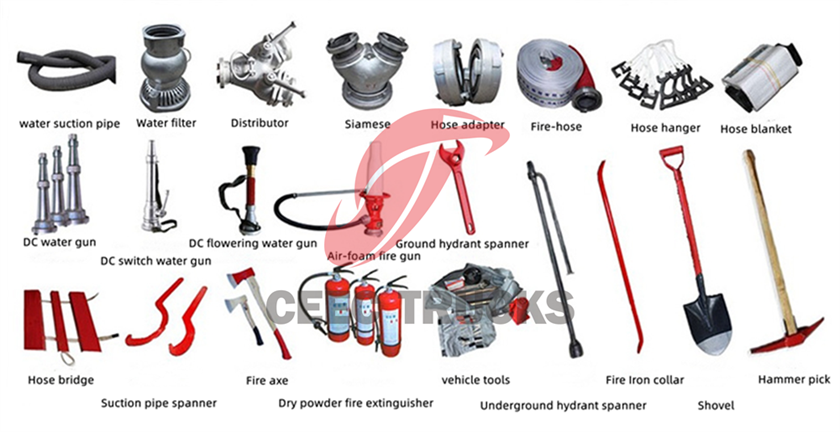

この消防車は、様々な複雑な火災現場に対応できるよう設計された包括的な消防設備を備えており、消防士が効率的かつ安全に消火活動を遂行できるようにします。この車両に搭載されている主な消防設備は次のとおりです。

消火器： 車両には乾燥粉末消火器が装備されており、初期火災や特定の種類の火災を消火するために使用されます。

集水器: 川や湖などの自然の水源を集め、パイプを通して消防ポンプに接続し、消防車に追加の水源を提供するために使用されます。

水フィルター: 集水器の後端に設置され、水中の不純物や汚染物質を濾過して消火用水を清潔で安全に保つために使用されます。

消火器、集水器、水フィルター

水供給業者: 消防ホースを複数の枝に分岐させ、複数の火災箇所に同時に給水し、消火効率を向上させるのに便利です。

水鉄砲： 大規模火災の消火に際し、遠距離から放水するために使用されるDCホースやDCスイッチホースなど。

フォームガン: 泡タンクに接続され、泡混合物を噴霧します。油や化学物質などの可燃性および爆発性物質の火災を消火するのに適しています。

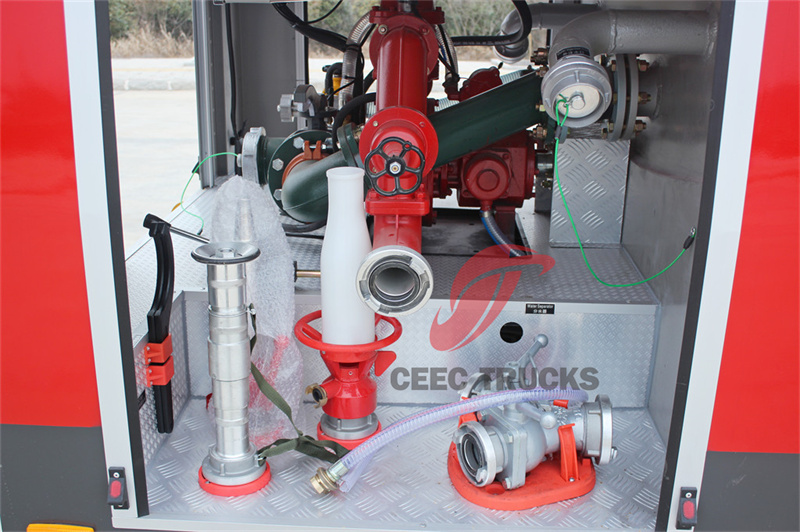

散水器、ウォーターガン、フォームガン

消防ホース: 耐高温・耐高圧性のゴムまたは合成材料で作られており、消防ポンプと放水設備を接続し、水流または泡混合物を伝送するために使用されます。

消防レンチ、シャベル、ツルハシ、斧：

ファイアーレンチ： 消防ホース、水道管、その他の機器を素早く接続または切断するために使用されます。

消火ショベル： 火災現場での掘削や障害物の除去、または解体ツールとして使用されます。

火かき棒: 壁、ドア、窓などの障害物を破壊し、消火経路を開くために使用されます。

消防斧： 木の伐採や木造建築物の解体などに使用され、緊急時には消防士の護身用武器としても使用されます。

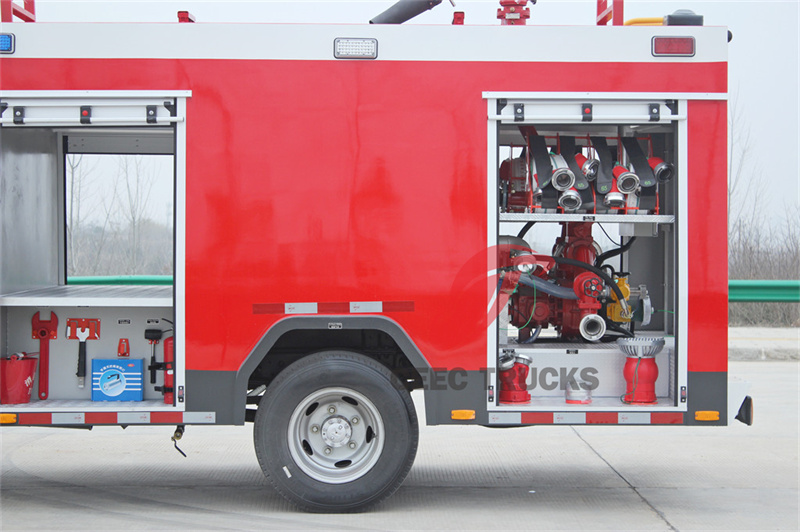

火の馬

防火服：防火服は、消防士が消火活動や救助活動を行う際に着用する特殊な防火服です。高温、炎、煙、化学物質などの有害物質から消防士を守るために設計されています。

これらの消防設備は、消防車の強力な消火システムを構成し、消防士が様々な火災に対応する際に迅速かつ正確な行動を取り、人命と財産を効果的に保護することを保証します。同時に、これらの機器は厳格な試験と認証を受けており、実際の使用における信頼性と安全性を確保しています。
