いすゞ700P消防水利車

いすゞ700P水上消防車とも呼ばれる 私鈴700P水消防車 、いすゞ 700P 5m3水タンク消防車、いすゞNPR 700P 水消防車、いすゞエルフ 700P 2列水消防車、いすゞ 700P 4x2 5トン消防救助車、いすゞ 700P 5cbm ポンプ消防車。

その いすゞ700P水車消防車 は、効率的な消火能力と柔軟な機動性を兼ね備えたプロの消防設備です。頑丈で耐久性のあるIsuzu 700Pシャーシをベースに、複列キャブを備え、広々とした快適な運転空間を提供します。車両には大容量の5cbm水タンクが装備されており、火災現場での消火活動に十分な水を迅速かつ継続的に供給できます。高圧送水ポンプシステムは、効率的に放水して火源に直接命中させ、延焼を効果的に抑制します。また、Isuzu 700P 5cbm消防車は、優れたオフロード性能と走破性を備えており、複雑な道路状況や地形条件にも容易に対応でき、緊急時に迅速に現場に到着して消火・救助活動を行うことができます。この消防車は、消防署が火災などの緊急事態に対処するための強力な助力者です。

いすゞ消防車は、合理的な車体設計、優れたオフロード性能、そして優れた安定性を備えており、様々な複雑な道路状況下でも迅速に現場に到着し、効果的に活動することができます。さらに、消火器、消防斧、シャベル、ツルハシなどの各種プロ仕様の消防設備と工具に加え、消防士のための個人用保護具一式も搭載されており、消防士に万全の安全保護を提供します。

いすゞ700P水消防車は、最も困難な火災状況にも効率的かつ正確に対処できるよう設計された、強力で多用途な緊急対応車両です。堅牢で信頼性の高いいすゞ700Pシャーシをベースに設計されたこの消防車は、大型トラックのパワーと消防活動に必要な特殊機能を兼ね備えています。

いすゞ700P水消防車の技術図面

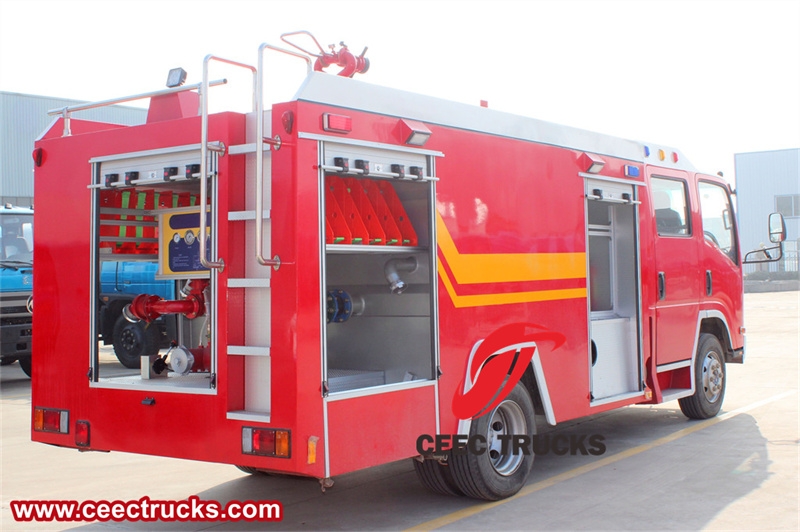

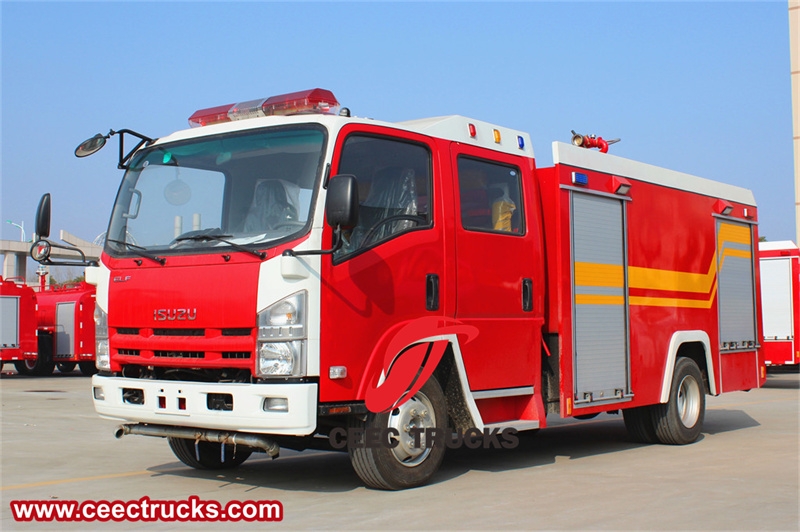

いすゞ700P水消防車

700P水上消防車の心臓部は、パワフルなエンジンです。このエンジンは、起伏の多い地形を走行し、迅速な対応時間を維持するために必要なトルクと馬力を発揮するように設計されています。このエンジンは、耐久性の高いトランスミッションシステムと組み合わせられ、最も過酷な状況下でもスムーズで信頼性の高い変速を保証します。このパワーと耐久性の組み合わせにより、この消防車は場所を問わず、火災現場へ迅速に到着することができます。

いすゞ700P水消防車の大きな特徴の一つは、大容量の水タンクです。このタンクは大量の水を貯蔵できるよう設計されており、地上の消防隊員に長時間にわたり継続的に水を供給することができます。また、タンクには高圧ポンプシステムが搭載されており、高速で水を噴射することで、消防隊員は迅速に消火し、延焼を防ぐことができます。

いすゞ 700P 5m3水タンク消防車

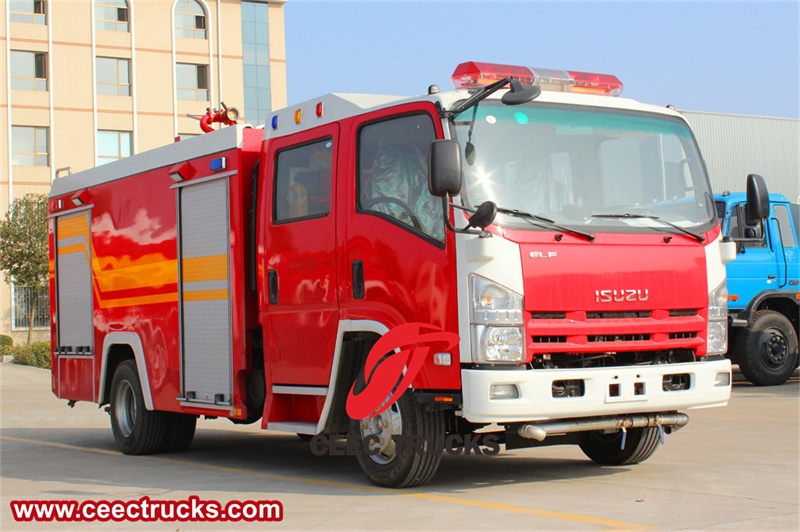

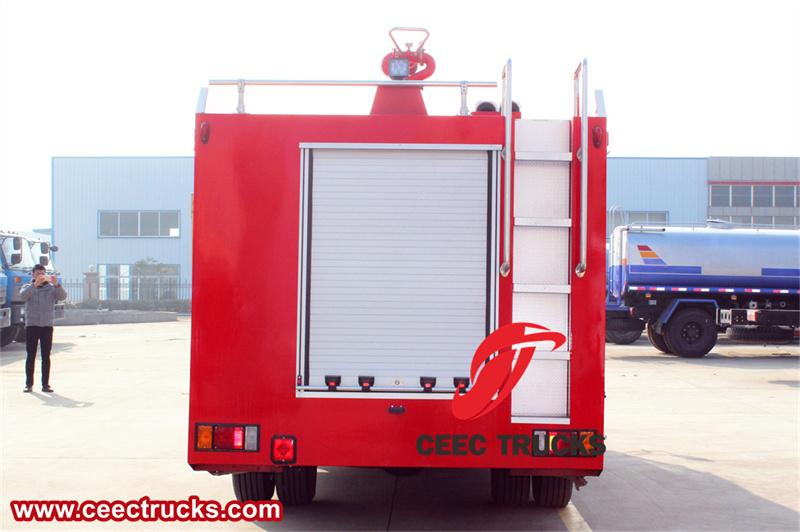

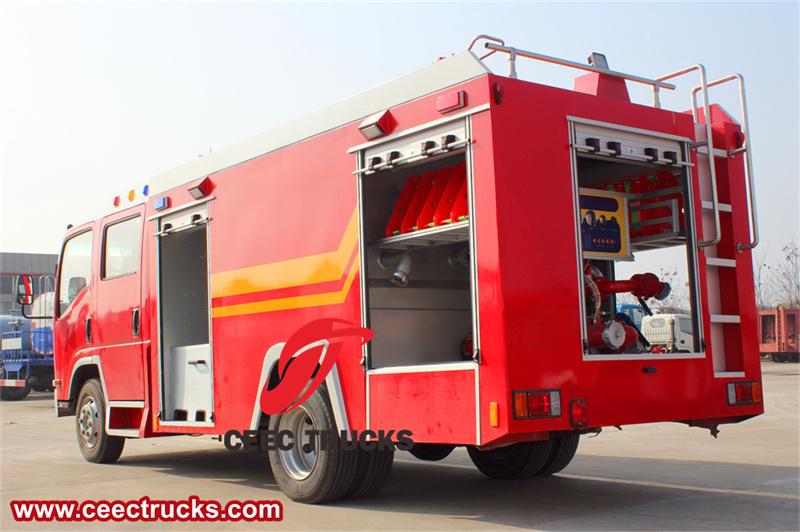

いすゞ700P水車消防車

いすゞ700P水消防車は、水タンクとポンプシステムに加え、様々な特殊消防ツールと機器を搭載しています。ホース、ノズル、その他の付属品は、消防士が水やその他の消火剤を正確かつ精密に噴射できるよう設計されています。また、はしごシステムも搭載されており、建物の上層階や樹木のてっぺんなど、アクセスが困難な場所へのアクセスを可能にします。

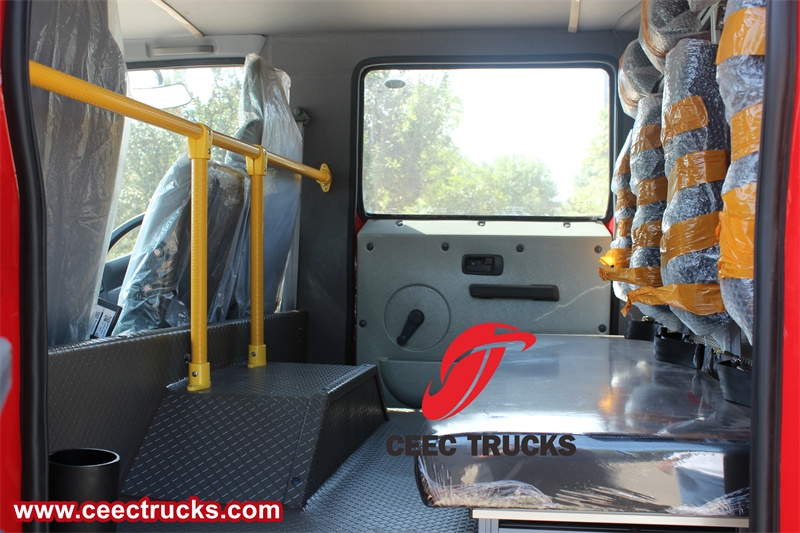

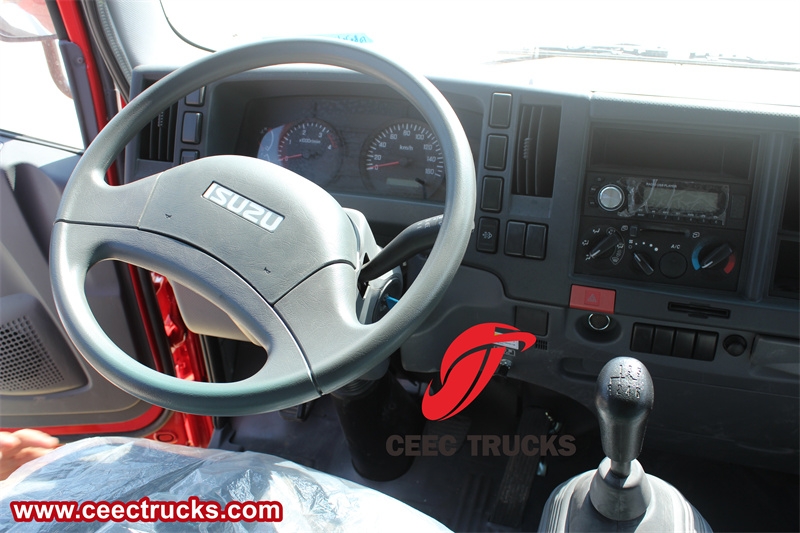

いすゞ700P水消防車は、安全性と使いやすさを重視して設計されています。広々とした快適なキャビンは、消防士が道路や周囲の状況を明瞭に把握できるように設計されています。また、エアバッグ、アンチロックブレーキシステム、スタビリティコントロールシステムなどの先進的な安全機能も搭載されており、万が一の事故の際に消防士の安全を確保します。

いすゞ700P水消防車の汎用性もまた、その大きな強みの一つです。この車は、様々な消防署や緊急対応機関の特定のニーズに合わせて構成を変えることができます。例えば、油火災や化学火災の消火用泡消火システムや、車両や建物からの人命救助用の特殊装備を搭載することも可能です。

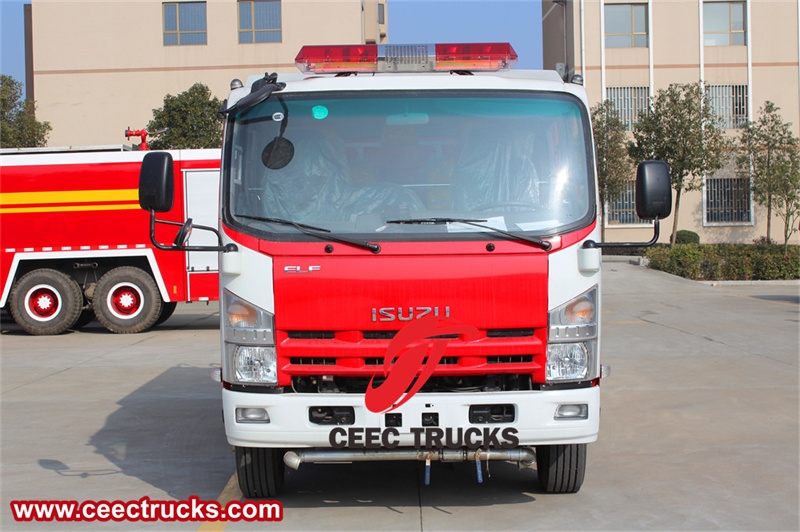

いすゞNPR700P水消防車

適用シナリオ:

• 都市消防： 市街地、商業地、住宅地などの消火・救助活動に適用できます。

• 産業消防： 工場、倉庫、油田などの産業現場での火災や事故救助に対応できます。

• その他の救助任務: 消防活動だけでなく、人員捜索救助や資材輸送など、その他の緊急救助活動にも活用できます。

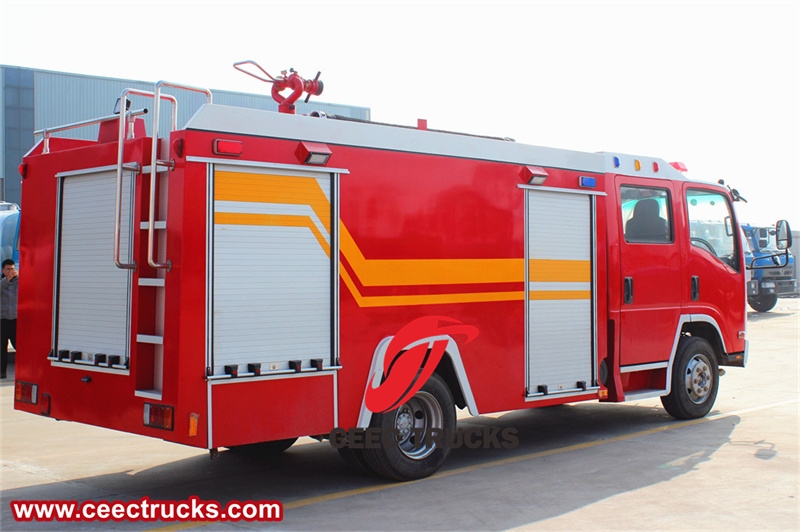

いすゞ エルフ 700P 複列水消防車

★ パフォーマンスとパワー

1. 消火効率： 本車両は5立方メートルの大容量水タンクを搭載しており、火災現場での消火活動に十分な水を迅速かつ継続的に供給できます。搭載されている高圧水ポンプシステムは、高圧の水を噴射し、火源に直接作用することで延焼を効果的に抑制し、消火効率を向上させます。

2. オフロード性能： いすゞ700Pシャーシは、優れたオフロード性能と通行性を備えており、険しい山道、泥だらけの湿地など、さまざまな複雑な道路状況や地形条件に容易に対応でき、緊急時に火災現場に迅速に到着できます。

3. 安定性： 車両全体の安定性を重視した設計により、高速走行時や低速での登坂時でも車体の安定性を維持し、運転安全性を向上させます。これは緊急時の消防活動において極めて重要であり、消防隊員が安定した環境で効果的に任務を遂行することを可能にします。

4. エンジン： いすゞ 700P 水タンク消防車には、いすゞ 4HK1-TCG61 エンジン、190 馬力、5193ml 排気量が搭載されており、MLD 6 速ギアボックスと組み合わされ、ギア位置が柔軟で、積載能力が強力です。

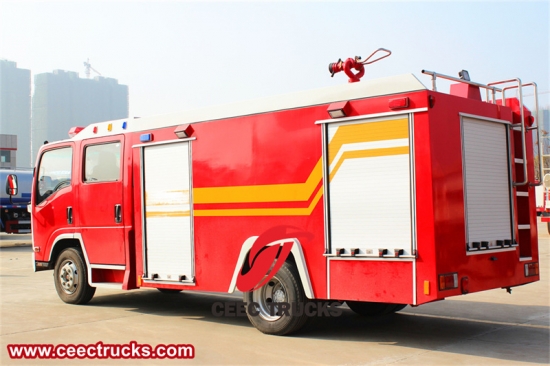

いすゞ 700P 4x2 5トン消防救助車

★ タンク容量

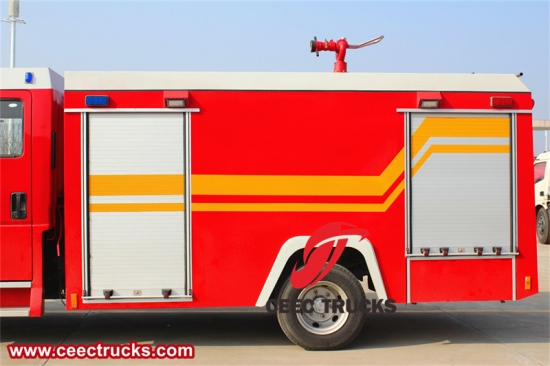

水タンクは高品質の炭素鋼材で作られており、内部には防錆処理が施されているため、水の清潔さと長期使用の信頼性が確保されています。水タンクの構造設計は合理的で、十分な容量を確保するだけでなく、車体のバランスと安定性にも配慮しており、高速走行時や低速での登坂時でも車体の安定性を確保します。また、水タンクには、オーバーフロー防止弁や圧力センサーなどの必要な安全装置が装備されており、給水時および使用時の安全性を確保しています。

いすゞ700P複列5立方メートル消防車の水タンク容量は5立方メートルに達する。 この容量設計は、消防活動の実際のニーズを十分に考慮し、火災現場での消火活動に十分な水を迅速かつ継続的に供給できることを保証します。5立方メートルの水タンク容量により、消防車は一度の給水で中小規模の火災に長時間放水できるため、延焼を効果的に抑制し、消火効率を向上させます。また、水タンク容量が大きいことで、消防車が水源と火災現場の間を頻繁に移動する必要がなくなり、貴重な時間を節約し、消防士が消火活動自体に集中できるようになります。市街地、商業地区、住宅地区、工業地区など、さまざまなシーンでの消火活動であっても、5立方メートルの水タンク容量は、多様な消火ニーズを満たすのに十分なサポートを提供します。

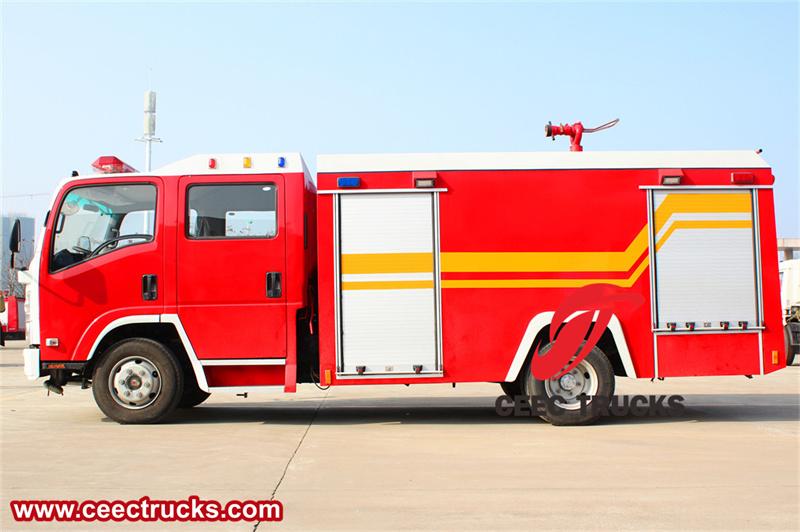

いすゞ 700P 5cbm ポンプ式消防車

★ 水ポンプシステム

いすゞ700P複列5立方メートル消防車の重要な消防設備である水ポンプシステムと消防砲は、効率的なポンプシステムと精密な噴射制御によって連携し、消防活動を強力にサポートします。

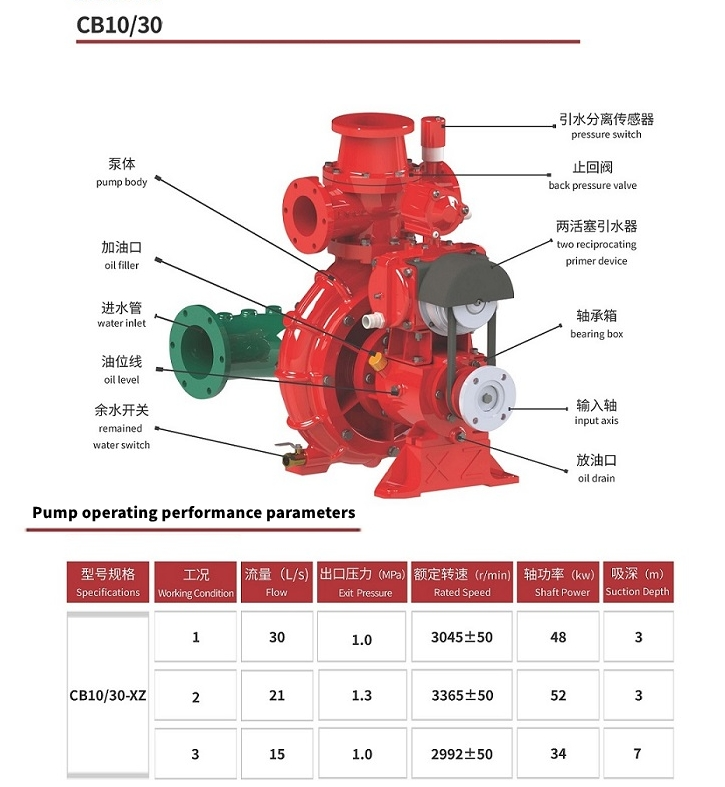

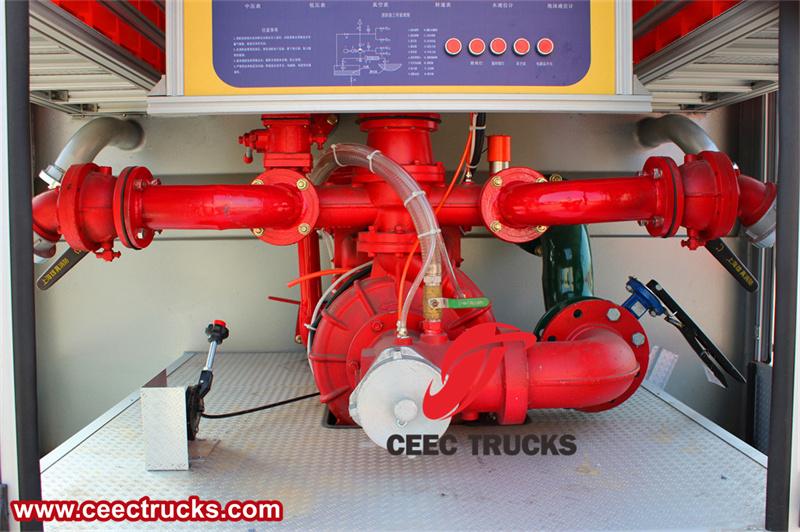

1.CB10/30消防ポンプ

このCBシリーズ中低圧消火ポンプは、標準作動条件下で30L/s（毎秒30リットル）の流量を供給できるため、火災発生源へ迅速かつ大量の水を供給することができます。ポンプの作動圧力は通常1.0MPa（メガパスカル）で、十分な圧力で水を噴射し、火災発生源に直接作用して消火効果を高めることができます。

動作原理

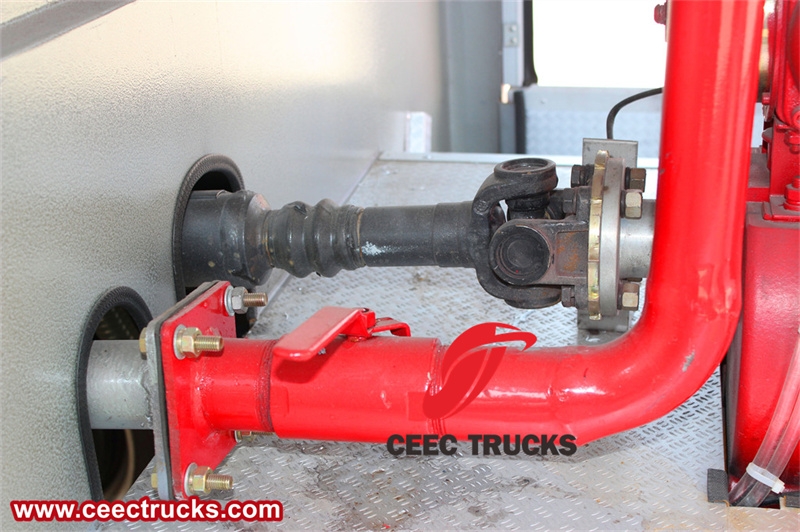

CB10/30消防ポンプは、機械エネルギーを運動エネルギーと水の位置エネルギーに変換し、水槽から水を汲み上げて加圧し、配管を通して消防車などの放水装置に送ります。ポンプ本体内のインペラは駆動装置の駆動力で回転し、遠心力を発生させて給水口から水を吸い上げ、放水口へと押し出します。

特徴

·高効率： ポンプは合理的に設計されており、短時間で定格の流量と圧力に到達できるため、迅速な消火のニーズを満たすことができます。

·耐久性: ポンプ本体は優れた材質で作られており、コンパクトな内部構造を備えているため、高い作動圧力と長期使用に耐えることができます。

·メンテナンスが簡単： ポンプの設計はメンテナンスの容易さを考慮しており、部品の交換や修理も比較的容易です。

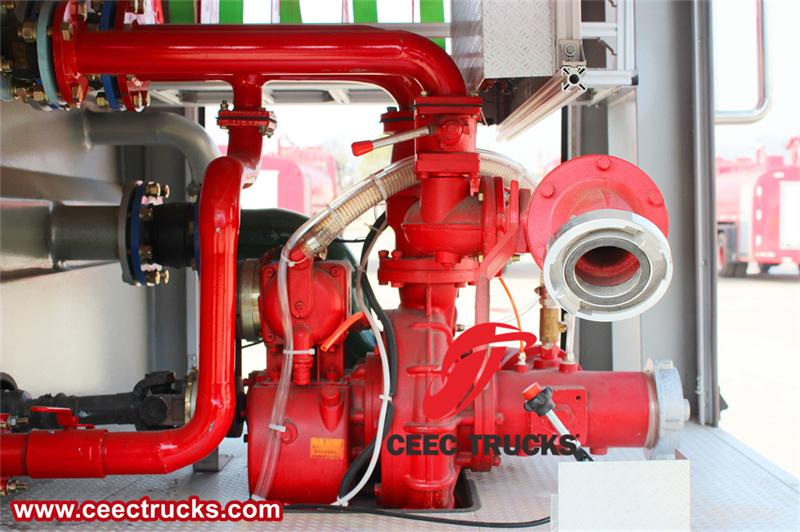

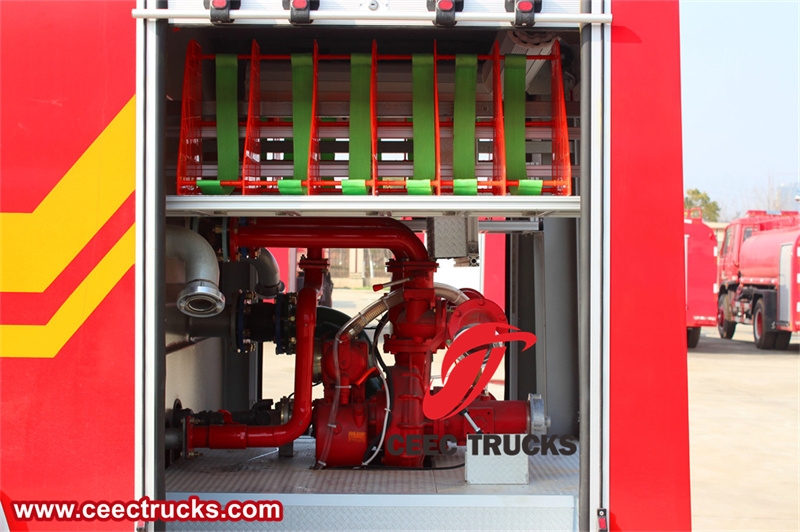

CB10/30消防ポンプ

CB10/30消防ポンプ

CB10/30消防ポンプ

2.PS30W 火災監視員

CB10/30消火ポンプと組み合わせることで、PS30W消火モニターは消火ポンプからの放水を受けて30L/秒の流量で放水できます。標準作動圧力下では、通常60メートル以上の射程距離をカバーし、広範囲の消火エリアをカバーできます。

動作原理

PS30W消火モニターは、水流の方向と角度を調整することで、高速・高圧で放水します。砲身内部のノズルと調整機構により、放水方向と水流の流れを正確に制御し、さまざまな消火状況のニーズに対応します。

特徴

·優れた柔軟性： 消火砲の噴射方向と角度は調整可能で、さまざまな消火シナリオに柔軟に対応できます。

·長距離： 範囲が長くなったことで、火災監視装置はより広い消火エリアをカバーできるようになり、消火効率が向上します。

·簡単操作： 火災モニターは操作性を考慮して設計されており、消防士は簡単な操作で放水方向と放水量を制御することができます。

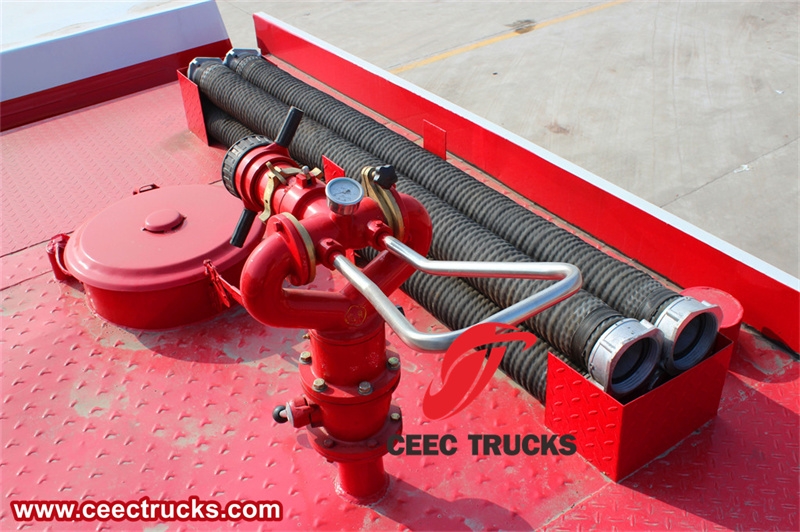

火災監視員

3.コントロールパネル

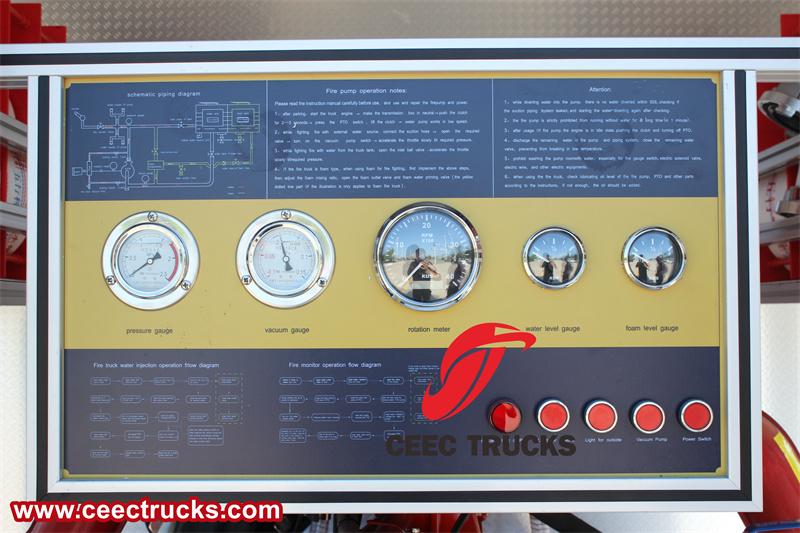

この消防車のコントロールパネルはシンプルで実用的であり、圧力計、真空計、水圧計、タコメーターなどの主要な計器を備えています。圧力計はシステム内の圧力を表示し、真空計は吸引状態を監視してシステムの正常な動作を確保します。水圧計はウォーターポンプシステムの水圧を正確に表示し、消防士にとって重要な参考情報を提供します。タコメーターはエンジン回転数を監視し、消防士がエンジンの動作状態を把握するのに役立ちます。

これらの計器は合理的に配置され、様々なパラメータを明確に表示することで、消防隊員が車両の状態を迅速に把握し、適切な対応をとるのに役立ちます。コントロールパネルのレイアウトは直感的で操作しやすく、消防隊員は緊急事態に迅速に対応し、救助活動を円滑に進めることができます。圧力計、真空計、水圧計、回転計の精度と機能性により、消防隊員は車両を効率的に制御し、様々な緊急事態に対応し、消防活動の効果的な展開を確保します。

コントロールパネル

★ 特殊な消防設備とツール

いすゞ700P複列5トン消防車は、高効率送水ポンプシステムや長距離発射砲といった主要装備に加え、消火器、浄水器、配水管、集水器、消防斧、シャベル、ツルハシ、レンチ、消防ホース、消防服など、様々な専門消防設備と工具を備えています。これらの設備と工具が一体となって完全な消防システムを構成し、消防隊員の消火・救助活動に強力なサポートと安心を提供します。

通信機器: 消防隊員が任務を遂行しながら外部との通信を維持できるよう、車載トランシーバーや無線通信機器などの高度な通信システムが装備されています。

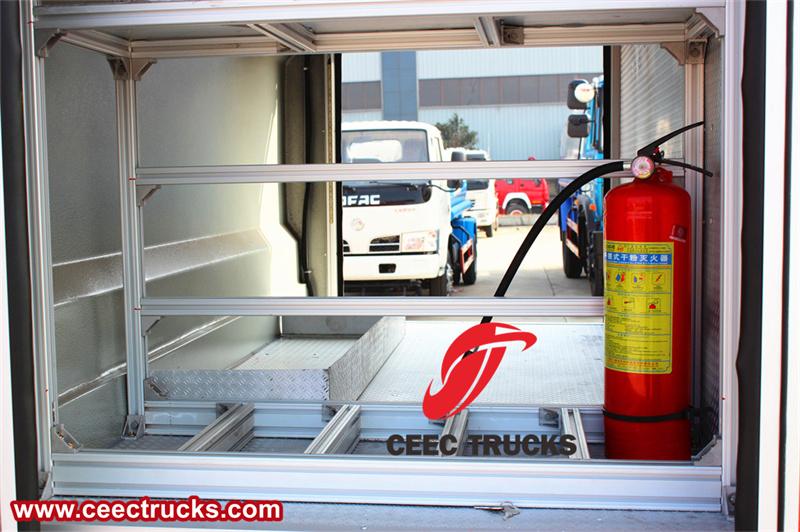

消火器： 車両には、初期段階の迅速な消火や、消防ポンプや消防車がすぐに使用できない場合の応急処置のために、乾燥粉末消火器が搭載されています。

乾燥粉末消火器

水フィルター: 水フィルターは、野外や水質の悪い場所で不純物をろ過し、消火用水の清潔さと安全性を確保するために使用されます。緊急時には、水源を迅速に発見し、浄化することが、継続的な消火活動に不可欠です。

水分配器と集水器: 配水装置は、消防ポンプから出力された水流を複数の消火監視装置または放水銃に分配し、多点同時消火を実現するために使用されます。複数の水源から同時に水を供給する必要がある場合は、集水装置が複数の水源から水流を集め、消防ポンプに供給します。

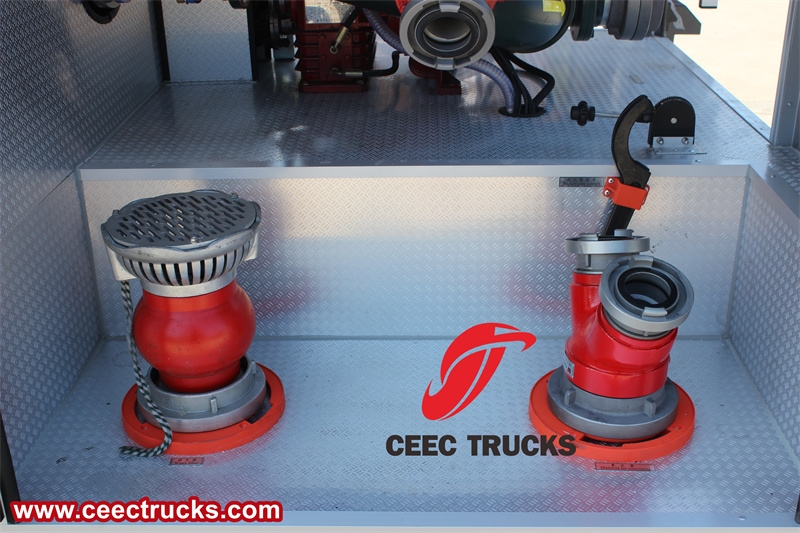

浄水器と水 コレクタ

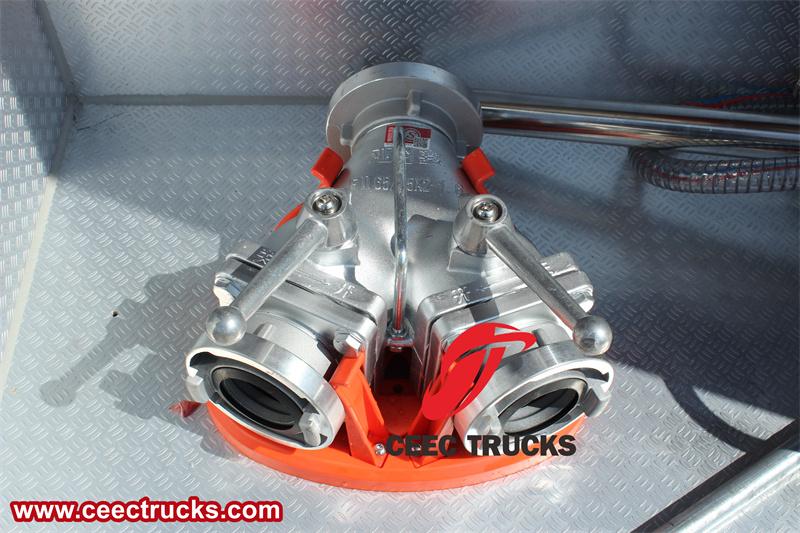

水 卸売業者

F消防斧、シャベル、ツルハシ、消防レンチ： 消防斧は、消防士が火災現場に進入したり、火元に接近したりできるように、ドア、窓、壁などの障害物を壊すために使用されます。シャベルとツルハシは、救助や清掃の際に掘削、土や岩の清掃に使用され、複雑な環境における消防士の右腕です。レンチは、消防設備のボルトやナットなどの締結具を素早く分解・取り付けするために使用されます。

消防ホース: 消防ホースは、消防ポンプと消防ホースまたは火災監視装置を接続するフレキシブルな配管で、耐圧性、耐摩耗性、耐腐食性などの特性を備えています。水鉄砲のスイッチとノズルを制御することで、水の流れと方向を調整し、火源に正確に命中させることができます。

防火服: 特殊素材で作られ、耐火性、断熱性、防水性、通気性を備え、消防士に全方位的な保護を提供します。通常、ヘルメット、防護服、耐火ブーツ、手袋などの部品が含まれており、火災現場において消防士の頭部、胴体、手足などの重要部位を効果的に保護します。

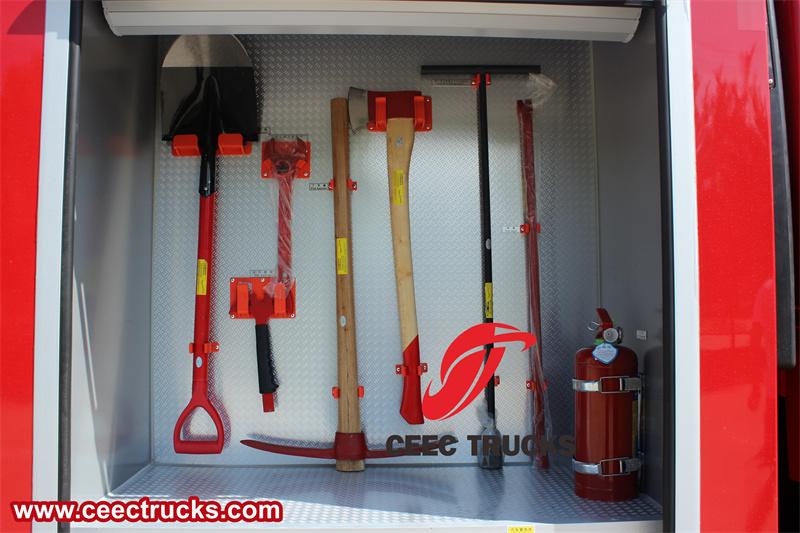

消防斧、シャベル、ツルハシ、消防レンチ

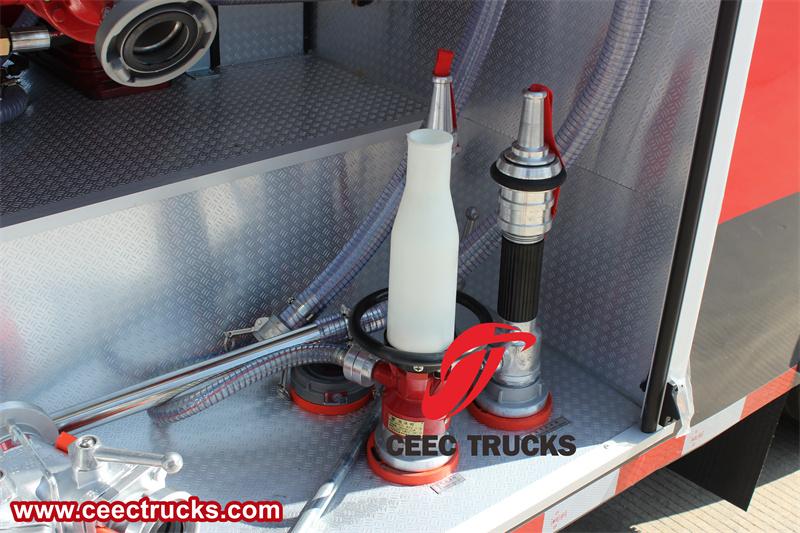

水鉄砲
