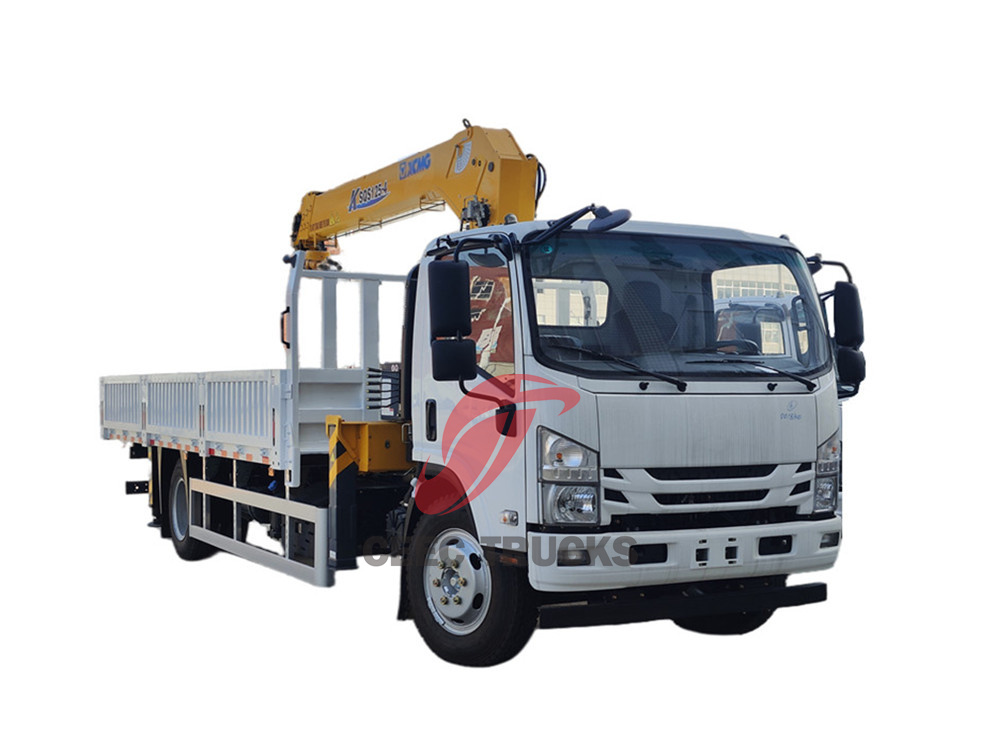

いすゞ700P 4x2クレーン付き貨物トラック

いすゞ 700P 4x2 クレーン付き貨物トラック とも呼ばれるISUZU 3.2トン油圧クレーントラック、いすゞ 700P ブームクレーントラック、いすゞ NPR トラック搭載クレーン、いすゞ 700P ストレートアームクレーン、いすゞ 伸縮式トラッククレーン。

その いすゞ 700P 4x2 クレーン付き貨物トラック 現代の建設・物流業務の厳しいニーズを満たすように設計されています。強力なエンジン、頑丈な構造、そして高度なクレーンシステムを備えたこのトラックは、重量物の取り扱いを容易かつ正確に行うことができます。XCMG SQS125-4ブームクレーンを搭載することで、その性能はさらに向上し、様々な作業に最適な選択肢となっています。

特徴：

• 世界クラスのlSUZU 700Pシャーシを採用し、高い出力と燃費、信頼性、稼働率を実現。

• すべての構造は高強度鋼で作られています。

• 取り付けが簡単で、取り付けに必要なスペースは最小限です。

• キャビンの後ろまたは荷台後部に取り付けてトラックの荷役に使用できます。

• オプションのシャーシ 4x2、6x4、8x4 およびエンジン出力。

• オプションのクレーンブランド: XCMG、UNIC、PALFINGER...

•オプションのクレーンタイプ：伸縮ブームクレーンまたはナックルブームクレーン。

• オプション装備としてラジオリモートコントロールが利用可能です。

仕様

アプリケーション

強力なXCMG SQS125-4ブームクレーンを搭載したIsuzu 5トン油圧式クレーントラックは、ユーティリティビークル分野における最高峰の強度と精度を誇ります。この頑丈なマシンは、比類のないパワー、汎用性、そして高度な技術を体現しており、幅広い業界における重量物運搬作業に革命をもたらします。

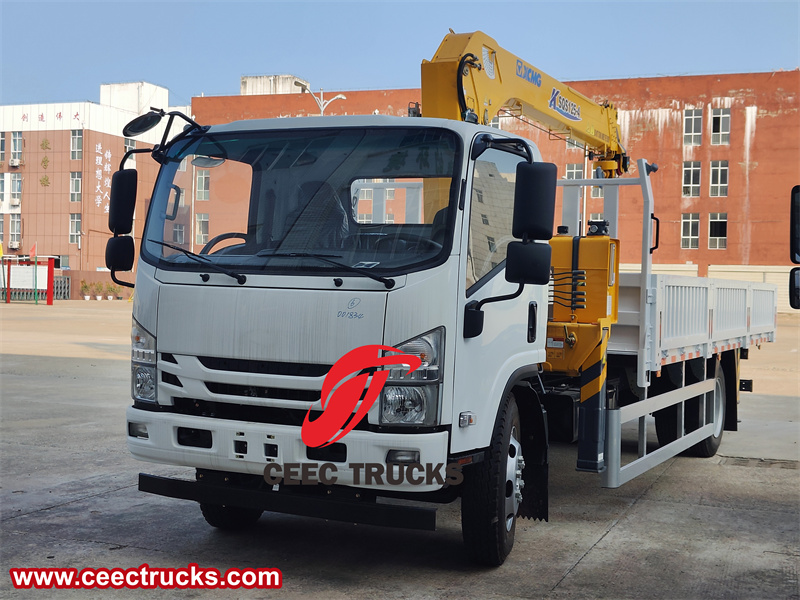

いすゞ 5トン油圧クレーン車

パワフルなシャーシとエンジン

いすゞ5トン油圧式クレーントラックは、いすゞ700Pシャーシをベースに改造され、ホイールベースは4175mmです。パワフルないすゞ4HK1-TCG61 190馬力ディーゼルエンジンを搭載し、過酷な作業にも余裕のトルクとパワーを発揮します。このエンジンには、スムーズなシフトチェンジが可能ないすゞMLD 6速トランスミッションが組み合わされており、狭い場所や不整地でもスムーズな操縦が可能です。この組み合わせにより、最も過酷な状況下でも、重い荷物を自信を持って運搬できます。

高度なクレーンシステム

このトラックの心臓部は、XCMG SQS125-4ブームクレーンです。このクレーンは、頑丈なブーム構造と高度な油圧システムを備え、比類のないリーチ、精度、そして荷役能力を実現します。重量物を軽々と持ち上げる能力に優れており、精度と強度が重要となる建設現場、物流業務、産業用途に欠かせないツールとなっています。

このクレーンは、優れた中立性と高い耐屈曲性を備えた4段ブームを備え、安定した信頼性の高い吊り上げ性能を確保しています。ブームには単気筒ケーブル同期伸縮機構が装備されており、効率的で信頼性の高いブーム伸縮操作が可能です。さらに、端末自動フック収納装置も搭載されており、操作前後の時間を節約し、フックの揺れを防止して運転安全性を向上させます。

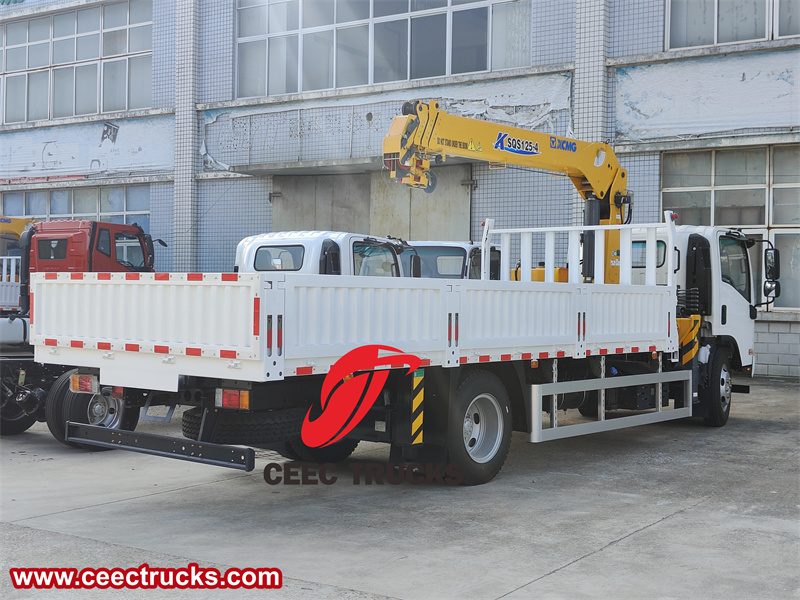

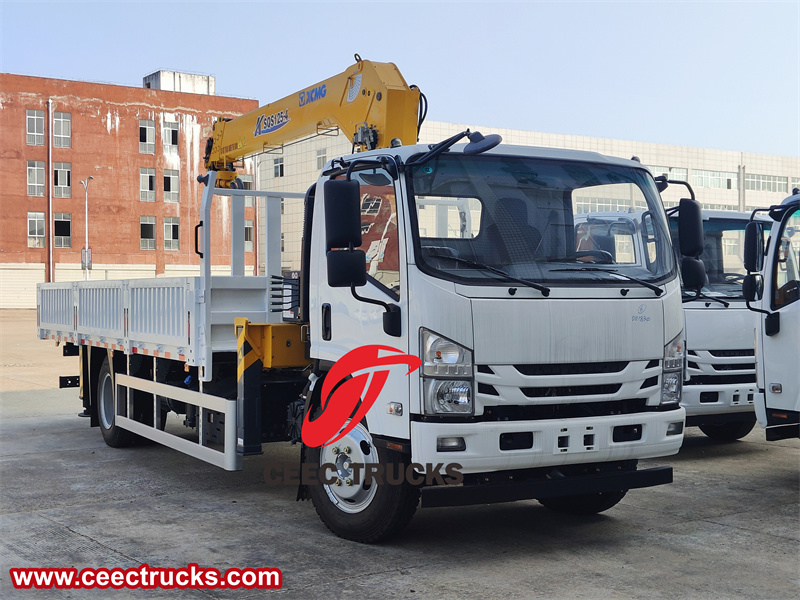

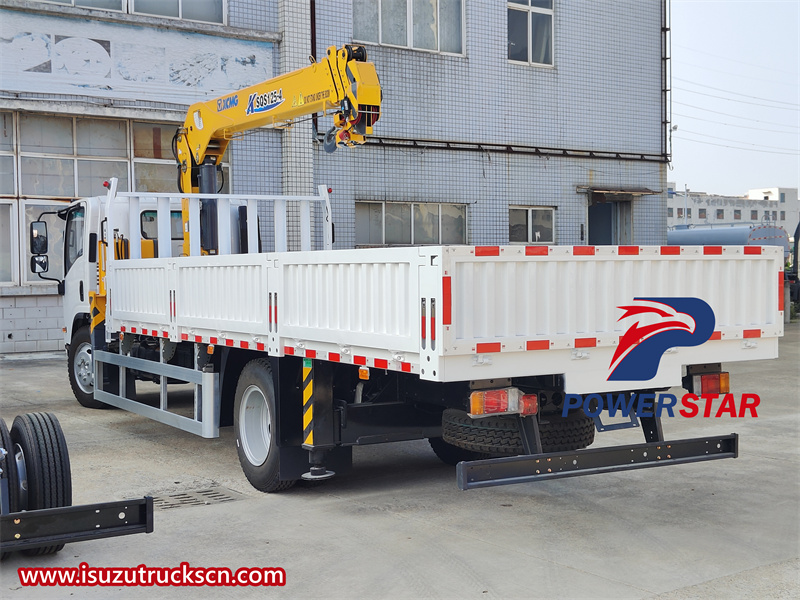

いすゞ 700P ブームクレーン車

XCMG SQS125-4の技術図面

多用途の持ち上げ能力

最大5トンの吊り上げ能力を備えたXCMG SQS125-4ブームクレーンは、様々な吊り上げ作業に適しています。ブームは最大11.2メートルまで伸長し、最大揚高は12.5メートルです。最大吊り上げモーメントは125kNです。·11メートルの作業範囲と最大揚程を誇るこのクレーンは、最も重い荷物も楽々と持ち上げることができます。また、クレーンは0.5～1.5メートルの可変振幅範囲を備えています。°-75°そして360°回転により、あらゆる方向に荷物を正確に配置できます。

XCMG SQS125-4クレーンは、その大きな吊り上げ能力で知られ、重量物の吊り上げ作業を容易にこなします。堅牢な設計で操作性も高く、優れた伸縮機能とスムーズな吊り上げ性能を備えています。建設現場、物流センター、産業現場など、あらゆる場所で様々な吊り上げ作業に対応し、重要な補助装置として活躍します。

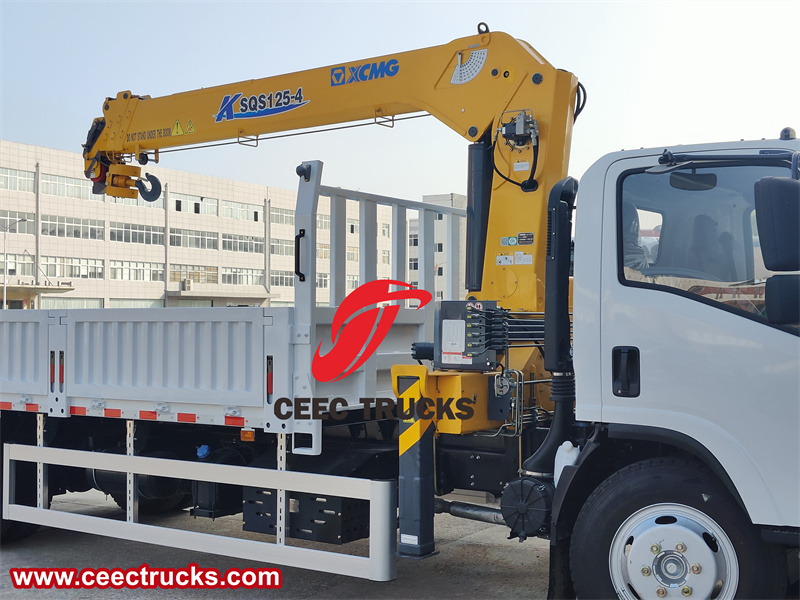

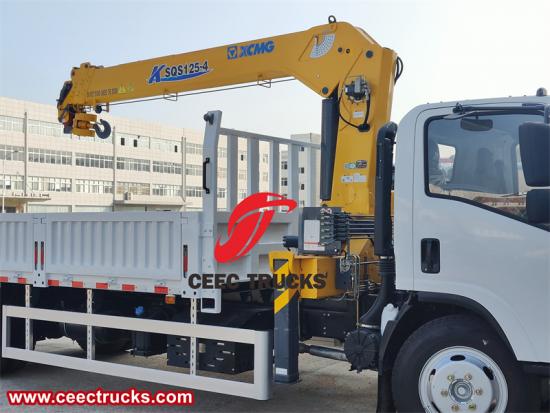

XCMG SQS125-4

運用効率

クレーンとトラックのシームレスな統合により、作業効率が向上し、様々な作業において最適なパフォーマンスが確保されます。クレーンキャブは、直感的な操作性と人間工学に基づいた設計により、クレーンオペレーターの操作性を重視し、迅速かつ正確な荷役作業を可能にします。この複合車両は、多様な機能を備え、輸送作業と吊り上げ作業のシームレスな移行を実現することで、生産性を向上させます。

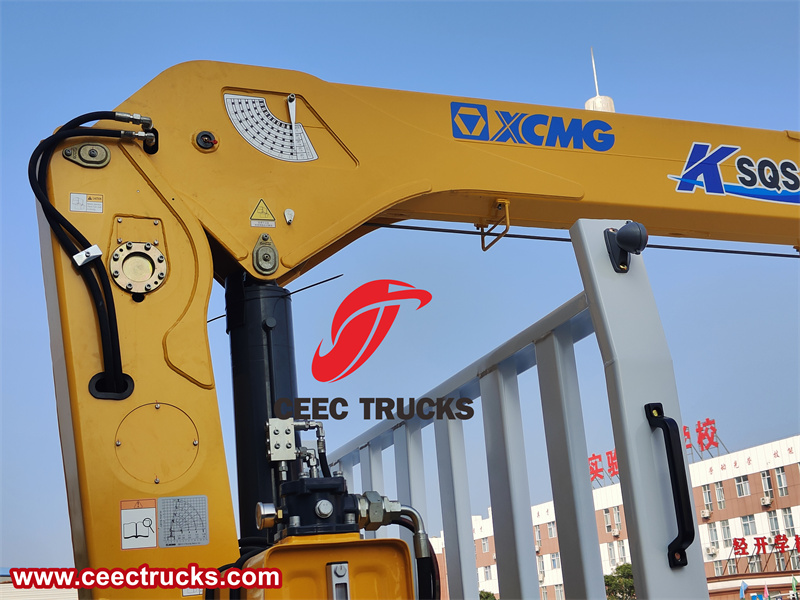

回転プロペラ

いすゞ700Pトラッククレーンは、柔軟性、操作性、効率性、信頼性に優れた多機能吊り上げ設備です。そのため、正しい操作方法と注意事項の理解は特に重要であり、車両の耐用年数を延ばすだけでなく、操作の安全性を大幅に向上させることができます。

トラッククレーンの操作方法の手順：

1.作業環境を観察し、適切な操作角度を選択し、左右の脚が完全に開くスペースを確保し、荷物の重量に応じて荷物から適切な距離に駐車します。

2. クレーンのすべての操作ハンドルが中間位置にあるかどうかを確認します。ハンドルが中間位置にない場合は、中間位置に戻します。

3. 作動油タンクの遮断弁が開いているか確認してください。開いていない場合は、必ず開いてください。同時に、作動油容量が適正範囲内であることを確認してください。

4. 油圧脚ロックが閉じた位置にあることを確認します。

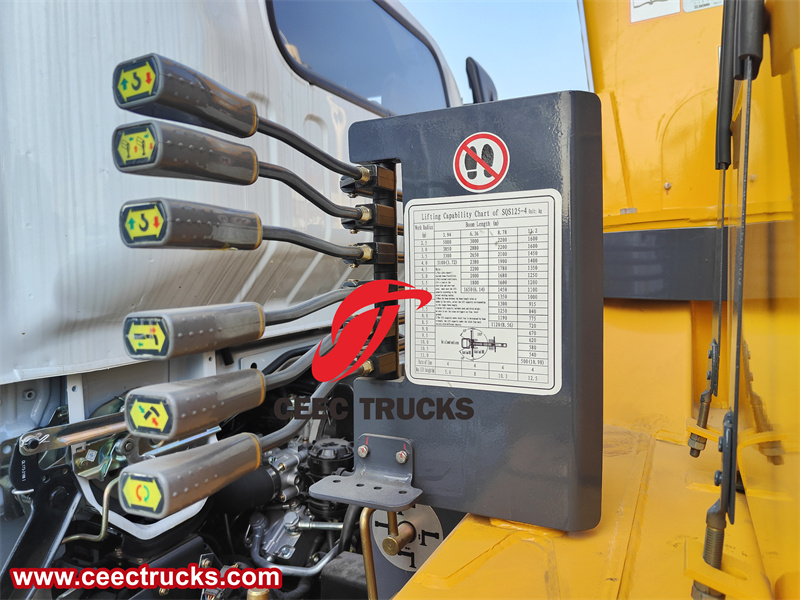

ジョイスティック

5. 油圧パイプラインが正常かどうか、ワイヤーロープの摩耗がないか確認し、安全を確保します。

6. 車を始動し、空気圧を確認します。5気圧以上になったら、パワーテイクオフ（PTO）を切断し、PTOを作動状態にします。具体的な操作は、クラッチを踏み、ギアボックスをニュートラル位置にし、PTOの電動ボタンを押し、クラッチをゆっくりと離します。この時点で、クラッチは作動状態です。

7. 前後のアウトリガーロックを開き、アウトリガーを完全に展開します。アウトリガーは地面に接地している必要があり、車体が宙に浮いてはいけません。車のすべての車輪が地面に接地している必要があります。

8. 旋回機構のロックピンを外します。

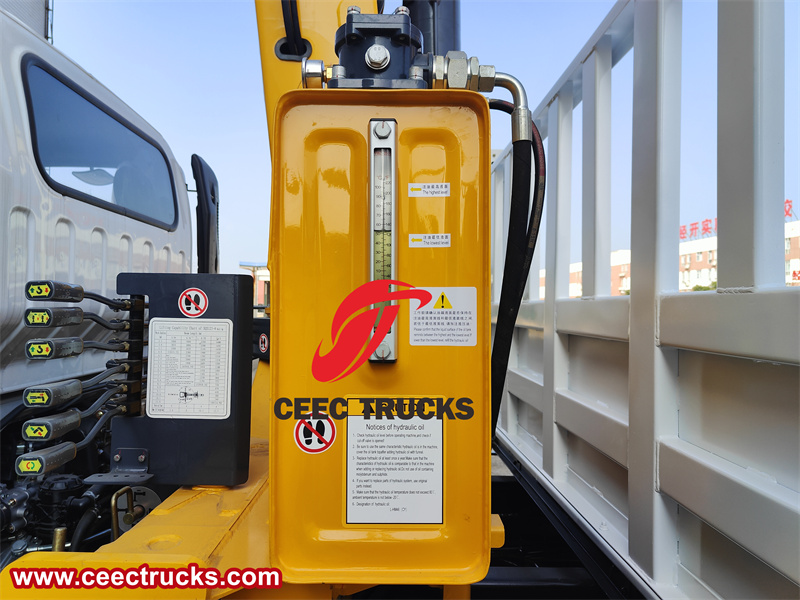

油圧オイルタンク

9. 上記の手順を完了した後でのみ、クレーンを操作できます。

10. クレーンを使用する際は、まずワイヤーロープを解放し、次にアームを伸ばしてください。クレーンの吊り上げ角度は30度以上が推奨されます。

11. 吊り上げ作業が完了したら、クレーンアームとアウトリガーをリセットする必要があります。まず垂直アウトリガーを地面から引き抜き、次に水平アウトリガーを引き抜きます。その後、固定ピンと機械式ロックを必ず挿入してください。パワーテイクオフ（PTO）を外してください。

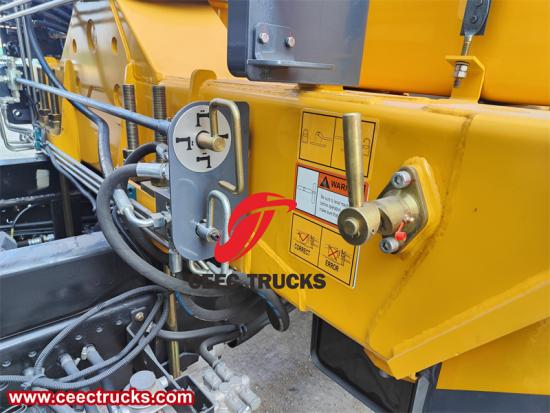

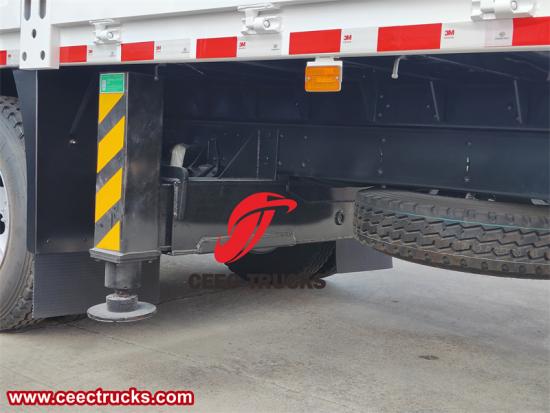

油圧式脚ロック

いすゞNPRブームクレーン車の操作に関する注意事項：

1. 重量超過の操作は厳禁です。また、クレーンのアームの下に人が立つことも厳禁です。

2. 車両前方での吊り上げ作業は厳禁です

3. クレーンアームで重い物を引っ張ることは禁止されています

4.ワイヤーロープを解放すると、少なくとも3回転分のワイヤーロープがドラム上に保持される必要がある。

5. ワイヤーロープの外側のワイヤーが直径の10％まで摩耗した場合、ワイヤーロープは廃棄する必要があります。

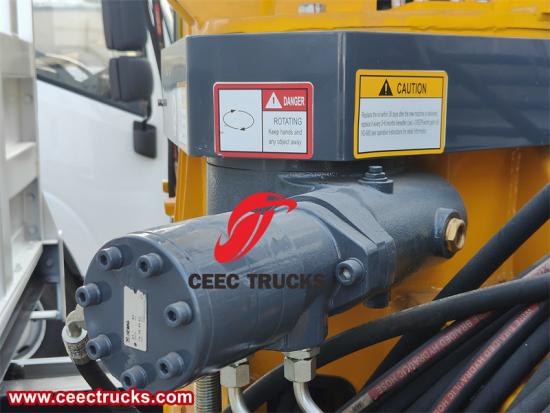

ロータリー減速機

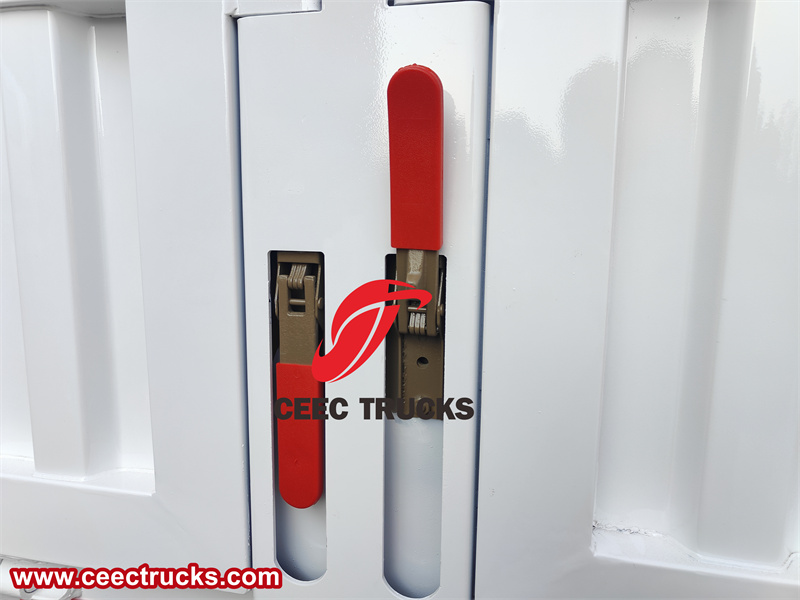

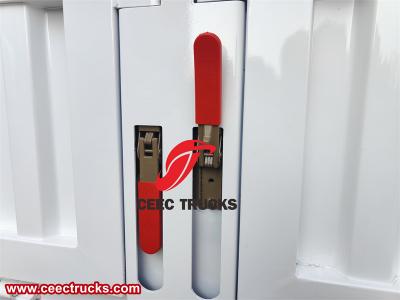

カーゴボックスサイドパネルロック

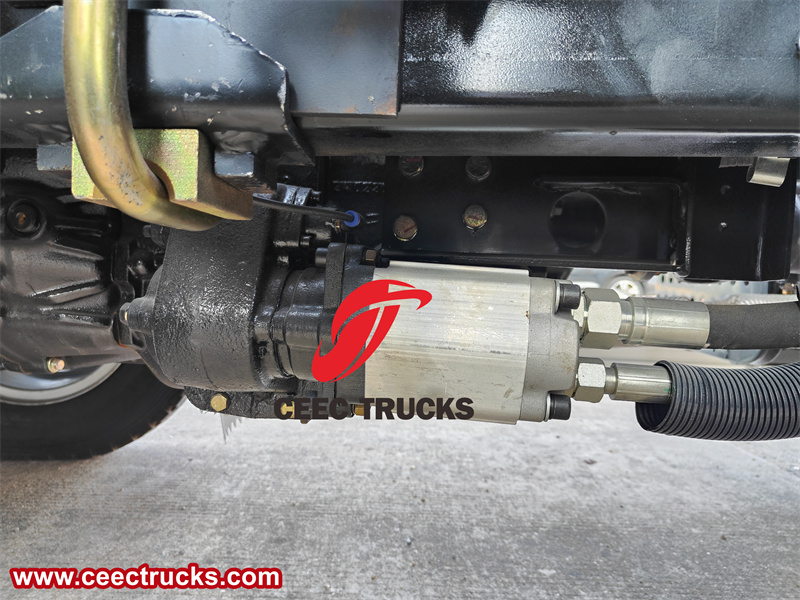

PTO
