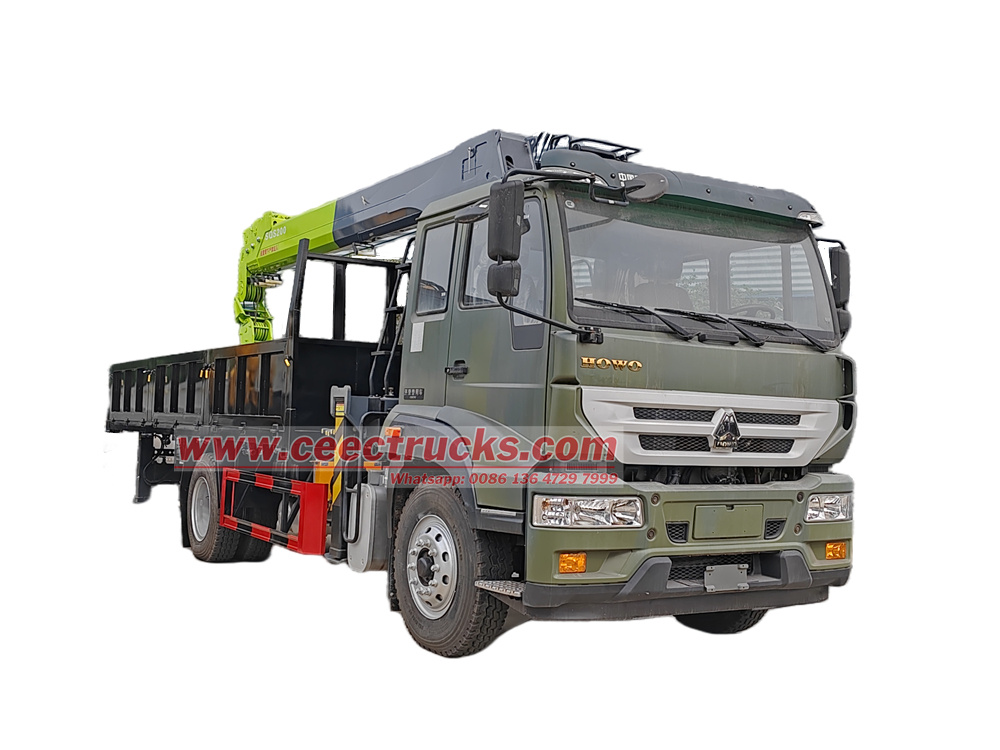

HOWO ユーティリティサービスブームクレーントラック

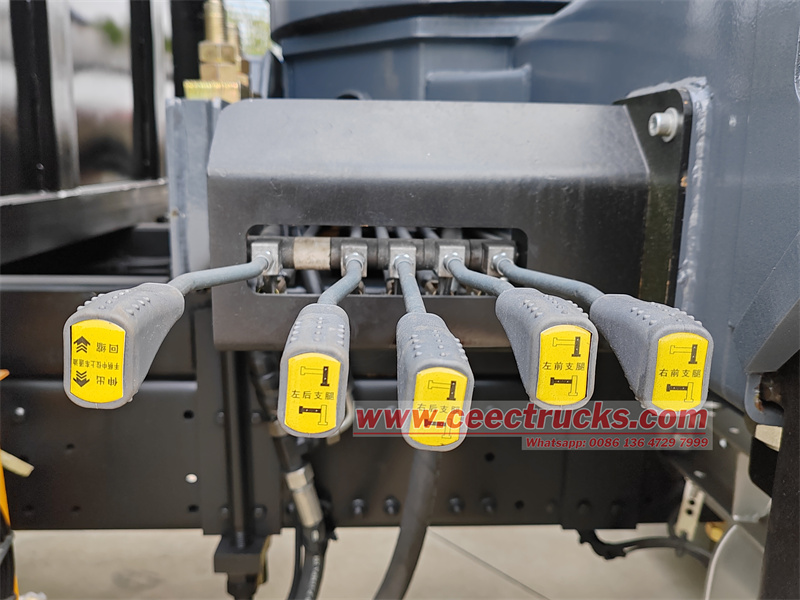

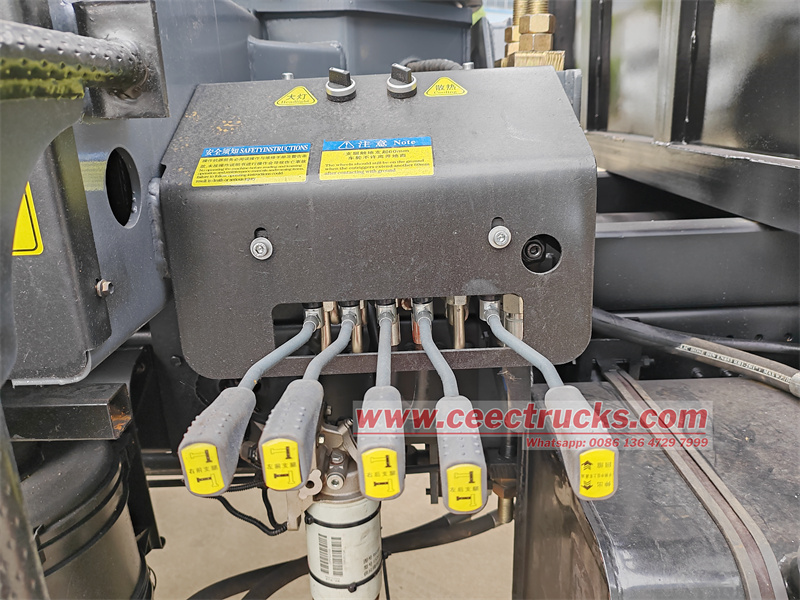

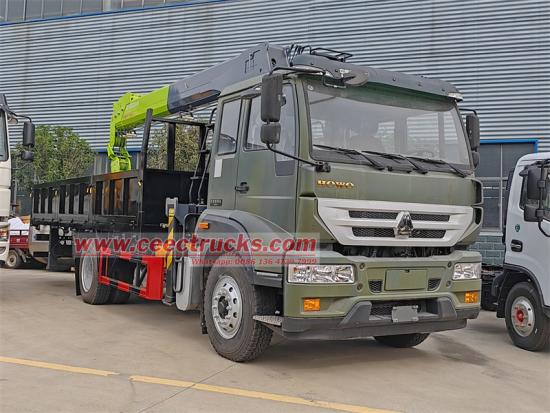

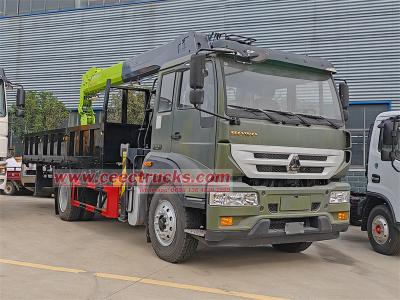

POWERSTARが製造したHOWO 4x2 8トントラッククレーンは、ホイールベース4500mmのシャシーに、210馬力、最大トルク830N.mのSinotruk MC05.21-50 Euro Vエンジン、DC7J100TCギアボックス、4面5層底の大容量カーゴボックスを搭載しています。車両には、最大吊り上げ重量8トン、360度フル回転のXCMG KSQS200 4セクションストレートアームクレーンが搭載されています。 4つの油圧アウトリガーを備えています。車両には3つの手動油圧操作レバーがあり、油圧アウトリガーの垂直および水平伸縮、ブームの伸縮、フックの伸縮を制御します。

労働能力:
8tons
寸法（mm）:
9180x2500x3560mm
ホイールベース（mm）:
4500mm
エンジン出力:
151kW/ 210HP
エンジンタイプ:
SINOTRUK MC05.21-50
車軸駆動:
4x2,LHD
ギアボックス:
DC7J100TC 7-speed ,manual
備考:
Equipped with XCMG KSQS200 4 sections telescoping boom

今すぐお問い合わせください

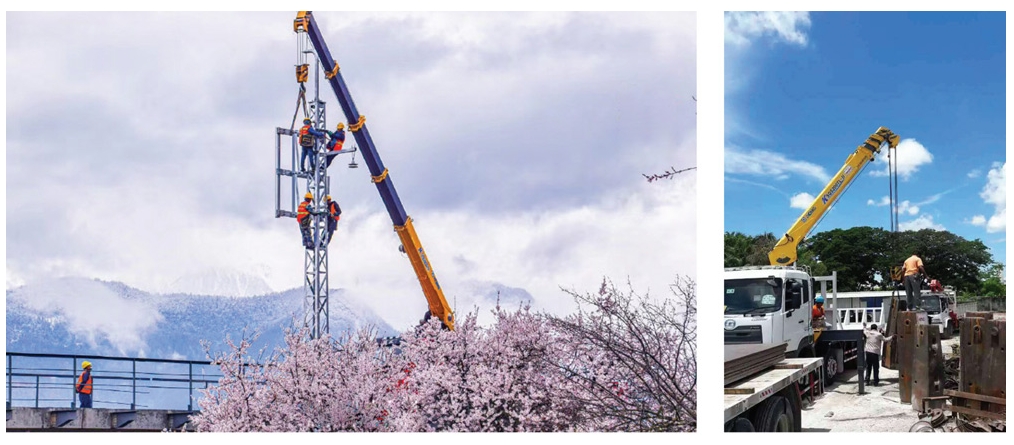

荷役と運搬を一体化した特殊車両として、 HOWO ユーティリティサービスブームクレーントラック 物流、建設、市政行政などの分野で広く使用されています。中国重汽MC05.21-50ユーロ5エンジン（210馬力）とDC7J100TC 7速ギアボックスを搭載し、パワフルで環境に優しいです。車体上部には6500 × 2400 × 700mmの貨物ボックスとXCMG KSQS200-4ストレートアームクレーンを統合し、最大吊り上げ能力は8トン、最大吊り上げ高さは13メートル、延長アーム長さは11.85メートル、吊り上げトルクは200kNです。 · m、360度をサポート ° フル回転。油圧システムはシャーシのパワーテイクオフによって駆動され、4本のH型アウトリガーを装備することで操作安定性を確保しています。操作モードには、空中コンソールと手動ジョイスティックが含まれており、吊り上げ操作を正確に制御できます。その基本的な動作原理は、油圧システムを介してクレーンを駆動し、荷物の積み下ろし、ハンドリング、正確な位置決めを完了することです。

● 500人以上の従業員、大規模で高度な生産

● ブームトラック設計における30年の経験

● 適切なトラックの選択をお手伝いするプロの営業チーム

● 迅速に配送します。どんな注文でも歓迎します。

HOWO utility service boom crane truck

ハウオー 4x2 8トンブームクレーントラック
車両モデル:		CEEC5180GZY
シャーシの寸法とパラメータ	全体寸法（長さ x 幅 x 高さ）	9180x2500x3560mm
	カーゴボックス寸法（長さ x 幅 x 高さ）	6500x2400x700 んん
	ホイールベース:	4500 んん
重量と容量	車両総重量 / 車両重量:	18000/9885 kg
	ペイロード：	8トン
	車軸荷重:	6500 / 1150 0kg
エンジン	エンジンタイプ:	直列4気筒4ストローク、ターボチャージャー付き、インタークーラー付き、水冷
	エンジンモデル:	シノトラック MC05.21-50
	馬力：	151kW / 210馬力
	変位:	4.58リットル
	定格速度	2400rpm
	最大トルク	830N.m
	最大トルク速度	1300～1700rpm
	全負荷時の最小燃料消費量:	199g/kW.h
	排出基準：	ユーロ5
伝染 ; 感染	伝染 ; 感染：	DC7J100TC
	前進ギア:	7 スピードギア
	後進ギア:	1速ギア
ブレーキ	エアブレーキ
ジェネレータ	24V-80A
最高速度	時速95キロ
タクシー	座席数:	2
タクシー	タイプ	HOWO 4x2 中型トラックシャーシキャブ、エアコン付き
シャーシ	ドライブタイプ:	4倍 2、左ハンドル
	タイヤ:	6+1 （スペアタイヤ含む）
	タイヤモデル:	10.00R20
	最高速度:	時速110km
燃料タンク	番号：	1
	タイプ：	ディーゼル
	容量：	2 00L
構成:	1	パワーステアリングシステム
	2	空調
	3	反射マーキング
	4	ABS
	5	メンテナンスフリーバッテリー
クレーンパラメータ	ブランド	XCMG
	モデル	SQS200-4
	ブームタイプ	4 セクション伸縮ブーム
	マックス。リフト高さ	13 メートル
	最大揚力モーメント	200 kN•m
	最大アーム長	11.85メートル
	最大揚重能力	8000 kg
	クレーン重量	3350キログラム
	定格油圧	26MPa
	回転角度	360°全回転
	定格オイル流量	63 L/分

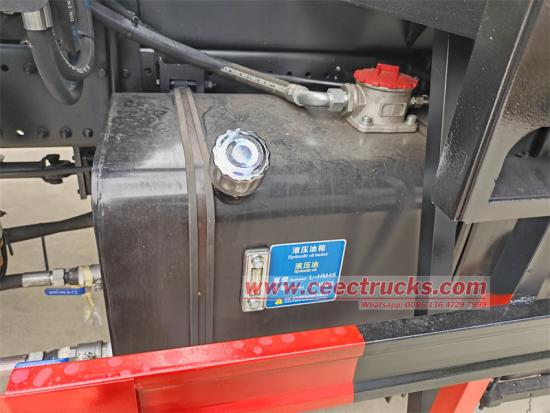

	オイルタンク容量	200 L
	アウトリガースパン	フロント H型 ,5580 んん
	設置スペース	860 んん
貨物箱	寸法	6500x2400x700 んん
貨物箱	厚さ	サイド4mm、ボトム5mm

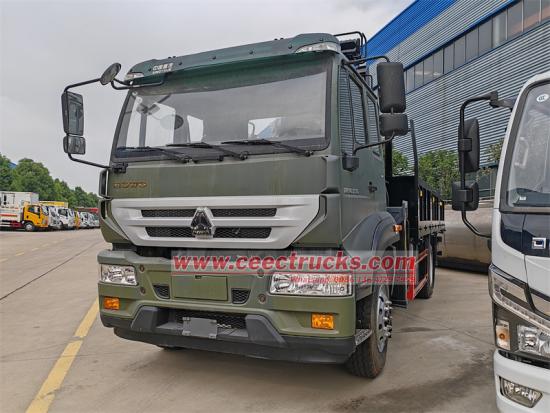

★ シャーシ構成: HOWO 4x2 大型トラックプラットフォーム

本車両はHOWO 4x2クラスIIシャーシをベースに改造され、ホイールベースは4500mmで、積載安定性と通行性の両方を考慮しています。ショートホイールベース設計により車両の旋回半径が小さく、狭い都市道路や複雑な建設現場に適しています。シャーシは高強度鋼製フレームを採用し、前軸荷重6.5トン、後軸荷重11.5トンの耐ねじれ性と高荷重条件下での耐久性を確保しています。

★ パワーシステム：効率的で環境に優しいユーロ5パワーチェーン

● エンジン： 中国国営重型トラックMC05.21-50直列4気筒ディーゼルエンジンを搭載し、排気量4.58L、最高出力210馬力（150kW）@2400rpm、最大トルク830N · m@1300-17800rpm。このエンジンは高圧コモンレール、EGR排気ガス再循環、DOC+DPF後処理技術を採用し、ユーロ5排出ガス基準を満たし、低燃費と低騒音を両立しています。

● 伝染 ; 感染： Sinotruk DC7J100TC 7速マニュアルトランスミッションと組み合わせると、スムーズなシフトと簡単な操作が可能になります。

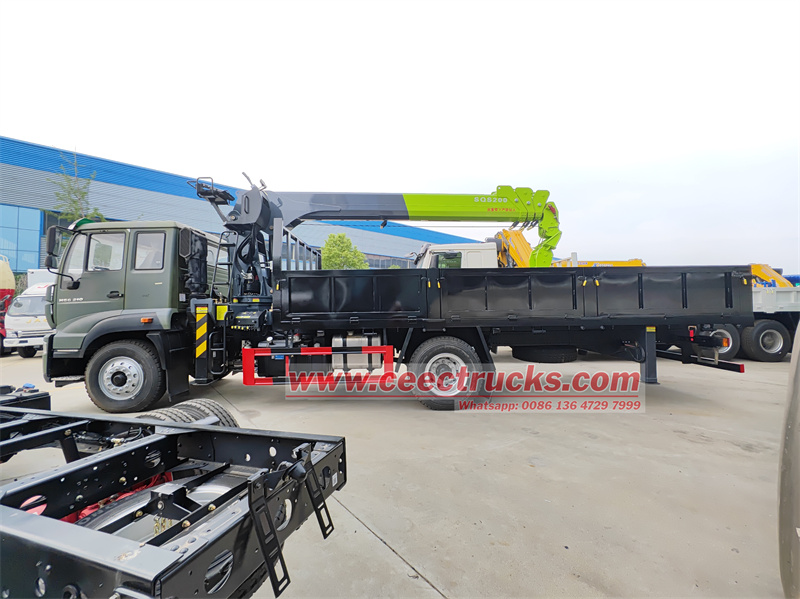

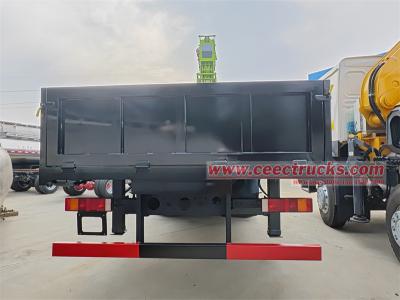

★ 上部構造：多機能貨物ボックスとクレーンの統合

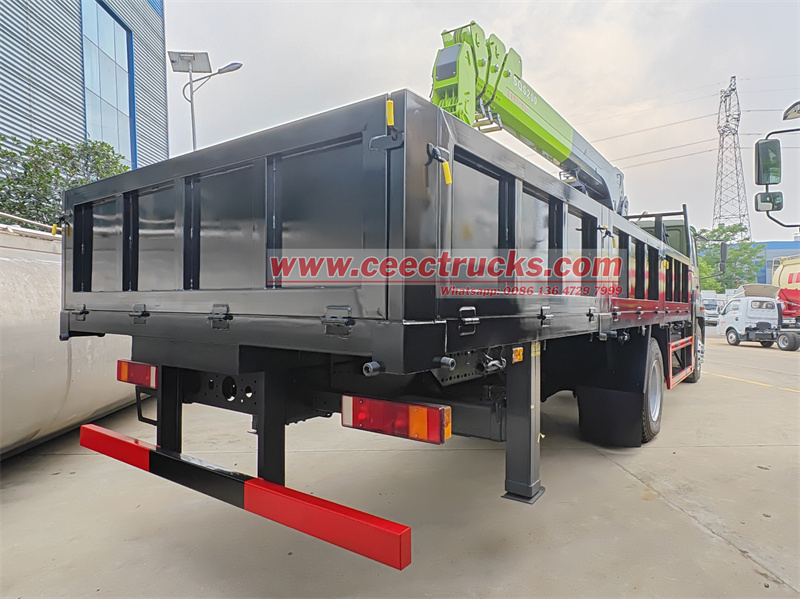

● 貨物ボックスサイズ: 6500 × 2400 × 700mm（長さ × 幅 × 高さ約10.9m、容積約10.9m ³ 底板は5mmの模様付き鋼板を使用し、側板は4mの鋼板で三面開放可能、油圧式尾板はオプションです。

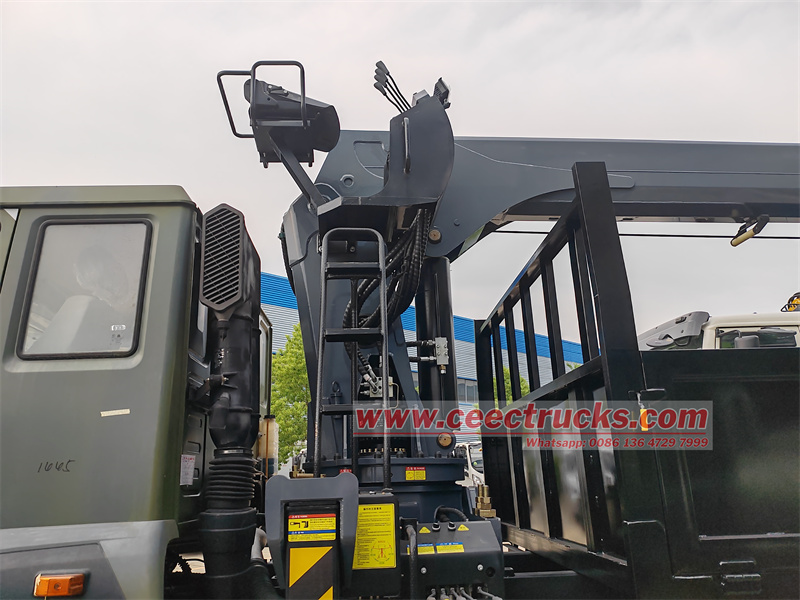

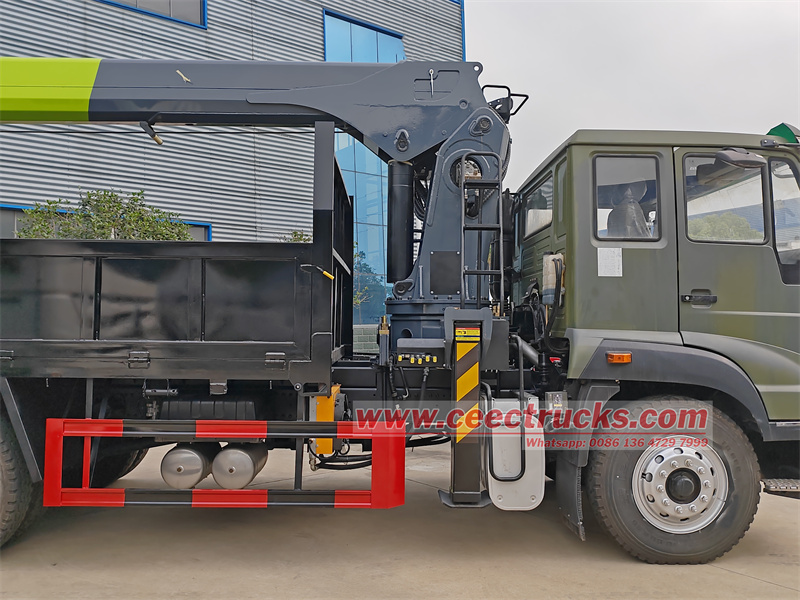

● クレーンレイアウト： XCMG KSQS200-4ストレートアームクレーンが貨物ボックスの前部に設置され、ターンテーブルはシャーシフレームにボルトで強固に接続され、安定性を高めるためにカウンターウェイトの設置位置が確保されています。貨物ボックスとクレーンの配置は、重心に基づいて計算されており、走行中の車軸荷重の適切な配分を確保しています。

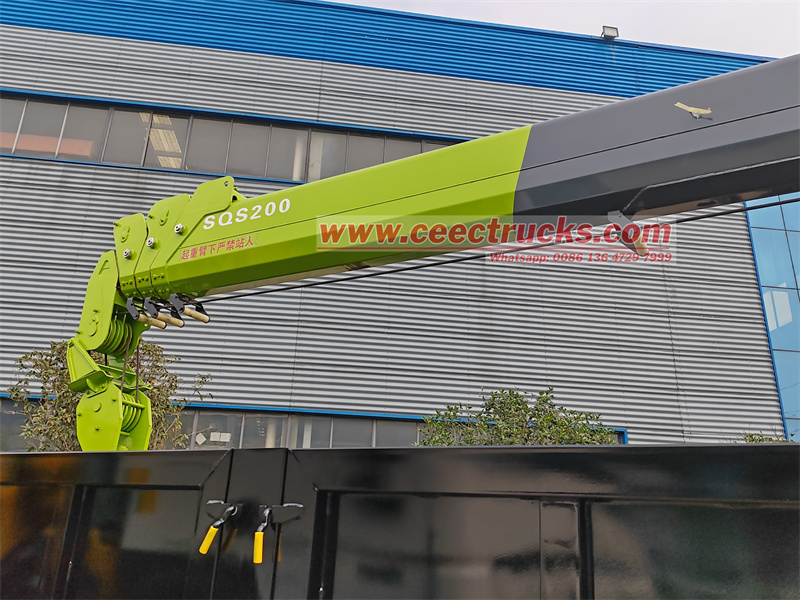

★ クレーン性能：XCMG SQS200-4プロフェッショナルリフティングシステム

● 基本パラメータ:

◇ 最大吊り上げ重量：8トン（アウトリガー全伸長時／クローズ作業時）

◇ 最大吊り上げトルク：200kN · m（腕 × 負荷）

◇ アーム長さ: 4セクション伸縮アーム、最大伸長11.85メートル、最大揚高13メートル

◇ 回転角度：360 ° 完全な油圧回転、無段階速度調節をサポート

● 油圧システム：

◇ 独立動力ユニット（オプションのシャーシパワーテイクオフドライブ）、作動圧力26Pa、流量63L/分

◇ ダブルシリンダーでブームの伸縮を制御し、ギヤモーターで回転を駆動し、ソレノイドバルブグループで正確な流量配分を実現します。

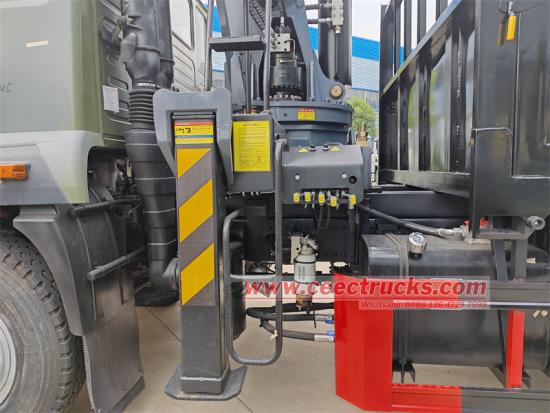

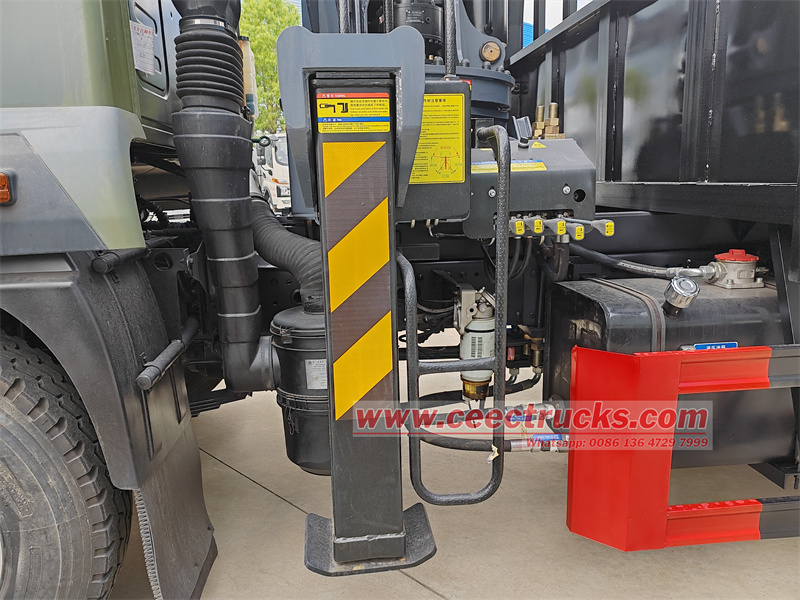

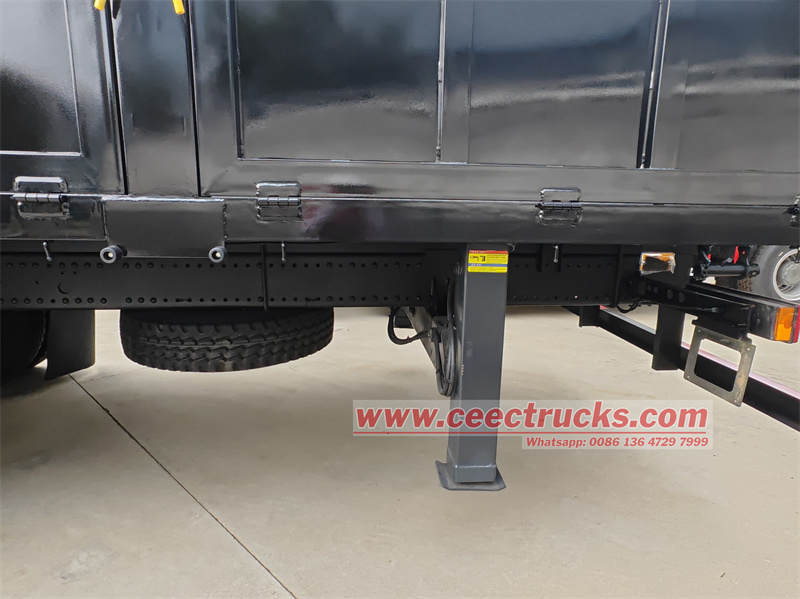

● アウトリガー構成:

◇ 4本のH型油圧アウトリガーが安定した吊り上げ作業をサポートします。

◇ アウトリガー先端にフローティングパッドを設け、軟弱地盤にも対応します。また、水平シリンダーには機械ロック機能を備え、操作中の不意の収縮を防止します。
