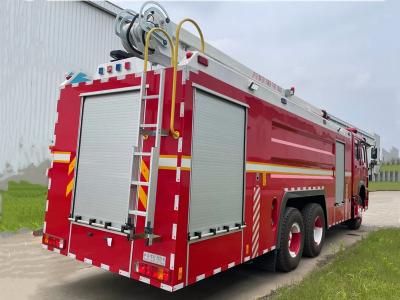

High lift fire truck made by Howo 6x4 chassis

20mジェットパワー搭載のHOWO高所消防車

Howo 6x4高所消防車は、コンパクトな構造、小型、幅広い操作調整範囲、柔軟な操作性、高低高度での救助および消火機能を備えています。強力なパワーと先進的な構成を備えたHowoの大型6x4シャーシを採用しています。PTOシャーシ独自のパワーテイクオフを採用し、最適なパワーマッチングを実現しています。サブフレームはねじれに強い大断面ボックス型構造を採用し、アウトリガーは短スパンH型構造を採用し、アームは折りたたみ式アームの組み合わせを採用することで、素早くスムーズな動きを実現しています。

製品起源:
China CEEC Trucks
労働能力:
8000L
寸法（mm）:
10500 × 2540 × 3820
ホイールベース（mm）:
4600+1370
エンジン出力:
340HP
エンジンタイプ:
WP.10.340
車軸駆動:
6X4,LHD
ギアボックス:
FAST 12-speed,manual
備考:
8000L stainless water tank

今すぐお問い合わせください

Howo 6x4高所消防車は、コンパクトな構造、小型、幅広い操作調整範囲、柔軟な操作性、高低高度での救助および消火機能を備えています。強力なパワーと先進的な構成を備えたHowoの大型6x4シャーシを採用しています。PTOシャーシのオリジナルのパワーテイクオフは、最高のパワーマッチングを備えています。サブフレームは、ねじれに強い大断面ボックス型構造を採用し、アウトリガーは短スパンH型構造を採用し、アームは折りたたみ式アームの組み合わせを採用し、素早くスムーズに動きます。旋回部には中央旋回ジョイントが装備されており、360度無限旋回角度を実現できます。Howo消防車には、大流量消防ポンプと消防砲が装備されています。水槽と水路はすべて高品質のステンレス鋼と高強度アルミニウム合金パイプで作られています。油圧システムは、高性能ポンプと電液比例制御モードを採用しています。電気システムは、成熟した信頼性の高いコントローラーCANバス通信技術と、多点集中操作を採用しています。

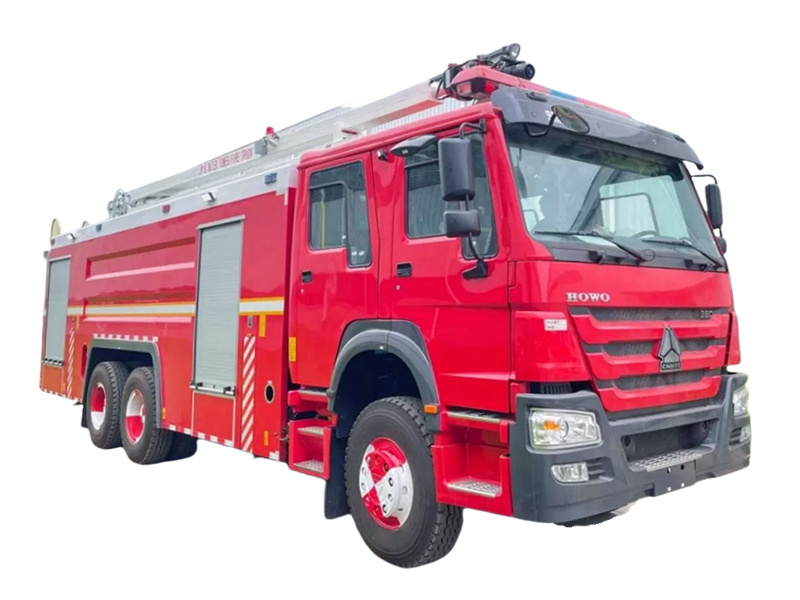

Howo water & foam with mounted high reach extendable turret

● 中国最高の消防車工場
● 30年以上の専門メーカーとしての経験
● お客様のご要望に合わせて設計
● 適切なトラックの選択をお手伝いするプロの営業チーム
● 優れたアフターサービスをご提供いたします

仕様：

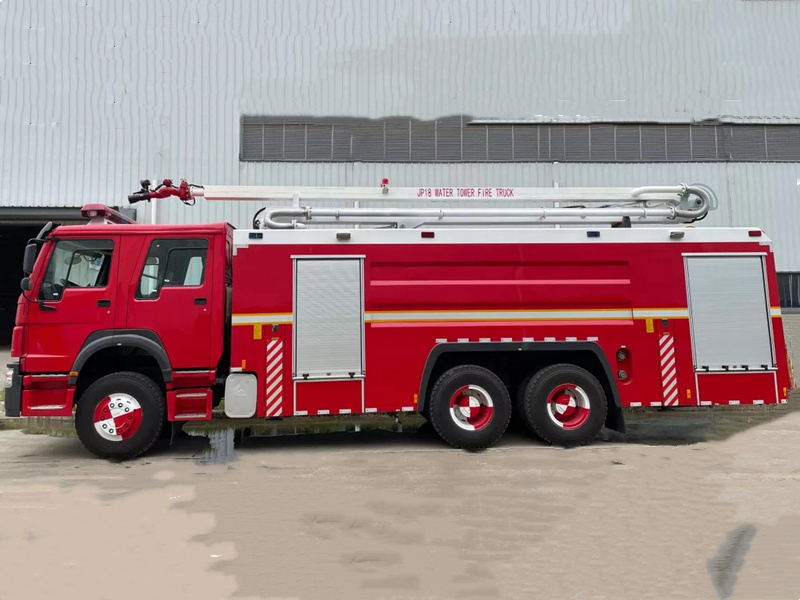

Howo water & foam with mounted high reach extendable turret

アイテム					ユニット	パラメータ
運転性能パラメータ	全体寸法（長さ×幅×高さ）				んん	10500×2540×3820
	最高速度				km/h	90
	最小回転直径				メートル	22
	最大登坂能力				％	40
	制動距離（全荷重、初期制動速度30km/h）				メートル	9
	進入/離脱角度				°	19/10
	ホイールベース				んん	4,600+1,370
	板バネの数					4/5/5
	タイヤの仕様					フロントホイール385/65R22.5 後輪315/80R22.5
	タイヤの数					10+1
	乗車可能な乗客数					2+4
品質パラメータ	消火剤定格積載質量		水		kg	8000
	消火剤定格積載質量		フォーム		kg	1000
	車両重量		車両		kg	22000
			第一車軸		kg	9000
			2番目の車軸		kg	15000
			3番目の車軸		kg	15000
シャーシ	ブランド					ハウオ
シャーシ	駆動システム					6x4
エンジン	モデル					WP.10.340
	変位				mL	9839
	排出基準					ユーロ6
	ブランド					ウェイチャイ
作業パフォーマンス	定格作業高さ				メートル	20
	最大動作範囲				メートル	8.3
	消防ポンプ			ブランド		中国のトップブランド
				モデル		CB10/100-TB
				限られたデータ	リットル/秒	100
				プリセット圧力	MPa	1.0
				吸水深度	メートル	7
				取水時間	s	≤85
	発射大砲	水泡両用砲		ブランド		中国のトップブランド
				モデル		PLKD8/80
				限られたデータ	リットル/秒	80
				プリセット圧力	MPa	0.8
				範囲	メートル	水≥75、フォーム≥70
		銃の頭振り幅（駆動状態の銃本体に対する相対値）		上と下		-30°～+70°
		銃の頭振り幅（駆動状態の銃本体に対する相対値）		右と左		≥340°
	アーム	範囲		下腕（水平面に対して）		0～+80°
	アーム	範囲		上腕に対する下腕		0～150°
	ブームの動作時間（ブームが完全に伸長し、振幅が最大角度に変更され、回転が 90° になる）				s	＜150
	アウトリガー展開時間				s	＜40
	ブーム回転速度				回転数	1～2
	アウトリガースパン（垂直×水平）				んん	5890×2150

主な特徴:

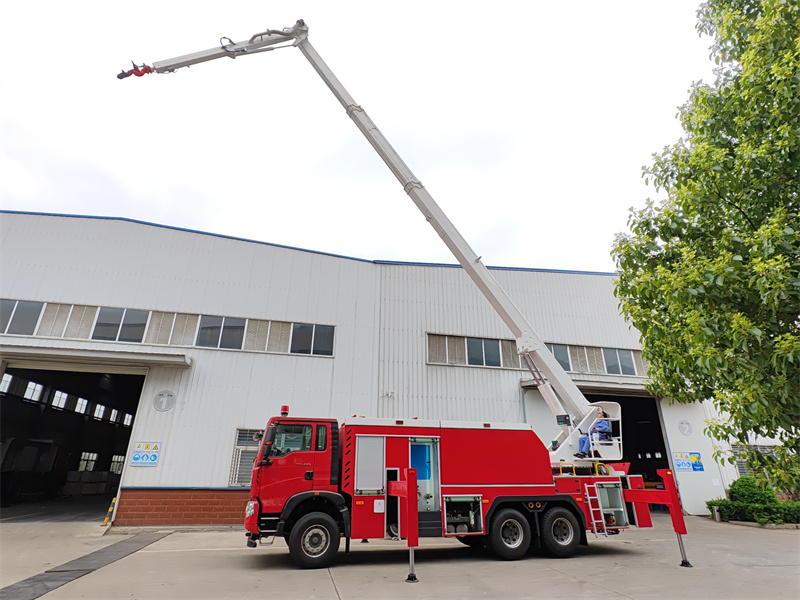

Howo water & foam with mounted high reach extendable turret

1) Howo 水泡消火装置は高到達距離の伸縮式タレットを搭載しており、高噴射消火機能を備え、アウトリガーとブームの移動速度が安定して速く、より早く作動状態に到達できます。

2) このトラックの設計技術は先進的で、品質は安全かつ信頼性が高く、主要な技術性能パラメータは国内の同様の製品の最高レベルに達しています。

3) 機械全体に高性能の電気油圧比例制御技術と油圧トランスミッションが採用されており、安定性、信頼性が高く、操作が簡単です。

4)折りたたみ式アーム構造を採用し、下アームは80°、下アームと上アームは150°の可動範囲で可動します。アーム断面は四角形の箱型構造を採用し、高強度鋼で溶接されています。

5) アームの回転にはバッファ機能があり、アームの回転機構はウォームギア構造を採用し、油圧システムにはバッファバルブが装備されており、スムーズで信頼性の高い始動とブレーキを実現でき、優れた微動性能を備えています。

主要コンポーネントの機能と特徴

ブーム構造

ブームは高強度合金鋼を溶接して製造されています。ブームは下部ブームと上部ブームで構成され、油圧シリンダーによって駆動されます。最大動作範囲は8.3メートル、360度連続回転、最大作業高さは20メートル、ブーム動作時間は40秒未満です。下部ブームは0°～80°の任意の角度で上昇可能です。下部ブームと上部ブームは0°～150°の任意の角度で上昇可能です。

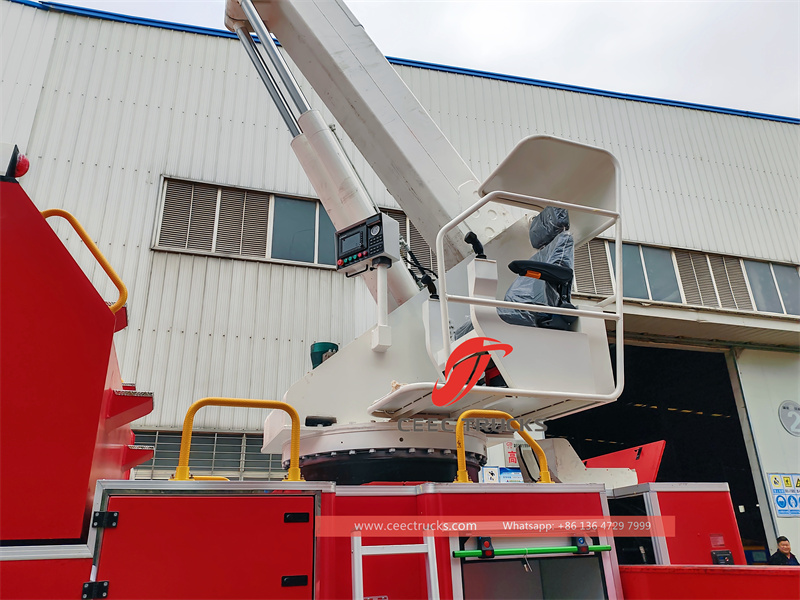

ターンテーブル構造

旋回機構は油圧モーターでウォームギアを駆動することで完成し、回転がスムーズでセルフロック式になっています。ラフィング機構はラフィング油圧シリンダー、ラフィングバランスバルブ、双方向油圧ロックの最適な組み合わせで実現され、ラフィングの同期性が良好で安全性が高いという特徴があります。
中心回転体

中央回転体は、車両の乗降時の油圧、電気回路、水回路の接続を実現するために使用され、ターンテーブルとアームの回転によって引き起こされる油圧パイプライン、電気回路、水回路の損傷を回避します。

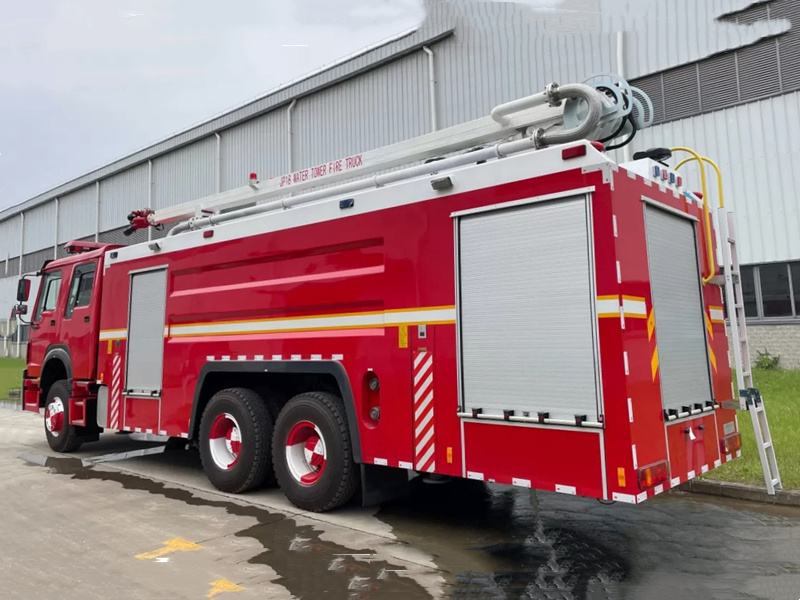

Howo water & foam with mounted high reach extendable turret

電動リモコン式火砲

この消火砲は中国の有名ブランドが製造しており、水と泡の両方に手動式の消火砲を使用しています。

1) モデル: PLKD8/80。

2) 材質：砲頭はアルミニウム合金製、砲本体は鋳鉄製です。

3) 発射砲流量：0〜4800L/分、定格圧力≤1.0MPa。

4) 射程範囲：水中射程範囲 ≥ 75 メートル、泡射程範囲 ≥ 70 メートル。

5) 回転角度：水平回転角度0度〜340度、仰角-30度〜+70度。
消防ポンプシステム

この消防ポンプは、中国の有名ブランドCB10/100-TBが製造・提供しています。吐出量は毎分6000リットル、吸水深は7メートル以上、転水時間は50秒未満です。高度な技術性能を備えたコンピューター自動電圧安定化装置を搭載しています。自動泡混合装置：混合比率は1%～10%です。
水道システム

消火システムの配管は、ステンレス鋼管＋アルミ合金管で構成されています。中央の回転体を介して上部車両まで水管が到達し、給水または泡消火のニーズに対応します。上部アームヘッドには電動リモコン式放水砲が装備されており、水流形状（直進・放水）を切り替え、水または泡を噴射することができます。車両底部には給水口が設けられており、高層ビルの大流量消火ニーズに対応しています。
