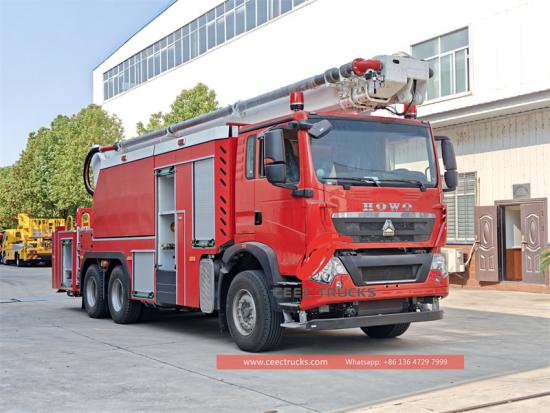

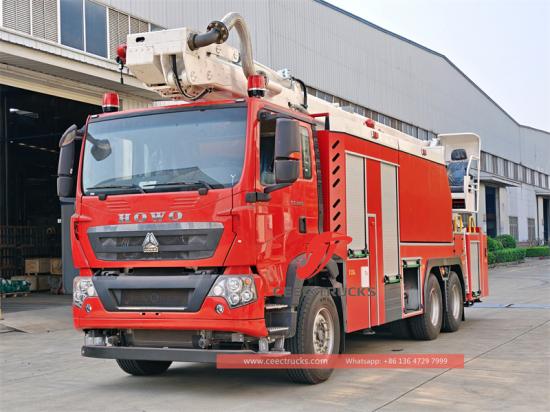

Rescue Fire Truck made by Howo 6x4 chassis

Howo 大型ハイリフト消防車

高所伸縮式タレット、ブーム、その他の関連構造部品を搭載したHOWO水泡消火設備は、当社の先進的な製造技術を駆使して製造されており、効率性と信頼性に優れ、国際的に先進的な水準を誇っています。HOWO高所消防は、コンパクトな構造、小型、操作調整範囲の広さ、柔軟な操作性を備え、高所および低所の救助・消火機能を備えています。救助消防車、高所ジェット消防車などの機能を統合した多機能消防設備です。

リードタイム:
90 Days
労働能力:
10000L
寸法（mm）:
10500 x 2540 × 3820
ホイールベース（mm）:
4600+1370
エンジン出力:
371HP
エンジンタイプ:
WP.10 371
車軸駆動:
6X4,LHD
ギアボックス:
FAST 12-speed,manual
備考:
8000L water tank and 2000L foam tank

今すぐお問い合わせください

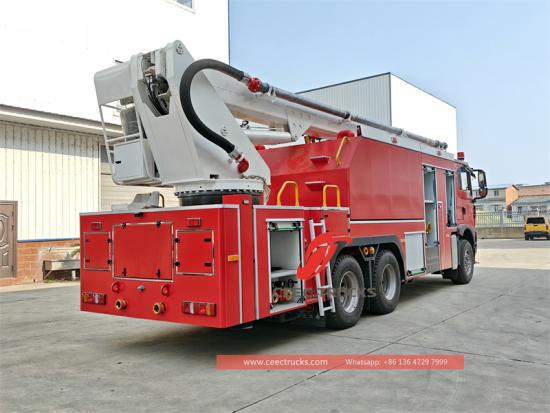

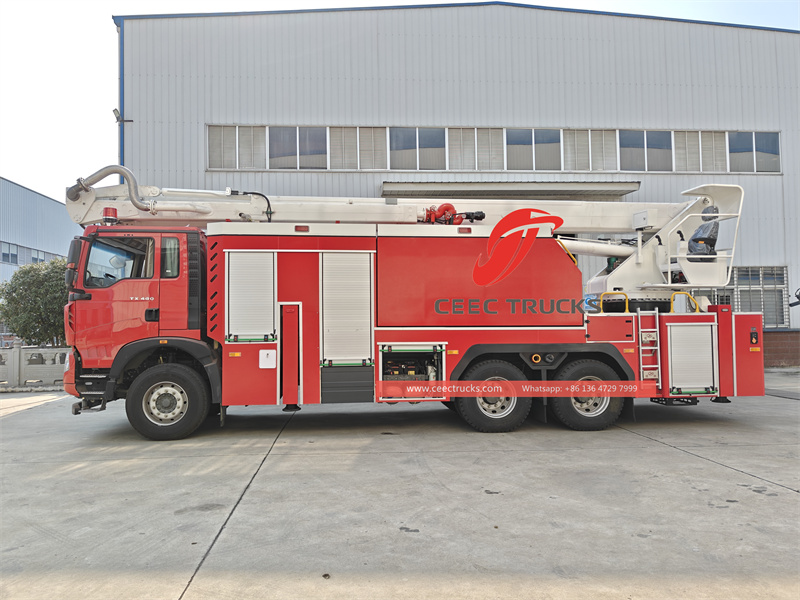

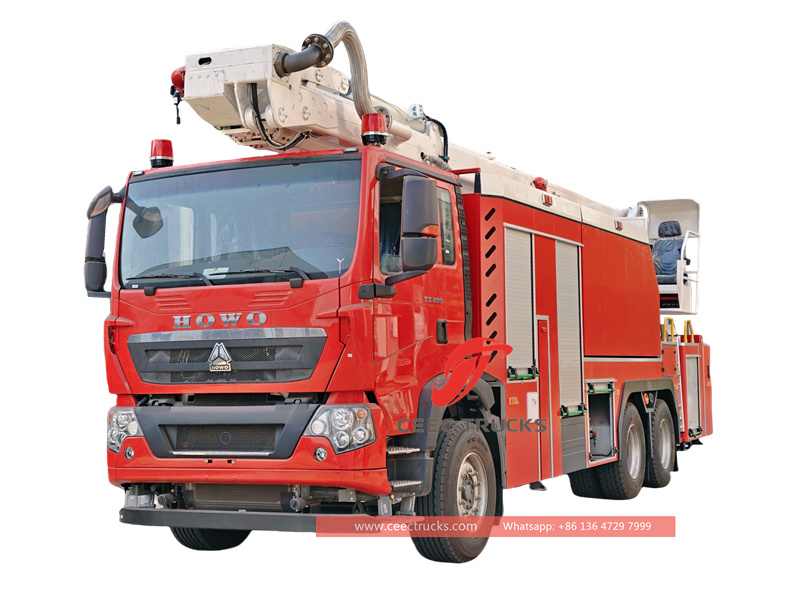

Howo water & foam with mounted high reach extendable turret

Howo高揚力消防車は、中国のHowo重型シャーシを改造したもので、強力なパワーと先進的な構成を備えています。パワーテイクオフはオリジナルのシャーシパワーテイクオフで、最も優れたパワーマッチングを備えています。サブフレームは、ねじれ抵抗に優れた大断面箱型構造を採用し、アウトリガーは短スパンH型構造を採用し、アームは折りたたみ式アームの組み合わせを採用し、迅速かつスムーズに動きます。旋回部には、360度無制限の旋回角度を実現できる中央旋回ジョイントが装備されています。Howo高揚力消防車には、大流量消防ポンプと火災監視装置が搭載されており、貯水槽と水路はすべて高品質のステンレス鋼と高強度アルミニウム合金管で作られています。油圧システムは、高性能ポンプと電液比例制御モードを採用しています。電気システムは、成熟した信頼性の高いコントローラCANバス通信技術と、多点集中操作を採用しています。車体は防錆アルミ合金スキン構造を採用し、装備箱は大容量のローリングドア構造を採用しています。HOWOハイリフト消防車は充実した支援設備を備え、自前の貯水槽、消火栓、池などから手軽に給水でき、中継給水も可能です。排水口と注水口は車体の左右に対称に配置されており、様々な現場の要求に完全に応えます。

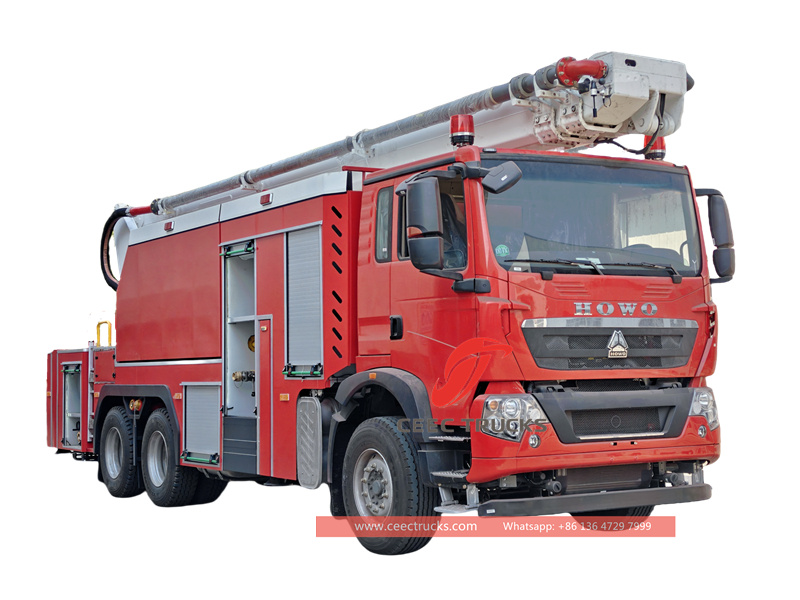

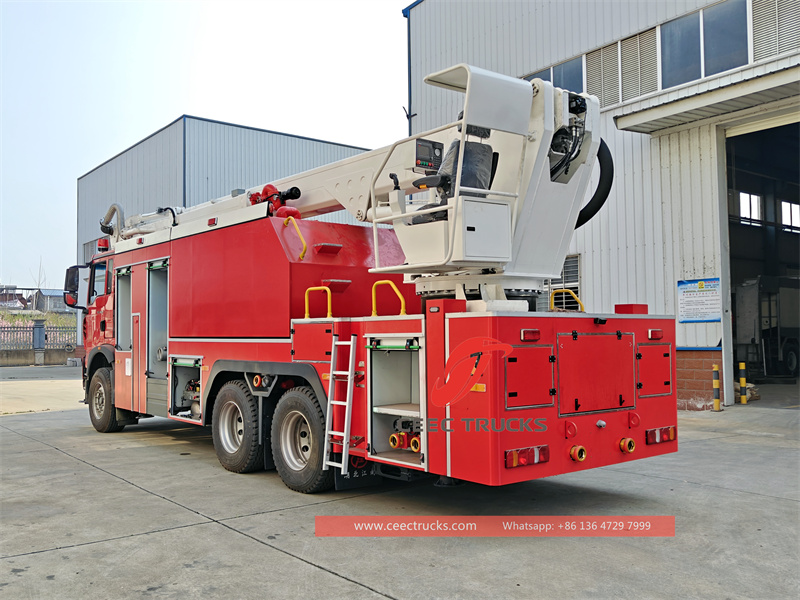

Howo water & foam with mounted high reach extendable turret

â— 中国最高の消防車工場
â— 30年以上の専門メーカーとしての経験
â— お客様のご要望に合わせて設計
â— 適切なトラックの選択をお手伝いするプロの営業チーム
â— 優れたアフターサービスをご提供いたします

仕様：

Howo water & foam with mounted high reach extendable turret

運転状態の主な技術的パラメータ
アイテム			ユニット	パラメータ
運転性能パラメータ	全体寸法（長さ×幅×高さ）		んん	10500×2540×3820
	最高速度		km/h	90
	最小回転直径		メートル	22
	最大登坂能力		ï¼…	40
	制動距離（全荷重、初期制動速度30km/h）		メートル	9
	進入/離脱角度		°	19/10
	ホイールベース		んん	4,600+1,370
	板バネの数			4/5/5
	タイヤの仕様			前輪 385/65R22.5 後輪315/80R22.5
	タイヤの数			10+1
	乗車可能な乗客数			2歳以上4
品質パラメータ	消火剤定格積載質量	水	kg	8000
		フォーム	kg	1000
	車両重量	車両	kg	22000
		第一車軸	kg	9000
		2番目の車軸	kg	15000
		3番目の車軸	kg	15000
シャーシ	モデル			ハウオ
	駆動システム			6x4
エンジン	モデル			WP.371
	変位		mL	9839
	排出基準			ユーロ3
	ブランド			ウェイチャイ

Howo water & foam with mounted high reach extendable turret

運用状況の主な技術的パラメータ
アイテム				ユニット	パラメータ
作業パフォーマンス	定格作業高さ			メートル	20
	最大動作範囲			メートル	8.3
	消防ポンプ		ブランド		中国のトップブランド
			モデル		CB10/100-TB
			限られたデータ	リットル/秒	100
			プリセット圧力	MPa	1.0
			吸水深度	メートル	7
			取水時間	s	≤85
	発射大砲	水泡両用砲	ブランド		中国のトップブランド
			モデル		PLKD8/80
			限られたデータ	リットル/秒	80
			プリセット圧力	MPa	0.8
			範囲	メートル	水≥75ï¼Œフォーム≥70
		銃の頭振り幅（駆動状態の銃本体に対する相対値）	上と下		-30°ï½ž+70°
		銃の頭振り幅（駆動状態の銃本体に対する相対値）	右と左		≥340°
	アーム	範囲	下腕（水平面に対して）		0ï½ž+80°
	アーム	範囲	上腕に対する下腕		0ï½ž150°
	ブームの動作時間（ブームが完全に伸長し、振幅が最大角度に変更され、回転が 90° になる）			s	ï¼œ150
	アウトリガー展開時間			s	ï¼œ40
	ブーム回転速度			回転数	1ï½ž2

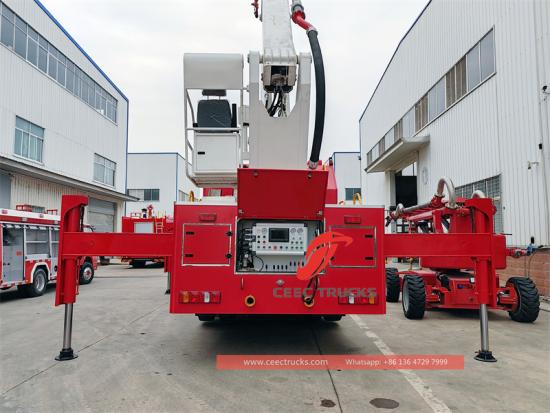

	アウトリガースパン（垂直×水平）			んん	5890×2150

主な特徴:

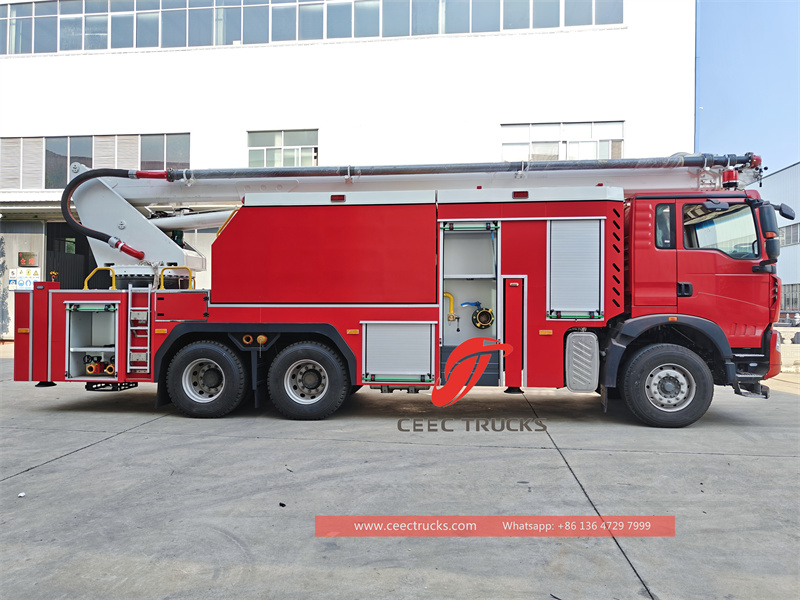

Howo water & foam with mounted high reach extendable turret

1) Howo 水泡消火装置は高到達距離の伸縮式タレットを搭載しており、高噴射消火機能を備え、アウトリガーとブームの移動速度が安定して速く、より早く作動状態に到達できます。

2) このトラックの設計技術は先進的で、品質は安全かつ信頼性が高く、主要な技術性能パラメータは国内の同様の製品の最高レベルに達しています。

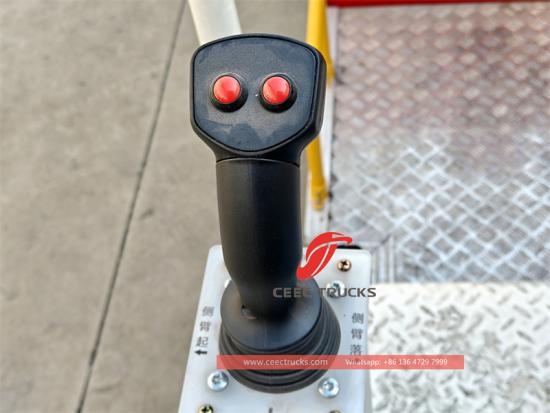

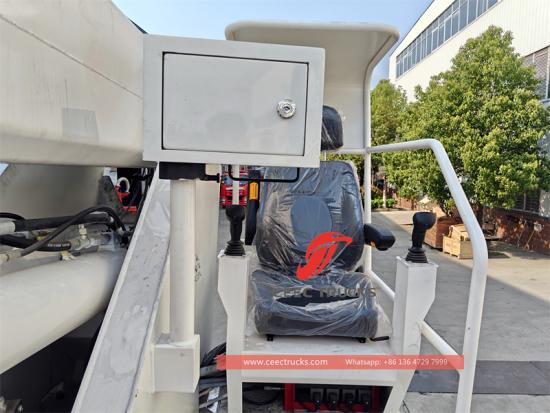

3) 機械全体に高性能の電気油圧比例制御技術と油圧トランスミッションが採用されており、安定性、信頼性が高く、操作が簡単です。

4)折りたたみ式アーム構造を採用し、下アームは80°、下アームと上アームは150°の可動範囲で可動します。アーム断面は四角形の箱型構造を採用し、高強度鋼で溶接されています。

5) アームの回転にはバッファ機能があり、アームの回転機構はウォームギア構造を採用し、油圧システムにはバッファバルブが装備されており、スムーズで信頼性の高い始動とブレーキを実現でき、優れた微動性能を備えています。

主要コンポーネントの機能と特徴

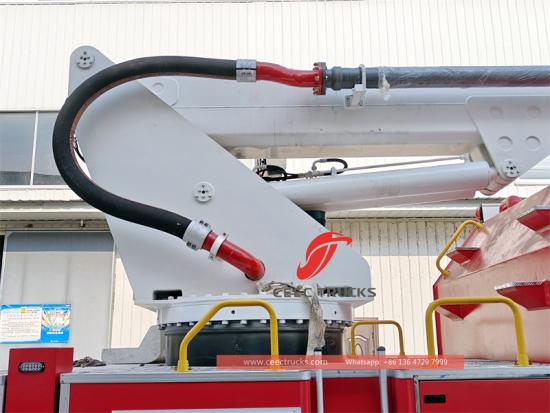

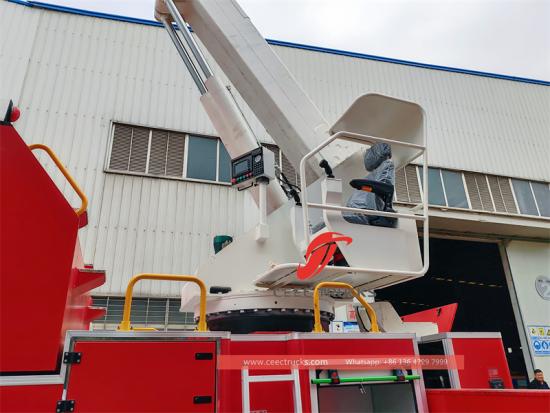

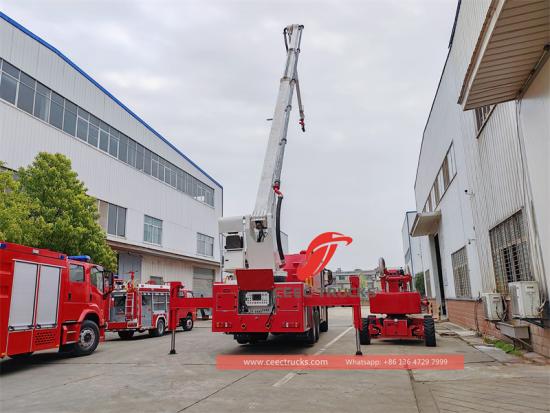

ブーム構造

ブームは高強度合金鋼を溶接して製造されています。ブームは下部ブームと上部ブームで構成され、油圧シリンダーで駆動されます。最大動作範囲は8.3メートル、360度連続回転、最大作業高さは20メートル、ブーム動作時間は40秒未満です。下部ブームは0°～80°の任意の角度で上昇可能です。下部ブームと上部ブームは0°～150°の任意の角度で上昇可能です。

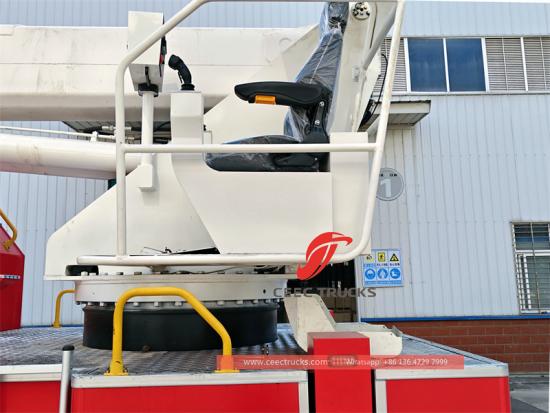

ターンテーブル構造

旋回機構は油圧モーターでウォームギアを駆動することで完成し、回転がスムーズでセルフロック式になっています。ラフィング機構はラフィング油圧シリンダー、ラフィングバランスバルブ、双方向油圧ロックの最適な組み合わせで実現され、ラフィングの同期性が良好で安全性が高いという特徴があります。

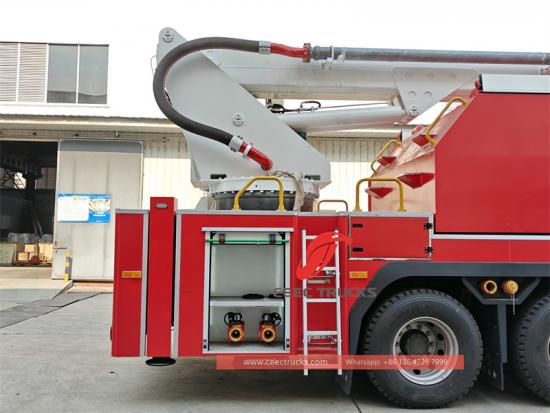

中心回転体

中央回転体は、車両の乗降時の油圧、電気回路、水回路の接続を実現するために使用され、ターンテーブルとアームの回転によって引き起こされる油圧パイプライン、電気回路、水回路の損傷を回避します。

Howo water & foam with mounted high reach extendable turret

電動リモコン式火砲

この消火砲は中国の有名ブランドが製造しており、水と泡の両方に手動式の消火砲を使用しています。

1) モデル: PLKD8/80。

2) 材質：砲頭はアルミニウム合金製、砲本体は鋳鉄製です。

3) 発射砲流量：0〜4800L/分、定格圧力≤1.0MPa。

4) 射程範囲：水中射程範囲 ≥ 75 メートル、泡射程範囲 ≥ 70 メートル。

5) 回転角度：水平回転角度0度〜340度、仰角-30度〜+70度。
消防ポンプシステム

この消防ポンプは、中国の有名ブランドCB10/100-TBが製造・提供しています。吐出量は毎分6000リットル、吸水深は7メートル以上、転水時間は50秒未満です。高度な技術性能を備えたコンピューター自動電圧安定化装置を搭載しています。自動泡混合装置：混合比率は1%～10%です。

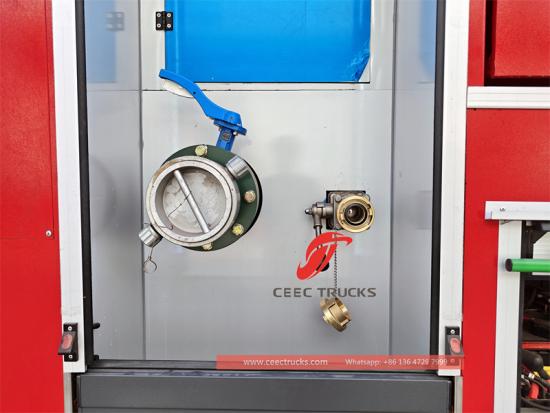

水道システム

消火システムの配管は、ステンレス鋼管＋アルミ合金管で構成されています。中央の回転体を介して上部車両まで水管が到達し、給水または泡消火のニーズに対応します。上部アームヘッドには電動リモコン式放水砲が装備されており、水流形状（直進・放水）を切り替え、水または泡を噴射することができます。車両底部には給水口が設けられており、高層ビルの大流量消火ニーズに対応しています。
