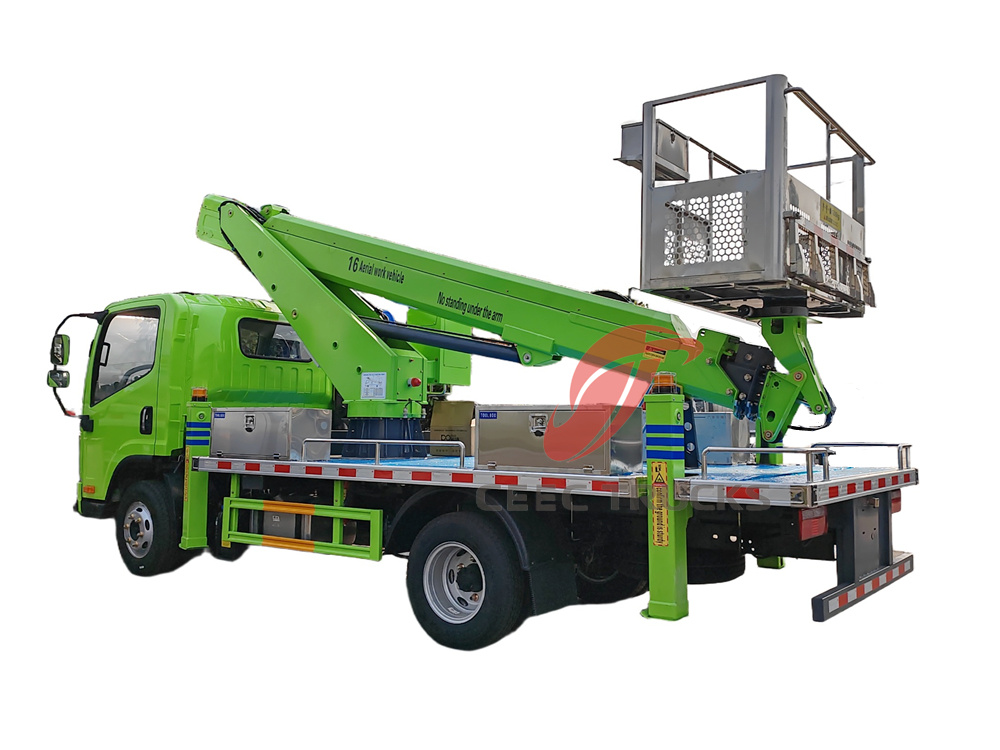

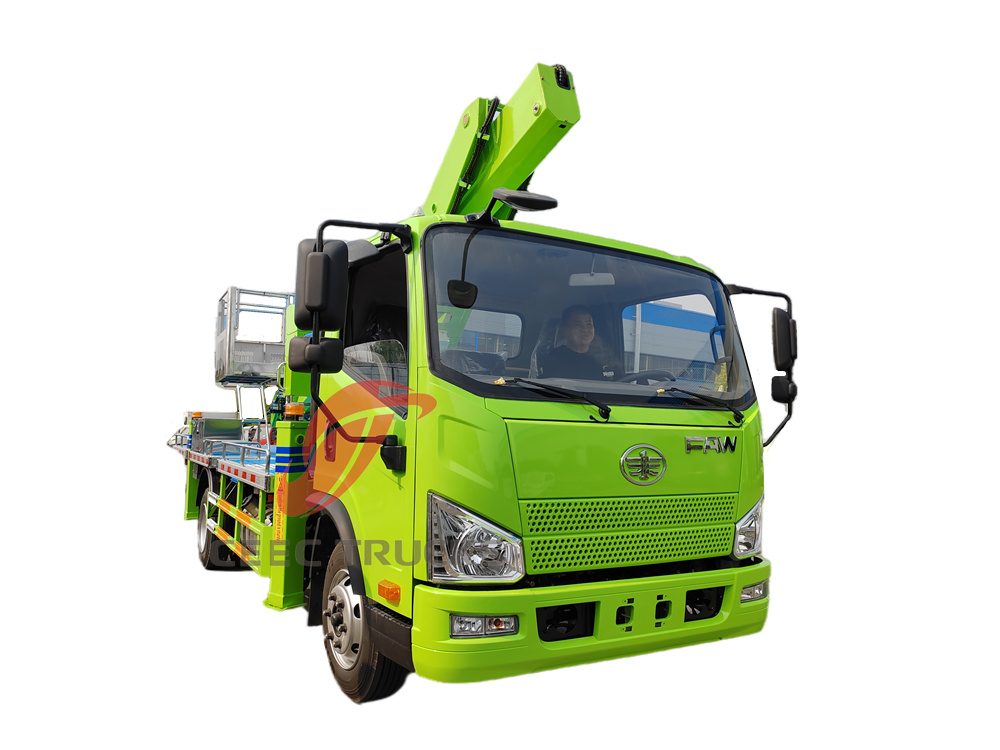

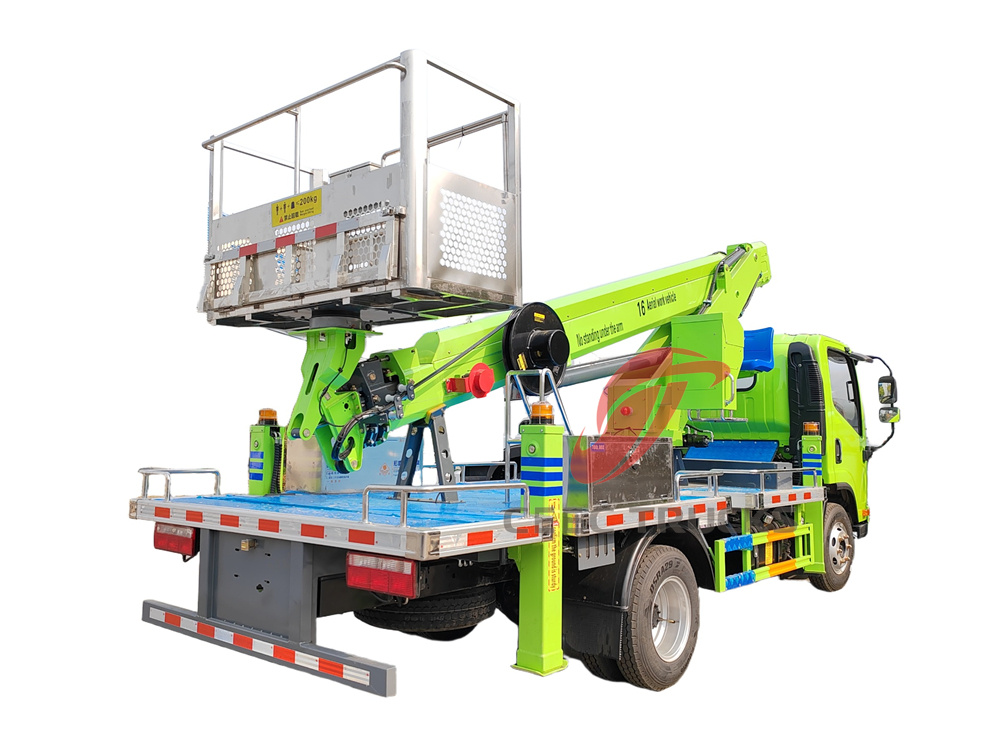

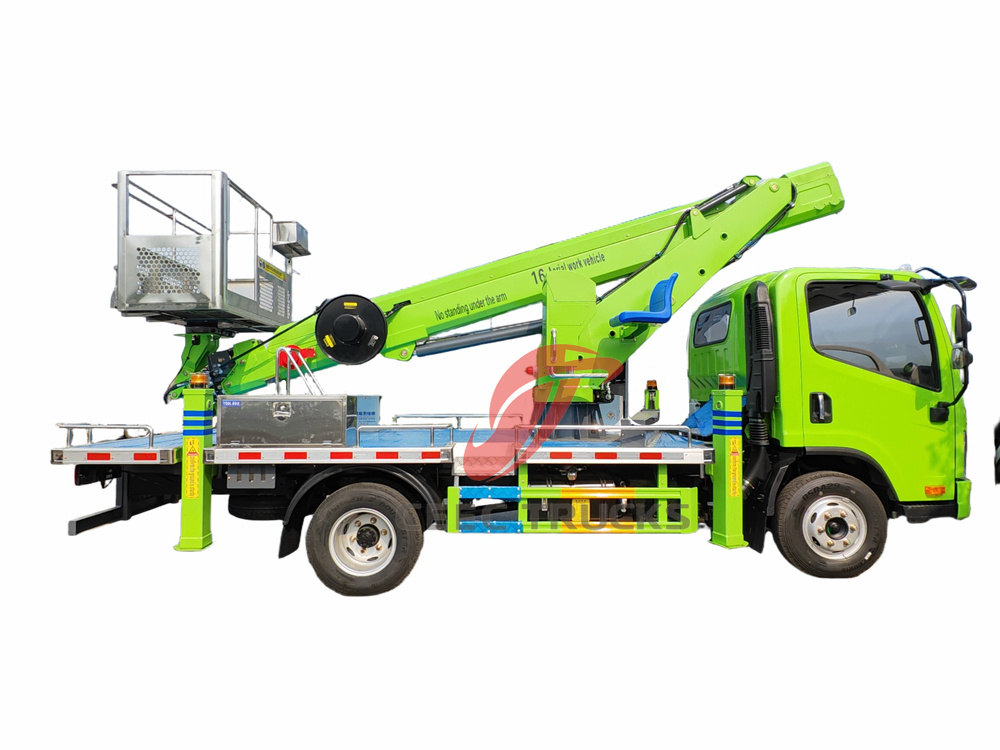

FAW 16m 多関節式高所作業車

そのFAW 16m 多関節式高所作業車FAW J6FシリーズCA1040シャーシをベースに、Xichai製130馬力のNational VIエンジンとWLY 6速ギアボックスを搭載し、パワフルで環境に優しい。上部には全長16メートルの4段直腕式高所作業アームを採用。油圧駆動により、多段同期伸縮と360度回転を実現。°連続回転。自動水平調整システムにより、操作は正確で安定しています。尾翼作業台は200kgの耐荷重があり、滑り止めアルミプレートと回転機能を備え、多角度操作のニーズを満たしています。車両は前部4本のV字型脚と後部H字型脚で支えられ、ワンボタン水平調整機能により複雑な地形にも適応できます。操作制御は、地上有線と無線のリモコンデュアルモードを統合し、複数の安全保護（過負荷警報、油圧過負荷保護、衝突防止システム、緊急保護、インターロック機構など）を備え、効率と安全性を確保しています。この車両は、市政、建設、工業などの分野で広く使用されており、空中作業の信頼できる選択肢です。

● 中国最高のいすゞ製高所作業車工場
● お客様のご要望に合わせて設計

● OEMカスタマイズサービス、会社のロゴを印刷

● 迅速な配達時間、10日以内に発送
● 24ヶ月の長期保証期間

シャーシシステム

●. シャーシモデル:FAW J6FシリーズCA1040軽トラックのシャーシ改造をベースに、耐荷重性と通行性の両方を考慮したエンジニアリング改造用に特別に設計されています。

●. 電力システム：

♦ エンジン:Xichai CA4DB1-13E6、130馬力（95kW）、国家VI排出ガス基準、2.2L排気量、ターボチャージャー技術、安定した出力と優れた燃費。

♦ トランスミッション：WLY 6速マニュアルトランスミッションは、ギア位置が明確でシフトが簡単で、複雑な作業条件にも適応できます。

●ホイールベースと駆動方式： 3300mmのホイールベース、適切な前車軸荷重配分、強力な後車軸荷重支持能力、油圧パワーステアリングシステムを備え、柔軟な制御。

●. ブレーキシステム： フロントディスクブレーキとリアドラムブレーキ、ABSアンチロックブレーキシステムとの組み合わせにより、運転の安全性を確保します。

上位システム

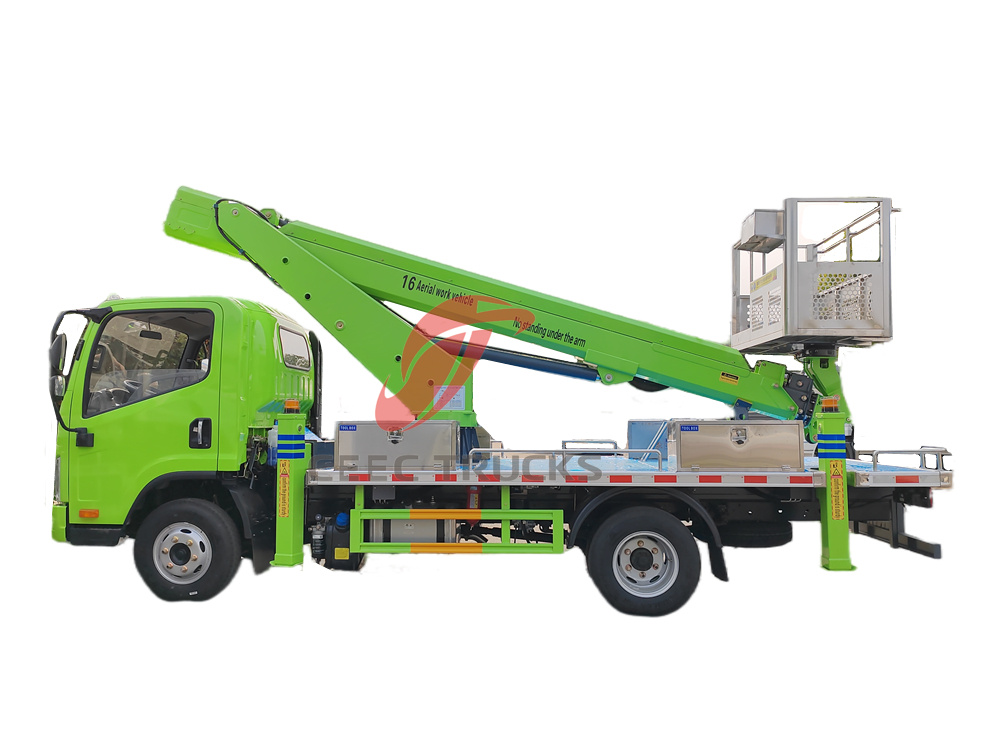

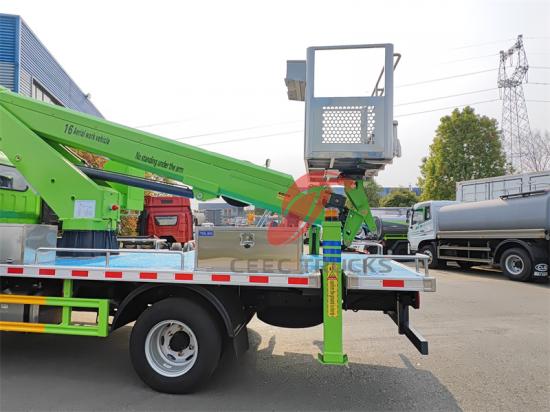

●. 高所作業用ブーム

♦ 構造形態：4 セクションのストレート アーム、高強度マンガン鋼の溶接構造、最適化されたアーム断面設計、優れた曲げおよびねじり耐性。

●. アームパラメータ:

♦全長:約16メートル（垂直作業高さ）、水平伸長約11メートル（アーム完全伸長状態）。

♦ 伸縮方式：高精度比例弁を備えたフル油圧駆動により、多段同期伸縮と単段独立制御が可能で、アームはブレずにスムーズに動きます。伸縮機構はダブルチェーン＋油圧シリンダーリンクを採用し、動きがスムーズで引っ掛かりがありません。

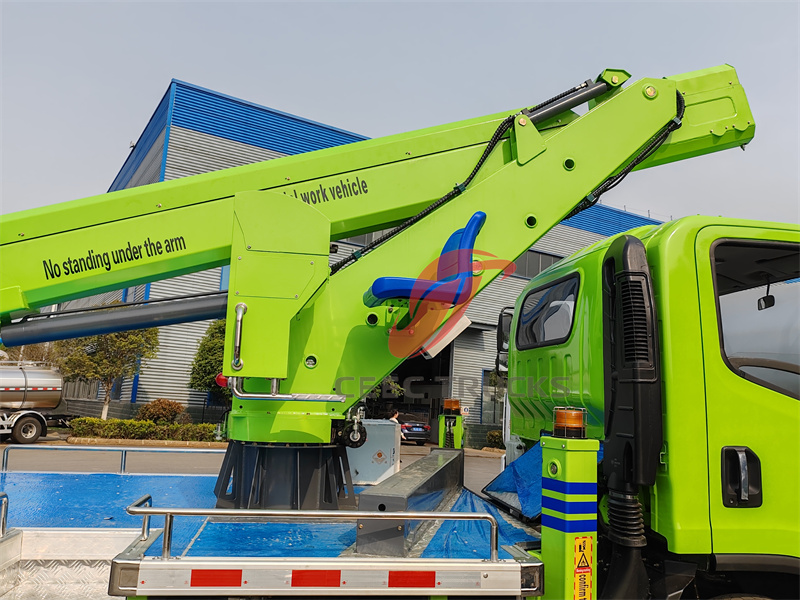

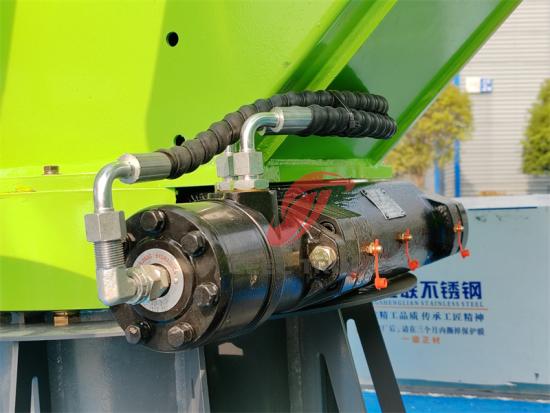

♦ 回転機構：360°連続回転、回転速度調整可能、油圧ロック装置を装備、正確な操作位置決め。

♦レベル調整システム:自動油圧レベリングにより、作業台は常に水平に保たれ、複雑な地形での作業にも適応します。

♦ 安全限界：角度センサー、振幅センサー、ダブルバランスバルブを装備し、アームの姿勢をリアルタイムで監視し、過負荷および過幅操作を自動的に制限します。

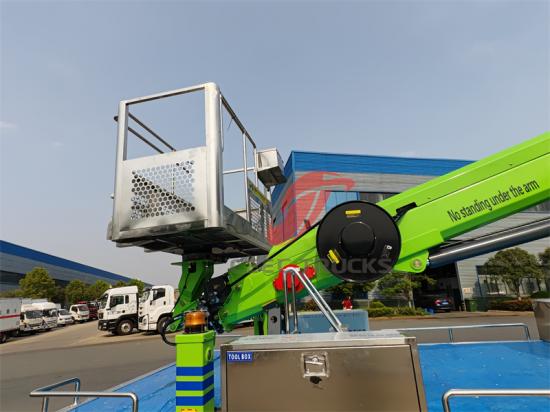

●. 作業台

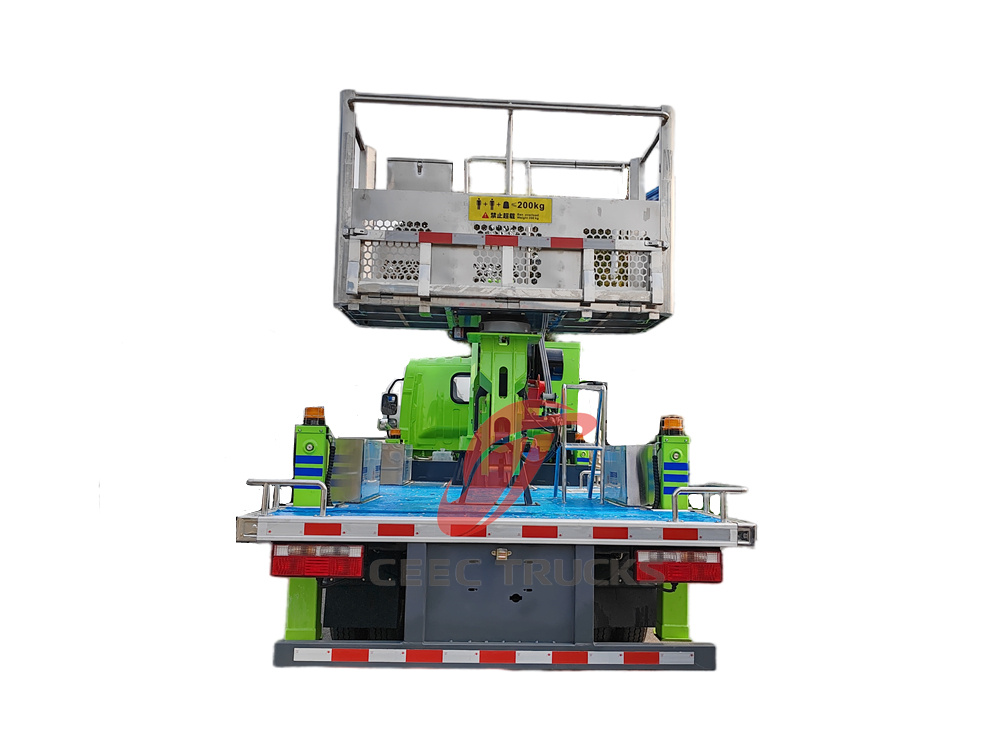

♦ 積載量：テール作業台の定格荷重は 200kg で、2 人が同時に作業するニーズを満たすことができます。

♦ プラットフォームサイズ：長さ×幅×高さ＝1.8m×0.7m×1.1m、滑り止め模様のアルミ板とフェンスを装備し、作業スペースは広くて安全です。

♦ 補助機能:

水平調整と反転: 作業台は手動または油圧で ±90° 反転できるため、材料の移動やツールの保管に便利です。

緊急降下：停電や油圧故障の際に人員の安全な避難を確保するための機械式緊急降下装置を装備しています。

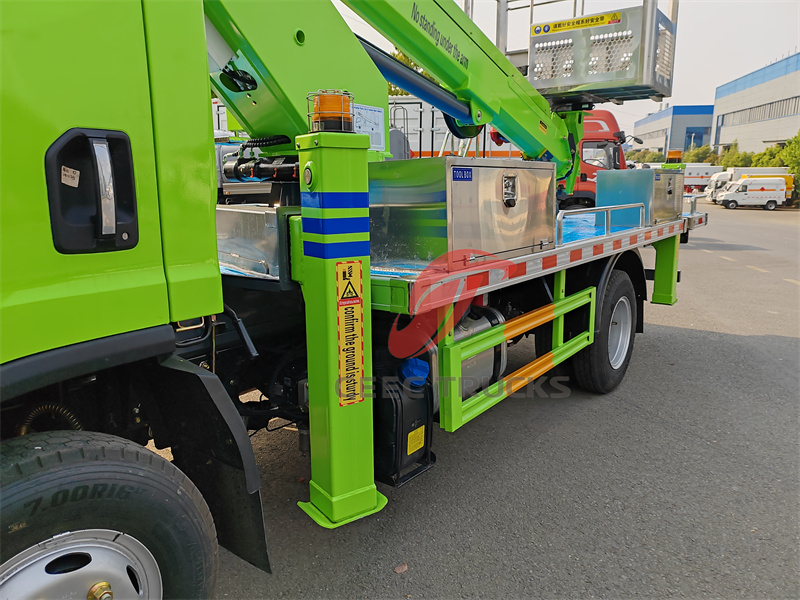

●. アウトリガーシステム

♦ 構造形態：アウトリガーは合計4本、フロントVタイプ、リアHタイプがあり、片側独立制御、全幅および半幅操作モードをサポートします。

♦サポート方法：油圧式垂直アウトリガーは、水平調整機能と自動水平調整機能を備えており、不整地での作業時に車両の安定性を確保します。双方向油圧ロックと機械式水平調整装置を備えており、アウトリガーが完全に伸びていない状態ではブームが自動的にロックされます。

♦スパン範囲:前部アウトリガースパンは3.2メートル、後部アウトリガースパンは3.5メートルで、狭い場所での作業に適しています。

●. 制御システム

♦操作方法：

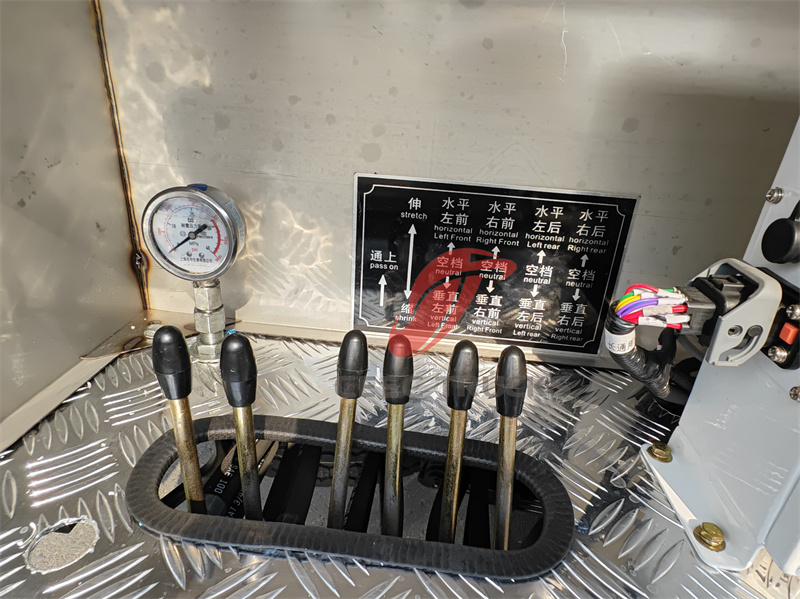

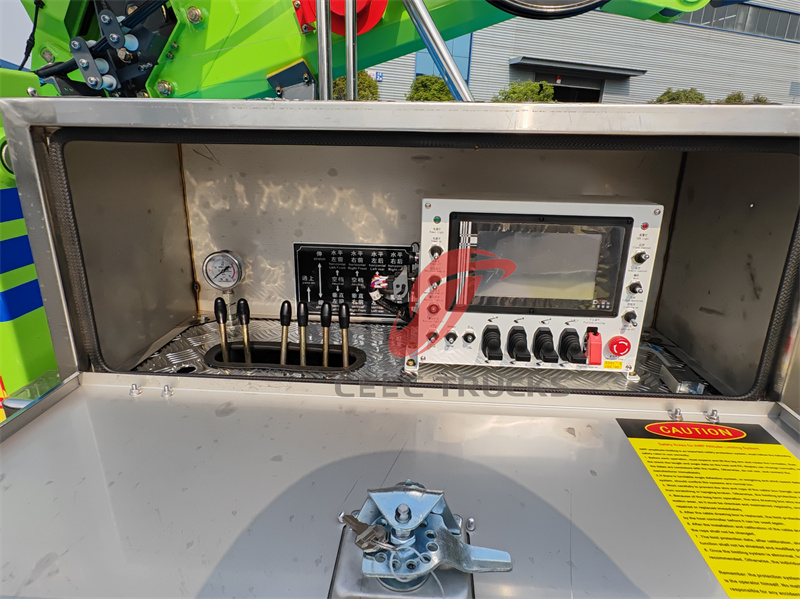

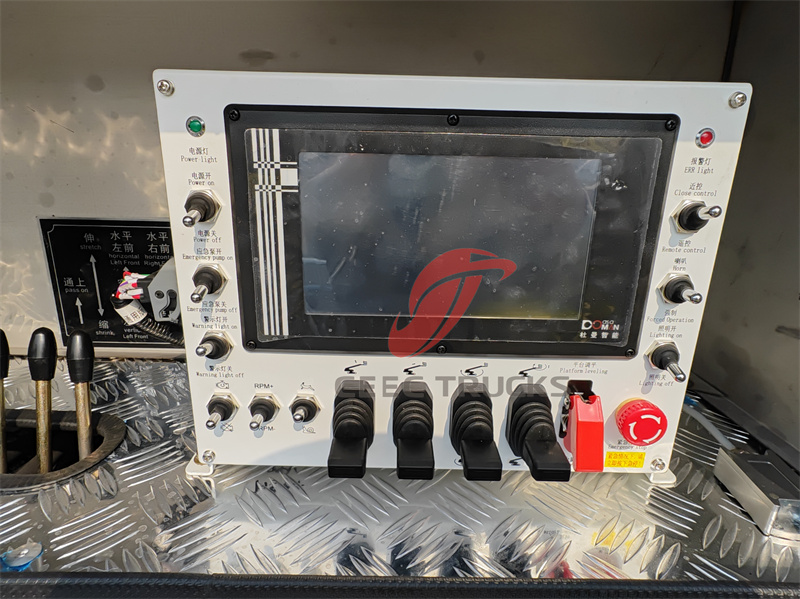

地上制御ボックス：一体型操作パネル、緊急停止ボタン、アウトリガー制御、ブーム操作などの機能を備え、直感的で便利な操作が可能です。

ワイヤレスリモコン: 2.4Gワイヤレスリモコン、長いリモコン距離、ワンボタンリセットと緊急ブレーキをサポートし、操作の安全性を向上します。

♦ 安全装置：

負荷リミッター: 作業台の負荷をリアルタイムで監視し、過負荷になると自動的にアラームを鳴らし、移動を制限します。

衝突防止システム: ブームの移動軌跡を検知し、障害物に遭遇すると自動的に減速または停止します。

油圧過負荷保護：油圧システムには、過圧と衝撃を防ぐためのオーバーフロー バルブとバランス バルブが装備されています。

緊急保護：油圧システムは冗長設計になっており、突然の停電の場合でもブームを手動で減圧して格納できます。プラットフォームが過負荷になると、電源が自動的に切断されます。

●. 補助システム

♦ 警告装置：安全上の危険がないように、音と光の警報およびアウトリガー警告灯を装備しています。

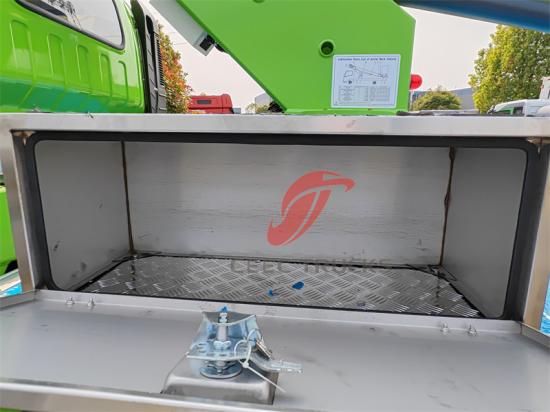

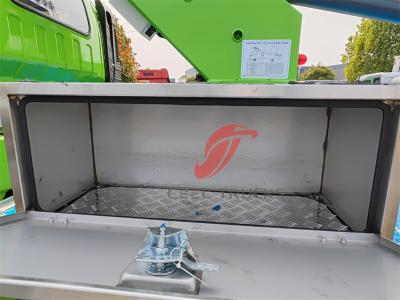

♦ ツールボックス: シャーシの左側に、よく使用するツールやスペアパーツを保管するためのツールボックスが 2 つ配置されています。

技術的な利点

1. 効率的な運用：ブームは柔軟性があり、旋回半径が小さいため、市街地の道路や工場の作業場などの狭いスペースに適しています。

2. 安全で信頼できる：複数の安全保護装置が国家基準を満たしています。

3. メンテナンスが簡単：モジュール設計で、油圧システムと電気システムがパーティションに配置されており、日常の検査やメンテナンスに便利です。

4. 環境適応性：ユーロVI排出エンジンは環境保護要件を満たし、油圧システムは優れた低温始動性能を備え、-20℃～45℃の周囲温度に適応します。

アプリケーションシナリオ

• 都市工学：街路灯のメンテナンス、橋梁の点検、信号機の設置など。

• 産業分野:工場設備のメンテナンス、パイプラインの設置、貯蔵棚の建設など。

• 建設業界:外壁装飾、ガラスカーテンウォール清掃、鉄骨溶接など。
