CB10/30消防ポンプの構造と特性

消防分野において、消防ポンプは消防車の心臓部であり、その性能は消火効率と効果に直接影響を及ぼします。本日は、CB10/30自動車用消防ポンプの構造特性を詳しく解説し、このポンプに適した消防車モデルをいくつかご紹介します。皆様がご自身のニーズに合った消防設備をより深く理解し、お選びいただけるようお手伝いいたします。

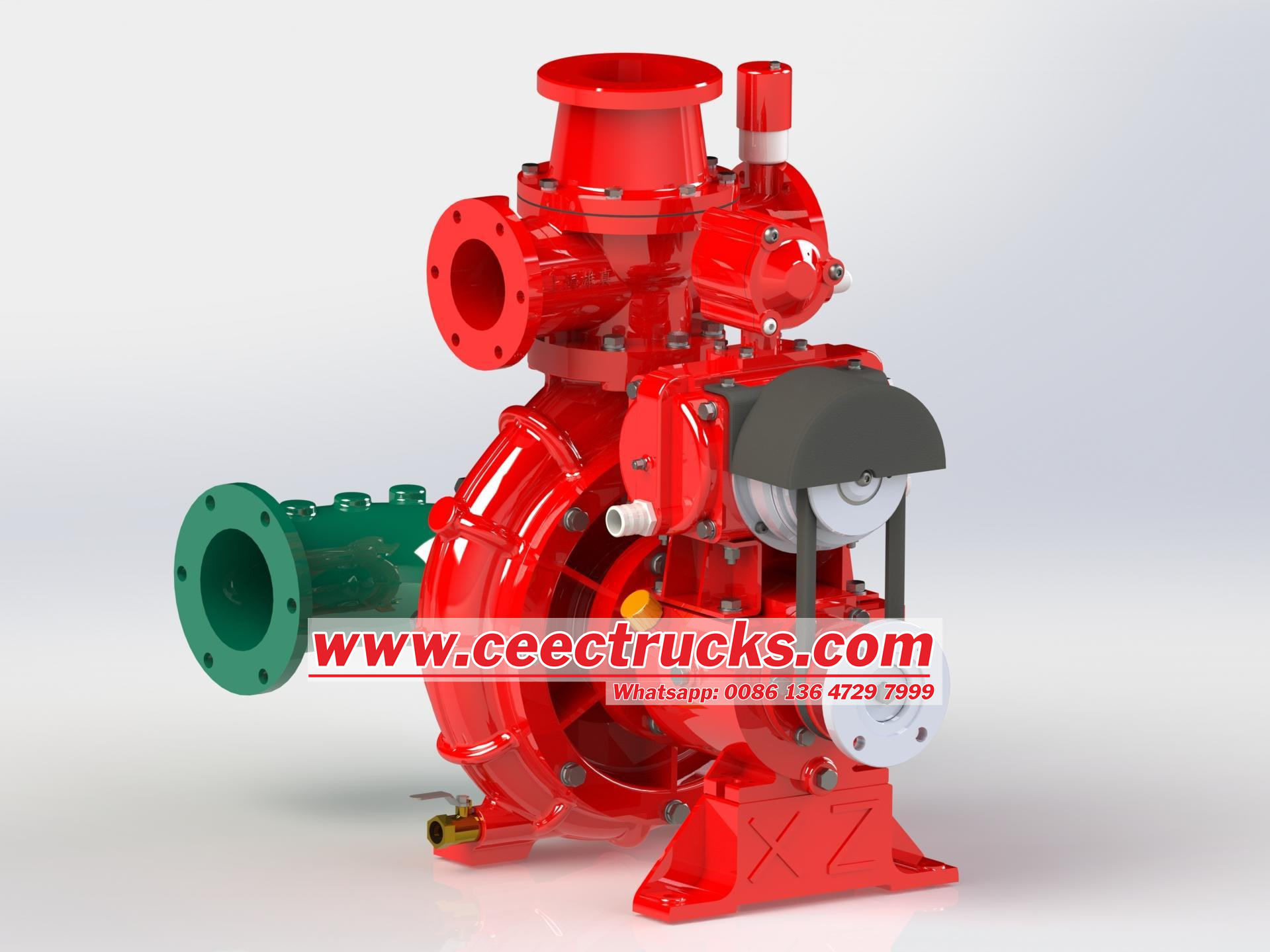

I. CB10/30消防ポンプの概要

CB10/30自動車用消防ポンプは、消防車専用に設計された低圧消防ポンプです。コンパクトな構造と安定した性能は、2ピストンプライミング装置を備えた単段遠心水ポンプ設計によって実現されています。この設計により、ポンプは始動時に迅速にプライミングを行い、設定圧力に達すると自動的に解除されるため、ポンプの正常な動作が確保されます。CB10/30消防ポンプは、効率的なプライミングシステムに加え、インテリジェントな圧力制御、容易なメンテナンス、高い信頼性を備えており、消防車分野における理想的な選択肢となっています。

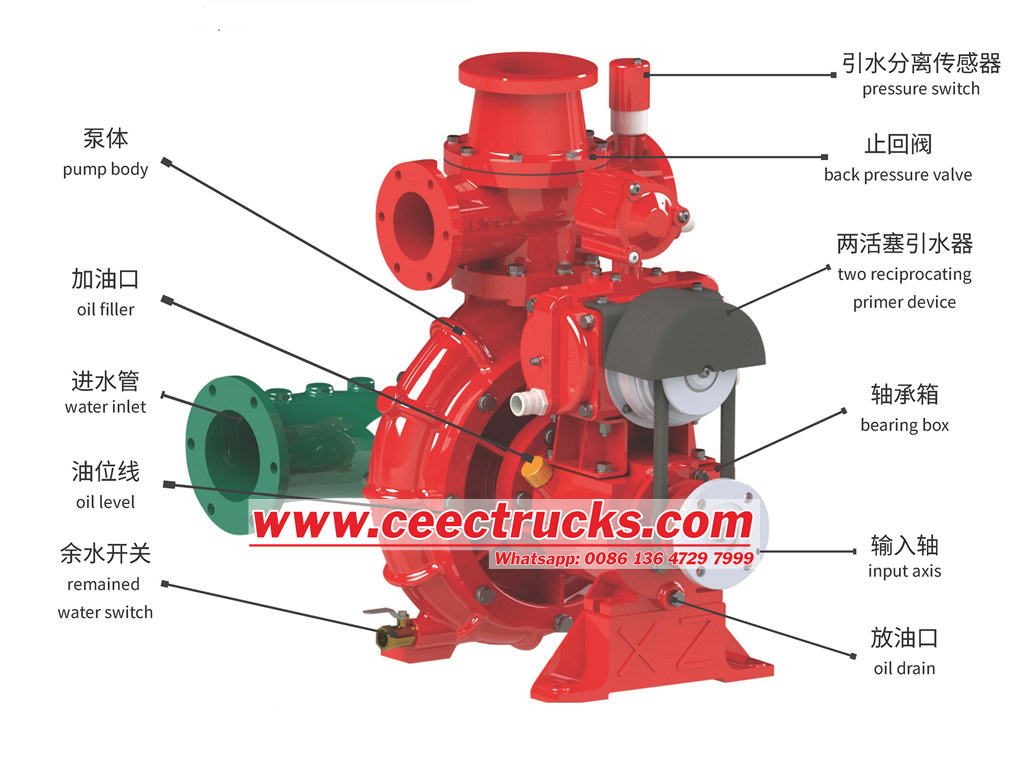

II. CB10/30消防ポンプの構造特性

1. ポンプ本体の構造

CB10/30車両用消防ポンプのポンプ本体は、高品質の鋳鉄またはステンレス鋼製で、高圧および腐食耐性を備えています。ポンプ本体の内部設計は合理的で、滑らかな流路により水流抵抗が低減され、ポンプ効率が向上します。さらに、ポンプ本体にはオイル注入口とドレンポートが設けられており、ポンプのメンテナンスと整備が容易です。

2.プライミング装置

CB10/30消防ポンプは、2ピストンプライミング装置を搭載しており、これは大きな特徴です。ポンプ本体の始動と同時にプライミング装置が自動的に回転し、ポンプへのプライミングを行います。これにより、短時間で迅速な給水が可能になります。設定圧力に達すると、プライミング装置は自動的に解除され、ポンプの通常運転への支障を回避します。この設計は、プライミング効率を向上させるだけでなく、ポンプの信頼性と安定性も向上させます。

3. チェックバルブ

ポンプ出口には逆止弁が設置されており、ポンプ停止時に水の逆流を防ぎ、ポンプやその他の配管部品の損傷を防ぎます。逆止弁は低い開弁圧力でしっかりと閉じるため、ポンプの安全な運転を確保します。

4. ベアリングとシャフトシール

CB10/30消防ポンプのベアリングは高品質の材料で作られており、強力な耐荷重性と優れた耐摩耗性を備えています。軸シールは機械式またはパッキングシール方式を採用しており、ポンプからの油漏れを効果的に防止します。さらに、ベアリングボックスにはオイルレベルラインが装備されており、潤滑油の点検と補充が容易です。

5. インテリジェントな圧力制御

CB10/30消防ポンプには、ポンプの圧力状態をリアルタイムで監視できるプライミング分離センサーが搭載されています。圧力が設定値に達すると、センサーは信号を送信し、プライミング装置の解除を制御します。これにより、ポンプが最適な状態で稼働します。このインテリジェントな圧力制御方法は、ポンプの自動化を向上させるだけでなく、ポンプの安全性と信頼性も向上させます。

6. 残水スイッチ

CB10/30消防ポンプには、水不足状態での運転によるポンプの損傷を防ぐため、残水スイッチが搭載されています。ポンプ内の水位が不足すると、残水スイッチが自動的に警報を発し、ポンプの運転を停止してポンプの損傷を防ぎます。この設計は、ポンプの安全性を向上させるだけでなく、ポンプの寿命を延ばします。

III. CB10/30消防ポンプの仕様

IV. CB10/30消防ポンプに適した消防車モデル

CB10/30消防ポンプは、優れた性能と安定性を備え、様々な消防車モデルに広く採用されています。以下は、このポンプが適合する消防車モデルの一部です。

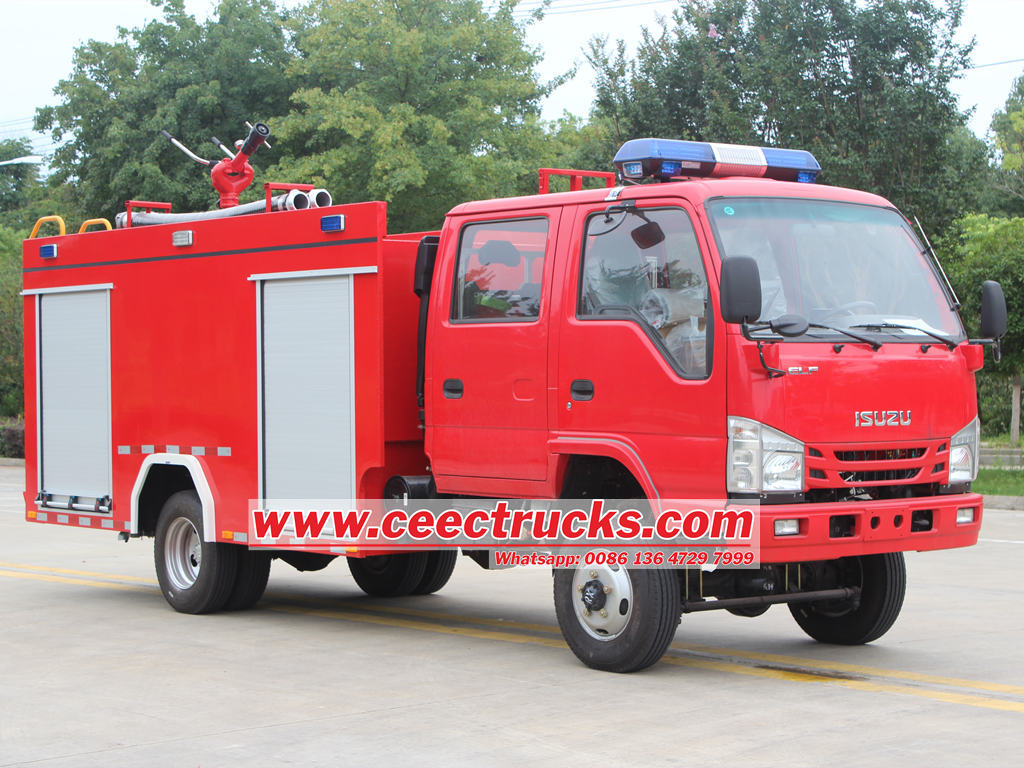

1. いすゞ 2000L 水タンク消防車

ISUZU 2000L水タンク消防車は、小型消防車で、CB10/30消防ポンプを搭載することで消火能力が大幅に向上します。ISUZUシャーシを採用した本モデルは、力強い運動性能と安定した操縦性を特徴としています。2000リットルの水タンク容量は、一般的な火災現場のニーズに十分対応できます。効率的なプライミングシステムとCB10/30消防ポンプの安定した性能と相まって、迅速な消火活動への参加を可能にし、消防隊員を強力にサポートします。

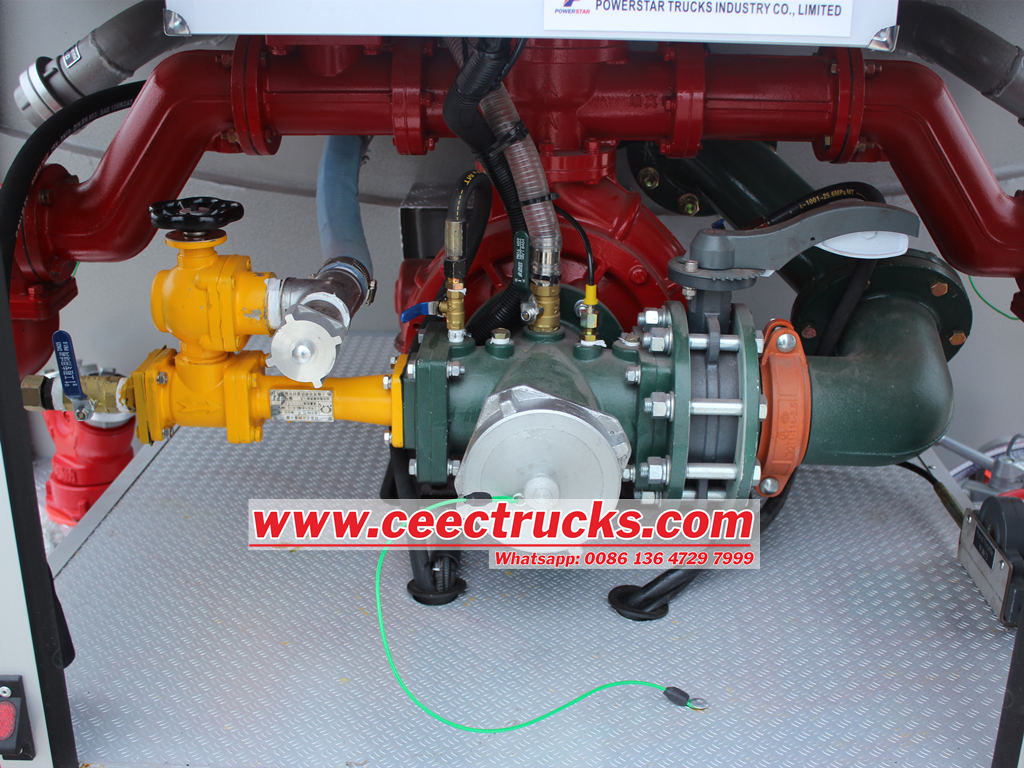

2. いすゞ 3000L 泡消防車

ISUZU 3000L泡消防車は、消火活動だけでなく、泡散布などの特殊用途にも対応できる多機能消防車です。ISUZUシャーシを採用し、優れた走行性と安定性を誇ります。水タンク容量2000リットル、泡タンク容量1000リットルを備え、CB10/30消防ポンプと組み合わせることで、迅速に高圧水または泡を噴射し、火災現場の様々なニーズに効果的に対応します。

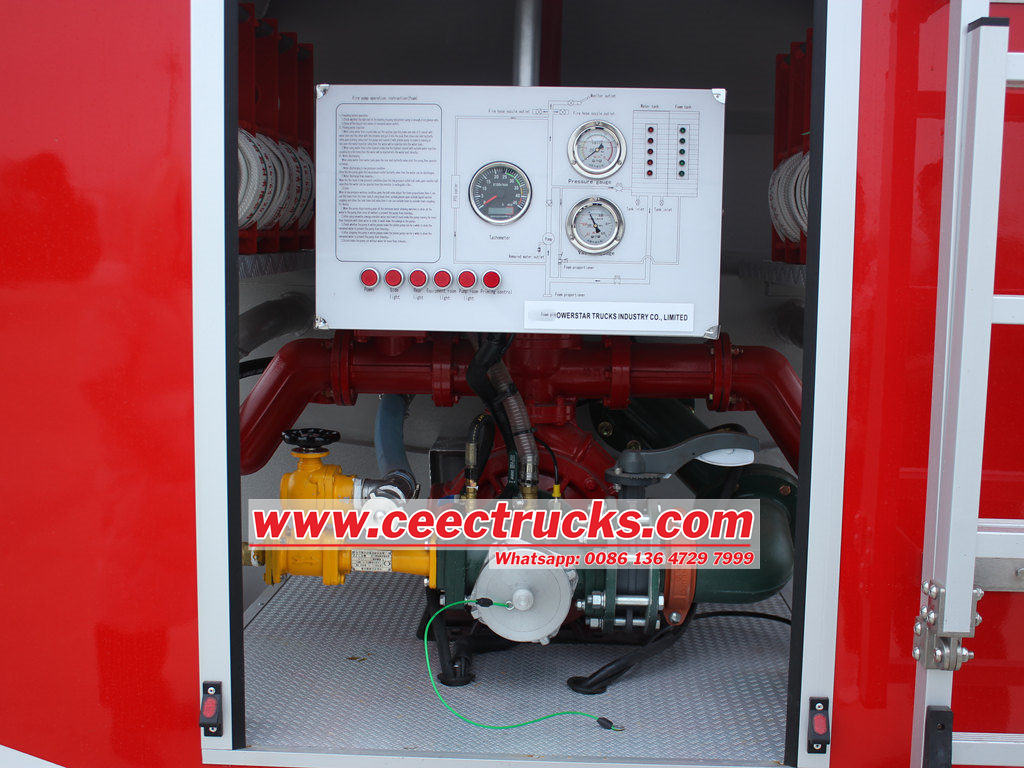

3. HOWO 3000L 水補給消防車

HOWO 3000L水輸送車も軽量消防車で、強力な消火能力と安定性で高い評価を得ています。このモデルはHOWOシャーシを採用し、豊富なパワーと強力な耐荷重性を備えています。3000リットルの水タンク容量は、一般的な火災現場のニーズに十分対応できます。CB10/30消火ポンプを搭載することで、迅速なプライミングと高圧水の生成が可能になり、消防隊員に継続的かつ安定した消火活動支援を提供します。さらに、優れた走破性と適応性を備えており、様々な複雑な道路状況下でも迅速に火災現場に到着し、活動に参加できます。

CB10/30自動車用消防ポンプは、消防車専用に設計された低圧消防ポンプであり、コンパクトな構造、安定した性能、高いプライミング効率、インテリジェントな圧力制御、容易なメンテナンス、高い信頼性を特徴としています。ISUZU 2000L水消防車、ISUZU 3000L泡消防車、HOWO 3000L水タンカーなど、様々な消防車モデルに広く採用されており、消防隊員に強力な消火支援を提供しています。
