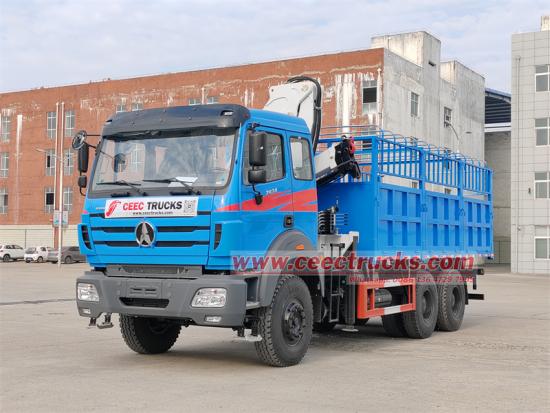

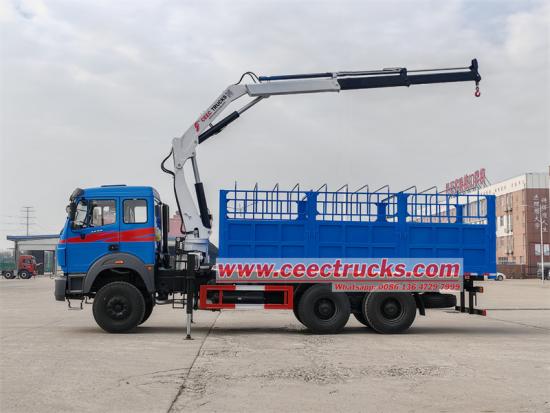

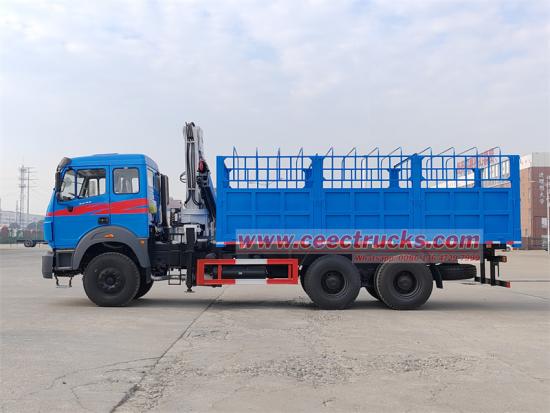

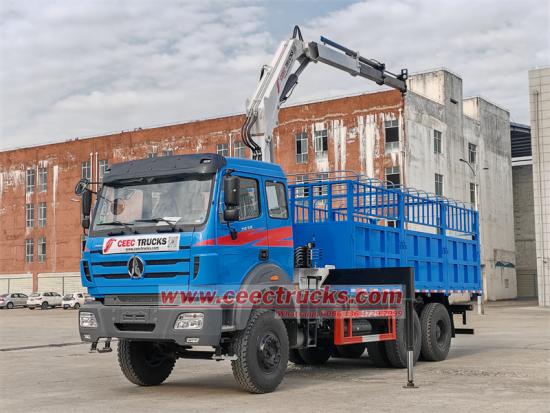

Beiben折りたたみ式アームクレーントラックは、Beiben 2638 6x4シャーシをベースに改造され、ホイールベースは4450+1450mm、WEICHAI WP10.380E32 380HPエンジンを搭載し、EURO 3排出ガス、高速8速ギアボックス、最高速度90km / h、上部の積載物は倉庫型貨物ボックス、サイズは6500x2500x1600mm、炭素鋼素材、側面6mm、底部8mmの厚さ、XCMG SQ5ZK2Q折りたたみ式アームクレーン：最大吊り上げモーメント10.5TM、最大吊り上げ能力5000kg、最大吊り上げ高さ10.08m、最大作業範囲8.01m、360 ° 全回転、アウトリガースパン5210m、クレーン重量2011kg、クレーンの両側に制御システム。
労働能力:
5tons寸法（mm）:
9700×2600×3830 mmホイールベース（mm）:
4450+1450mmエンジン出力:
276KW/380HPエンジンタイプ:
WEICHAI WP10.380E32車軸駆動:
6x4,LHDギアボックス:
FAST 8-speed,manual備考:

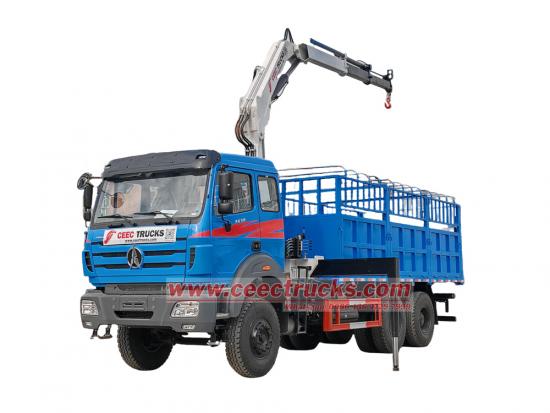

Equipped with XCMG SQ5ZK2Q knuckle boomBeiben 2638 クレーン付き移動式トラック 効率的な輸送と柔軟な吊り上げ能力を兼ね備えた多機能エンジニアリング車両です。WEICHAI製380馬力エンジンと高速8速ギアボックスを搭載し、パワフルで柔軟性が高く、複雑な道路状況にも容易に対応できます。その核となる利点は、革新的な「輸送+吊り上げ」デュアルモード設計にあります。6.5メートルの倉庫グリッド貨物ボックスはバルク貨物の積載ニーズを満たし、折りたたみ式アームクレーンシステムは5トンの吊り上げ作業を実現します。折りたたみ式アームクレーンシステムは、360°Cの高所作業スペースと、360°Cの高所作業スペースという3つの利点を備えています。 ° フル回転、10メートルを超える作業高さ、そして両側制御により、吊り上げ操作の柔軟性と精度が向上します。5メートルを超えるアウトリガースパンの設計により、作業の安定性を確保しています。一体型のトルクリミッター、過負荷保護装置、アウトリガー自動水平調整システムにより、アウトリガーの伸縮、ブームの伸縮、回転・振幅の変化、フックの吊り上げなどの操作を正確に調整できます。
● 中国最高の北奔ナックルクレーントラック工場
● 500人以上の従業員、大規模で高度な生産
● 適切なトラックの選択をお手伝いするプロの営業チーム
● ストレートブームまたはナックルブームクレーン（オプション）
● 品質を保証するために厳格なQCチームを構築する
|

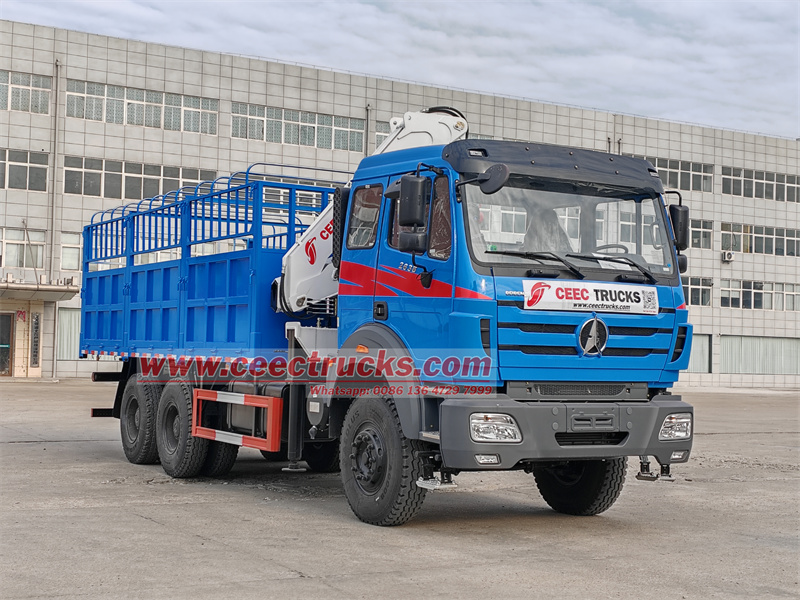

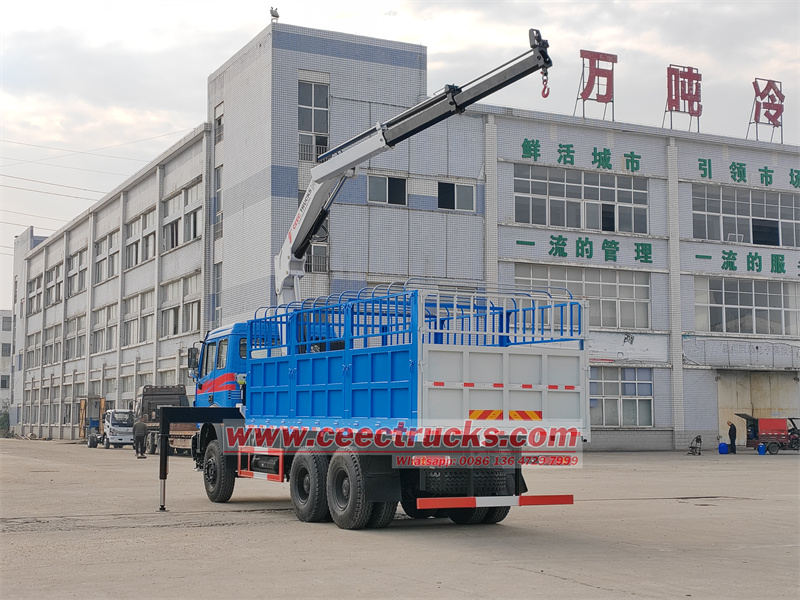

Beiben 2638 クレーン付き移動式トラック |
||
|
一般的な技術パラメータ |
||
|
全体寸法 |
9700 ×2 60 0×3 83 0ミリメートル |
|
|
車両総重量 |
2500 0kg |
|
|
車両重量 |
13840 Kg |
|
|
シャーシ仕様 |
||
|
シャーシブランド |
ベイベン |
|
|
ドライブモデル |
6x4、左ハンドル |
|
|
キャビン |

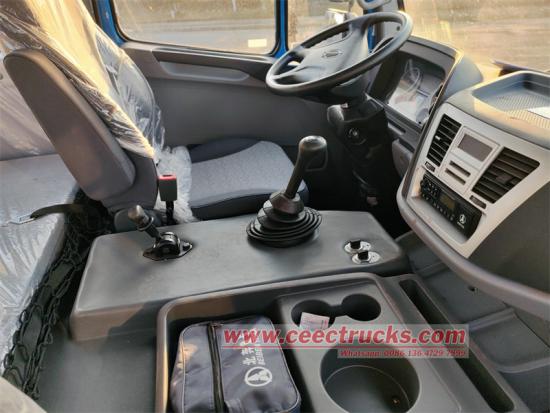

ベイベン2638キャビン 左ハンドル、エアコン付き |
|
|
乗客数 |
3 |
|
|
エンジン |
スタイル |
直列6気筒、水冷、4ストローク、排気バルブブレーキ付き、直噴、ターボチャージャー付き、インタークーラー付き、ディーゼル |
|
モデル |
ウェイチャイ WP10.380E32 |
|
|
力 |
276 クウェート/ 380 HP |
|
|
排出基準 |
ユーロ 3 |
|
|
変位 |
9.726リットル |
|
|
定格速度 |
2200rpm |
|
|
最大トルク |
1600N.m |
|
|
最大トルク速度 |
1500～1800rpm |
|
|
ギアボックス |
速い 8 -スピード、マニュアル |
|
|
ブレーキシステム |
エアbr ake |
|
|
ホイールベース |
4450+1450 んん |
|
|
フロント/リアアクスル荷重 |
7000/18000（2軸）kg |
|
|
フロント/リア 追跡 |
1990 / 1800年/1800年 んん |
|
|
フロント/リア o verhang |
1410/2 390 んん |
|
|
タイヤ |
12.00R20 |
|
|
最高走行速度 |
90 km/h |
|
|
上部構造仕様 |
||
|
貨物本体 |
寸法 |
6500 2倍 50 0x 16 00mm |
|
材料 |
Q235炭素鋼 |
|
|
貨物の厚さ |
側 6 mm、底 8 んん |
|
|
ブームモデル |
XCMG SQ5ZK2Q ナックルブーム |
|
|

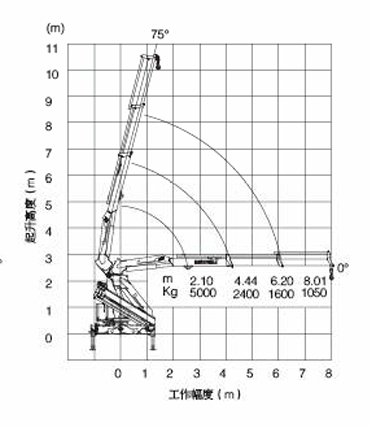

マックス 。 リフティングモーメント |
10 .5 TM |
|
|
マックス 。 持ち上げ能力 |
5 000kg |
|
|
マックス 。 揚高 |
1 0.08 メートル |
|
|
分 。 作業範囲 |
2.1メートル |
|
|
マックス 。 ワーキング・ラー ンゲ |
8. 01 メートル |
|
|
ブーム長さ |
4.44～8.01メートル |
|
|
回転角度 |
360°全回転 |
|
|
回転トルク |
0.82 TM |
|
|
回転速度 |
≤ 3r/分 |
|
|
振幅範囲 |
0～75 ° |
|
|
設置スペース |
105 0mm |
|
|
最大作動圧力 |
2 8 ムパ |
|
|
推奨電力 |
18kW |
|
|
油圧システムの流れ |
25L /分 |
|
|
オイルポンプの排気量 |
25 ml/r |
|
|
周囲油温範囲 |
-25 ℃ -+50 ℃ |
|
|
クレーン重量 |
2 011 kg |
|
|

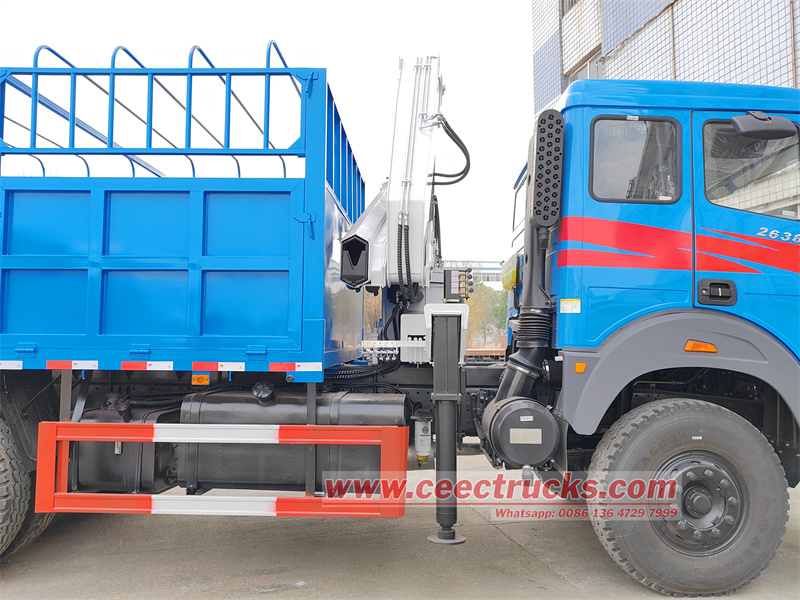

アウトリガースパン |
5210メートル |
|
|

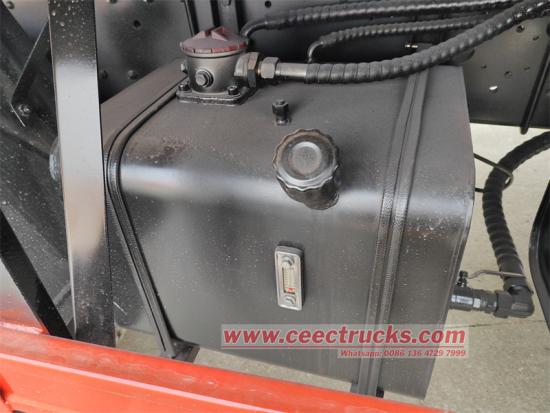

オイルタンク容量 |
9 0L |
|
|
その他の構成 |
2つの側面に制御システムがあります。 5 Tアーム等 |
|

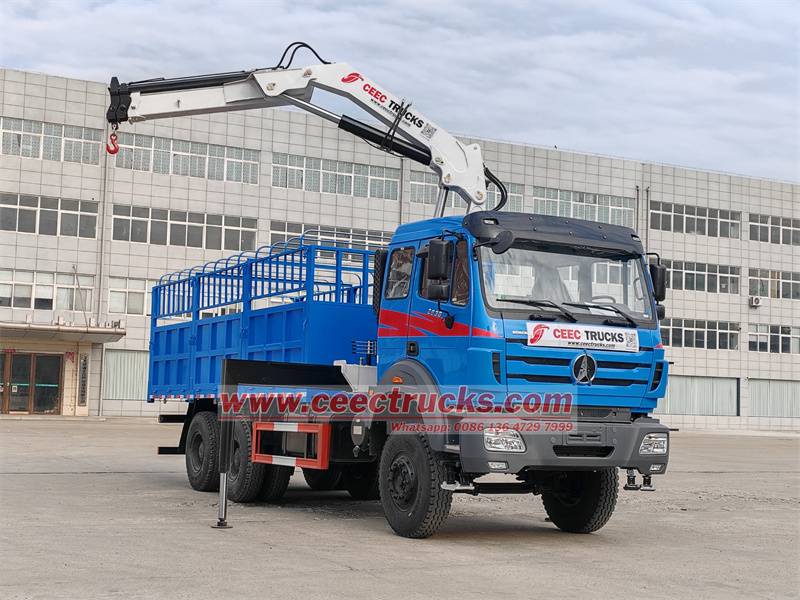

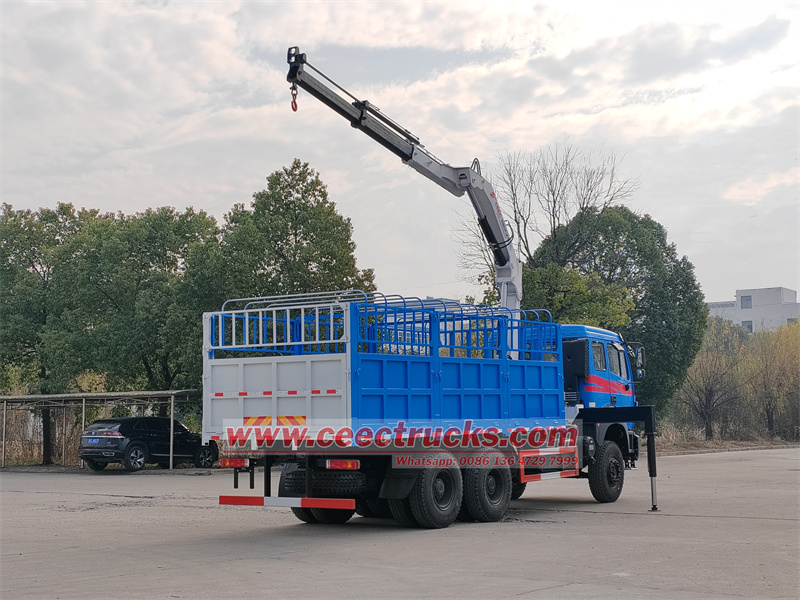

Beiben折りたたみ式アームクレーントラック：効率的で重い荷物の積載に適した万能エンジニアリングツール
工事施工、物流輸送、緊急救助といった現場において、特殊車両の性能は作業効率と安全性を直接左右します。北奔2638 6x4シャーシをベースに大幅に改良された特殊車両である北奔折りたたみ式アームクレーンは、優れた動力システム、柔軟な吊り上げ能力、信頼性の高い荷台設計により、多方面の作業に対応する「万能選手」となっています。

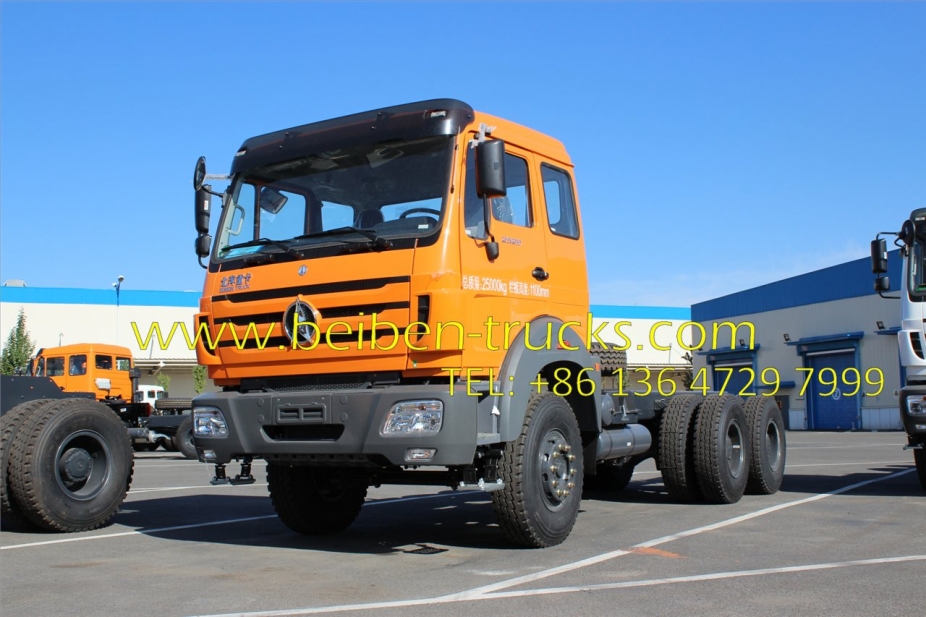

★ シャーシと電源システム：信頼性と効率性に優れた基盤
ベイベン 2638 6 × 4.0シャーシは、車両に強固な耐荷重性と走行基盤を提供します。ホイールベースは4450+1450mmで、車両の安定性と旋回性を考慮し、複雑な道路状況での運用に適しています。パワー面では、最高出力380馬力のWeichai WP10.380E32エンジンを搭載し、EURO 3排出ガス基準を満たし、環境保護要件に配慮しながら強力なパワーを確保しています。Fast 8速ギアボックスと組み合わせることで、スムーズな変速を実現し、さまざまな積載条件に適応します。最高速度は時速90kmに達し、効率的な輸送ニーズを満たします。
★ トップロード構成：高強度サイロ型貨物ボックス
上部の荷台は、サイロ型貨物ボックスとXCMG SQ5ZK2Q折りたたみ式アームクレーンで構成され、「輸送+吊り上げ」の一体型ソリューションを形成しています。貨物ボックスは6500×2500×1600mmの超大型設計を採用し、6mm厚のサイドパネルと8mm厚のボトムパネルを備えた炭素鋼材を採用し、堅牢で耐久性に優れています。サイロ構造により、貨物の固定と迅速な積み下ろしが容易になり、作業効率が向上します。

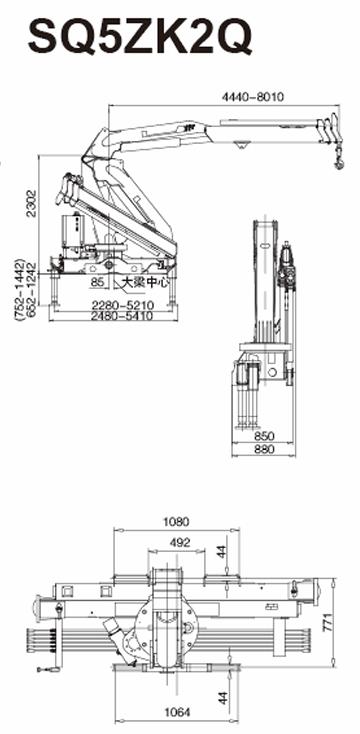

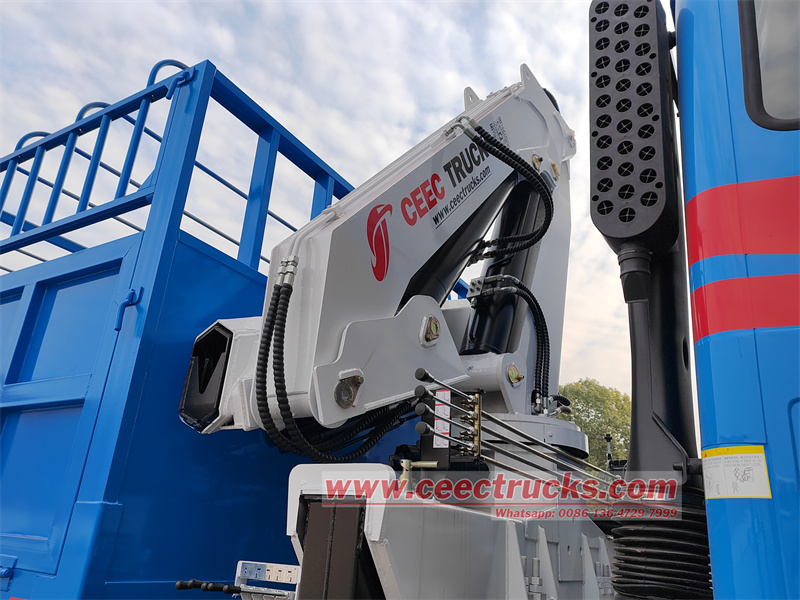

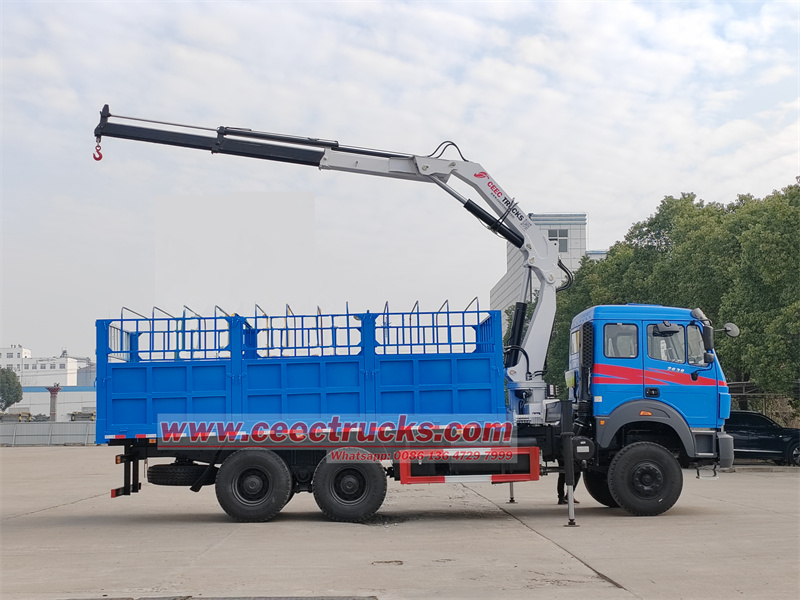

★ 主な特徴：XCMG SQ5ZK2Q折りたたみ式アームクレーン
折りたたみ式アームクレーンは、車両の中核機能モジュールです。XCMG SQ5ZK2Qモデルを採用し、以下の技術的利点を備えています。
●. 優れた揚力性能： 最大吊り上げトルクは10.5トン · 最大揚程は5000kgで、中型設備や建築資材などの吊り上げニーズにも容易に対応できます。
● 柔軟な動作範囲： 最大揚高10.08m、最大作業半径8.01m、360度回転 ° フル回転動作が可能で、さまざまな複雑な動作シナリオに適応します。
●. 安定したサポート体制： アウトリガースパンは5210mmで、作業中の車両の安定性を効果的に向上させ、吊り上げ作業の安全性を確保します。油圧式自動レベリングシステムと連携し、吊り上げ作業の安全性と精度を確保します。

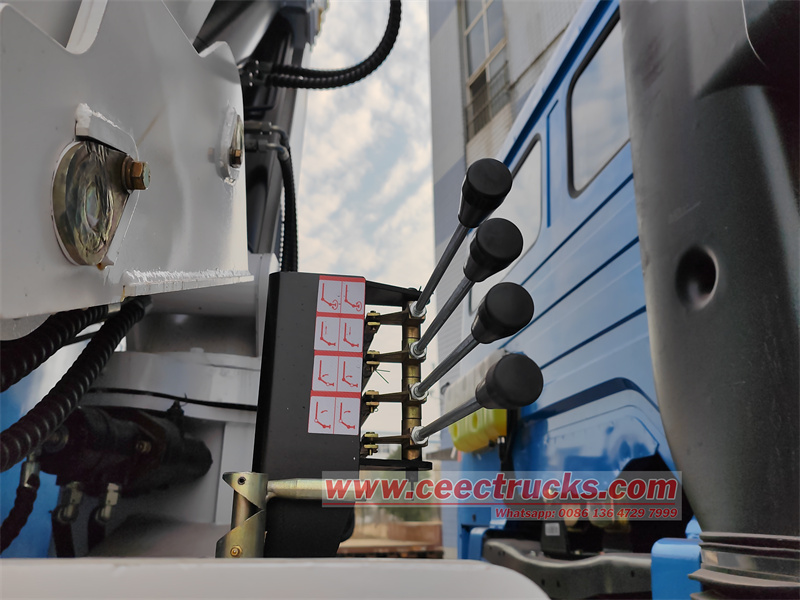

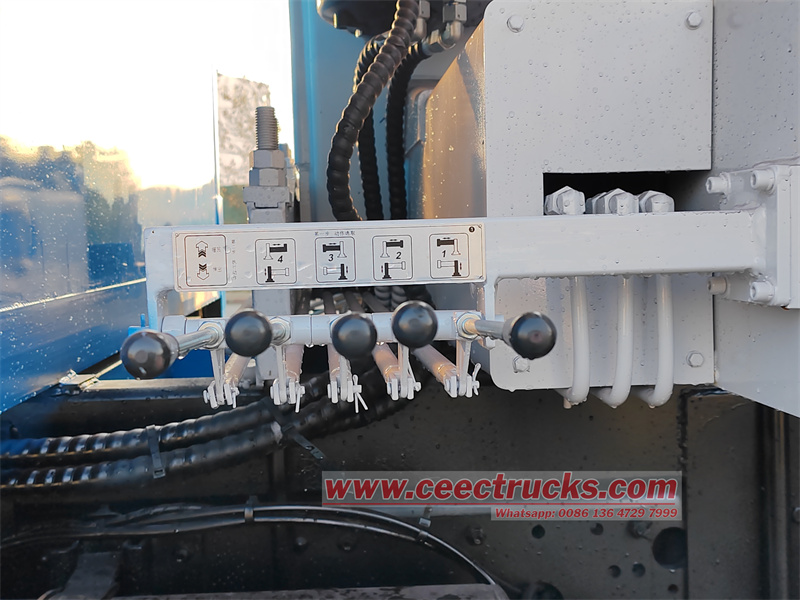

●. 便利な操作制御： クレーンの両側には手動油圧制御システムが搭載されており、オペレーターは現場のニーズに応じて最適な制御位置を選択できるため、操作精度が向上します。油圧システムは比例制御技術を採用しており、アウトリガーの伸縮、ブームの伸縮、回転・振幅の変化、フックの揚重などを正確に調整できます。また、トルクリミッターと過負荷保護装置により、不正操作のリスクをさらに排除します。
★ 適用シナリオと利点
●. 物流輸送と荷役の統合： 倉庫グリッド貨物ボックスは商品を輸送でき、折りたたみ式アームクレーンにより現場での積み下ろしが実現し、設備への依存度が低減し、全体的なコストが削減されます。
●. エンジニアリング修理および設置： 電力・通信などの設備設置・保守に応用でき、高所作業にも柔軟に対応します。
●. 緊急救助： 災害救援物資を効率的に運搬し、複雑な地形での作業に適応します。
●. 幅広い適応性： 建設現場、倉庫、市街地の道路など、どんな場所でも、コンパクトな設計と強力な通行性で対応できます。
★ ユーロ3タイプ、 WEICHAIエンジン、燃費20％向上

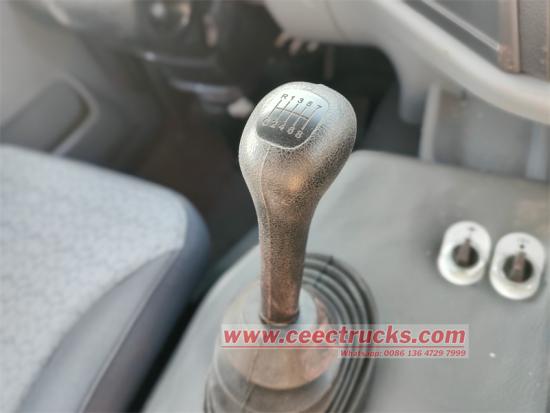

★ マニュアル8シフト機械式トランスミッションギアボックス
★
12ヶ月間、スペアパーツを無料で提供
★ BEIBENナックルクレーントラック正規輸出業者
★ BEIBEN折りたたみ式クレーン車のトレーニングサービス。
中国のプロのナックルクレーントラックサプライヤーと輸出業者、私たちは高品質のトラック搭載クレーンを供給しています 当社のクレーントラックは、迅速な納期と12ヶ月の保証をお約束します。東ヨーロッパ、CIS諸国、アフリカ、東南アジア、中南米、中東など、80か国以上に販売されています。
