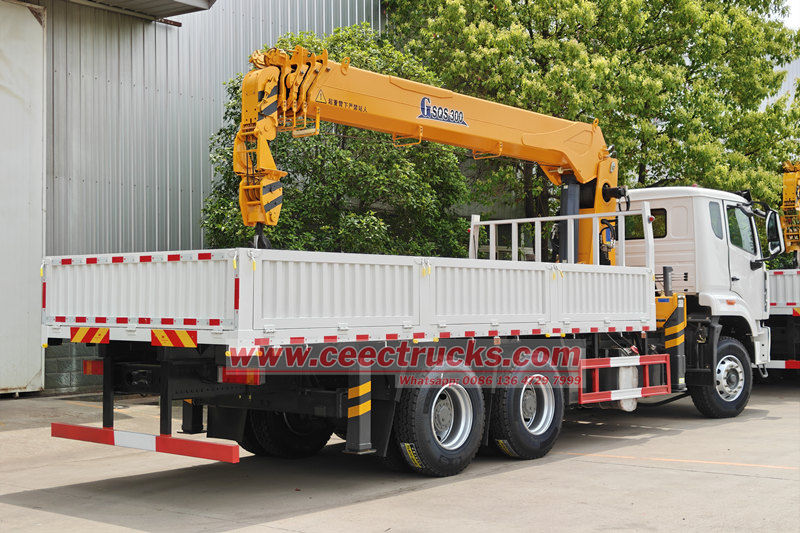

Howo 6x4ストレートアームクレーントラックは、高効率で汎用性の高いエンジニアリング吊り上げ設備です。XCMGクレーンを搭載し、最大吊り上げ能力は12トンです。物流、建設などの幅広い用途に使用されています。高強度ストレートアーム設計により、最大作業半径16mを実現し、油圧システムと連携して360°フル回転操作を実現し、吊り上げ角度を正確に制御します。 Howo ストレートアームクレーントラック 過負荷保護、トルクリミッター、リアルタイムモニタリングディスプレイなどのインテリジェント安全システムを搭載し、操作の安全性を確保します。グラブバケットやハンギングバスケットなどの様々なアタッチメントを装備することで、さまざまな作業条件のニーズに対応できます。

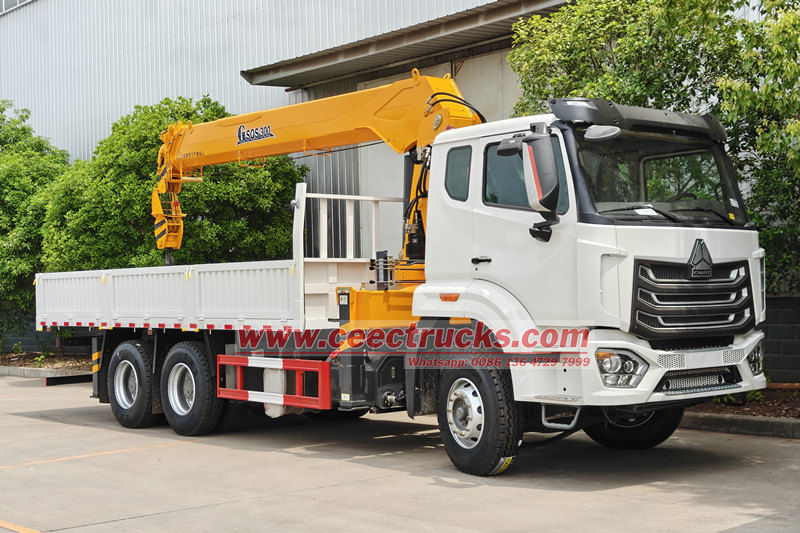

Howo 6x4 伸縮式クレーントラック
HOWO 6x4 ストレート アーム クレーン トラックは、ブーム トラック クレーン、HOWO 移動式トラック クレーン、HOWO ストレート アーム クレーン トラック、HOWO 大型ブーム クレーン トラック、HOWO 伸縮式ブーム トラック搭載クレーンなどとも呼ばれます。
牽引トン数は2トン、3.2トン、4トン、5トン、6.3トン、8トン、10トン、12トン、16トン、18トン、20トン、25トン、30トンからお選びいただけます。クレーンは、ストレートアームクレーンとフォールディングアームクレーンからお選びいただけます。
この車両はHOWOシャーシを改造したもので、パワフルなWEICHAI WP10.380E22 380HPエンジンを搭載し、HW19710ギアトランスミッションと組み合わせ、シフトがスムーズです。車体後部には大きな吊り上げ能力とリーチを備えたXCMG GSQS300クレーンが装備され、下部には6500×2300×450mmの貨物ボックスがあり、クレーンフックで吊り上げた重い物を簡単に運ぶことができます。
|
Howo 6x4 380HP ストレートアームクレーントラック |
|||
|
全体寸法 |
9850x2500x3350mm |
||
|
車両総重量 |
25000(キログラム) |
||
|
車両重量 |
12500(キログラム) |
||
|
シャーシ仕様 |
|||
|
シャーシブランド |
ハウオー |
||
|
ドライブモデル |
6x4、左ハンドル |
||
|
キャビン |
HOWO NXキャビン、2席（寝台付き）、左ハンドル、エアコン付き |
||
|
エンジン |
モデル |
4ストローク直噴、水冷式直列6気筒、インタークーラー |
|
|
タイプ |
ウェイチャイ WP10.380E22 |
||
|
力 |
279kW/380馬力 |
||
|
変位 |
9.726リットル |
||
|
最大トルク |
1600N.m |
||
|
定格速度 |
2200rpm |
||
|
燃料の種類 |
ディーゼル |
||
|
ギアボックス |
HW19710、前進10段、後進2段 |
||
|
ブレーキシステム |
エアブレーキ |
||
|
ホイールベース |
4600+1400mm |
||
|
タイヤ |
12.00R20、 10+1個 |
||
|
上部構造仕様 |
|||
|
貨物本体 |
寸法 |
6500×2300×450mm |
|
|
材料 |
Q235炭素鋼 |
||
|
貨物の厚さ |
サイド3mm、ボトム4mm |
||
|
動作システム |
ブームタイプ |
ストレート4アーム伸縮ブーム |
|
|
クレーン |
クレーンブランド |
XCMG GSQS300 |
|
|
最大揚力モーメント |
20T.M |
||
|
最大揚重能力 |
12000kg |
||
|
最大作業半径 |
16メートル |
||
|
最大揚高 |
17.8メートル |
||
|
回転角度 |
360° |
||
|
設置スペース |
1300mm |
||
|
最大作動圧力 |
26MPa |
||
|
クレーン重量 |
4300kg |
||
|
オイルタンク容量 |
240L |
||
HOWO 6X4ストレートアームクレーントラックの動作原理
HOWOストレートアームクレーントラックは、特殊なシャーシに搭載された吊り上げ設備であり、そのコア構造は油圧システム、伸縮式ストレートアーム、旋回機構、フックで構成されています。作業時には、エンジンが油圧ポンプを駆動して高圧オイルを発生させ、コントロールバルブグループによってオイルの流れ方向を調整することで、以下の動作を実現します。
● 伸縮アーム操作： 4段ブームは油圧シリンダーによって段階的に伸縮し、伸長半径は16メートルに達します。ブームの先端には滑車ブロックとワイヤーロープが装備されており、重量物を持ち上げることができます。
● 360°回転: 旋回モーターがターンテーブルを回転させ、死角のない完全な円状の持ち上げを実現します。
● 可変振幅調整： ブームの仰角は油圧シリンダーによって調整され、揚高と振幅を変更します。
● 負荷制御: 圧力センサーが重量をリアルタイムで監視し、過負荷時には自動的に動作を停止して安全を確保します。

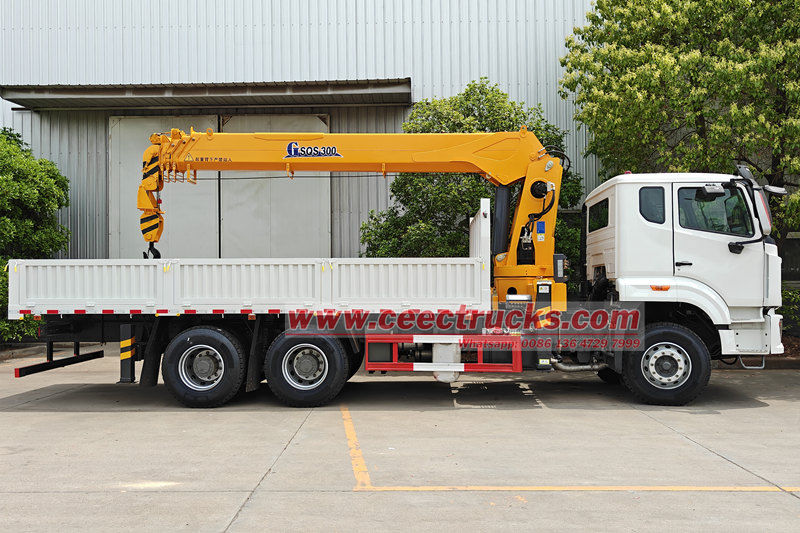

Howo 6x4 サービスブームトラック
Howoトラックローダークレーンの特徴と利点
● 効率的かつ柔軟： ストレートアーム構造は展開速度が速く、頻繁な積み下ろしに適しています。コンパクトな設計により占有スペースが削減され、狭い場所にも適応します。
● 優れた適応力: モジュラー設計により、オプションのグラブバケット、吊り下げバスケット、その他のアクセサリを装備して、バルク材料や空中作業などの複数のタスクを処理できます。

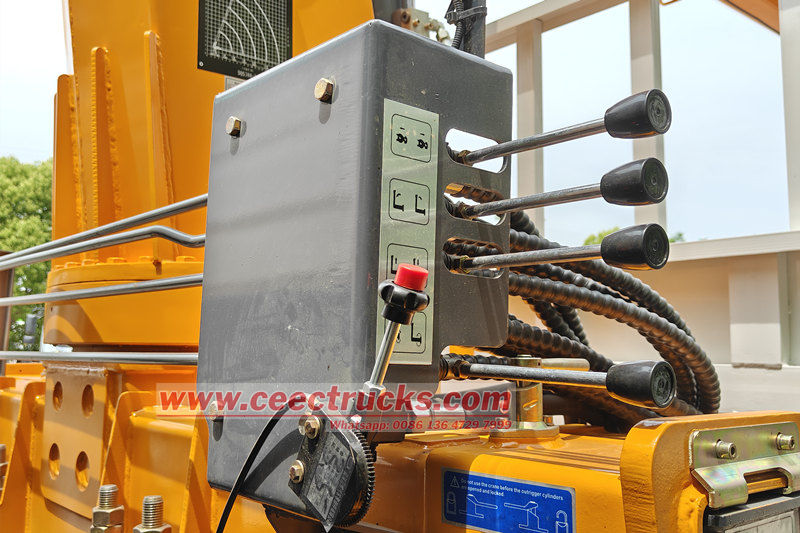

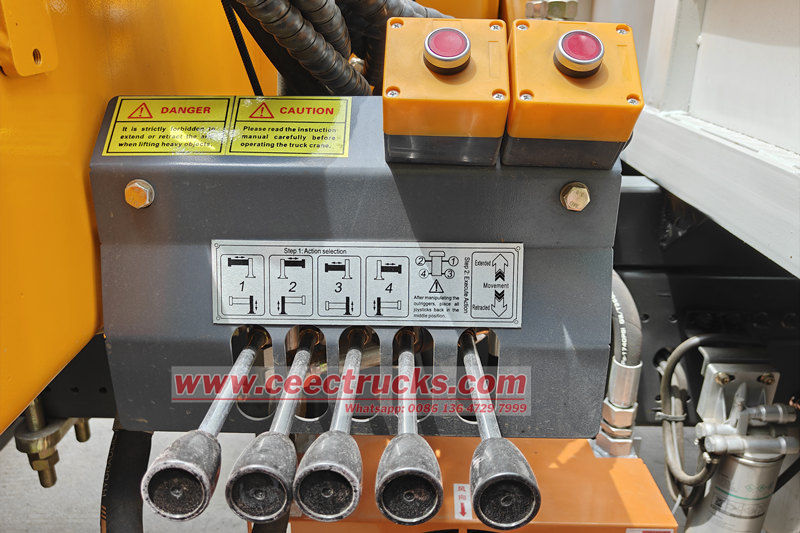

● 正確な制御： 電気油圧比例弁は、無段階の速度調節を実現し、微小移動はミリメートルレベルに達し、精密な持ち上げに適しています。
● 経済的： 1 台の車両を複数の用途（輸送 + 吊り上げ）に使用できるため、設備投資を削減できます。HOWO シャーシは 10 ～ 15 トンの吊り上げ能力を備えています。
● 安全で信頼性が高い： 二重油圧ロック防爆弁、トルクリミッター、緊急手動ポンプが多重保護を構成します。

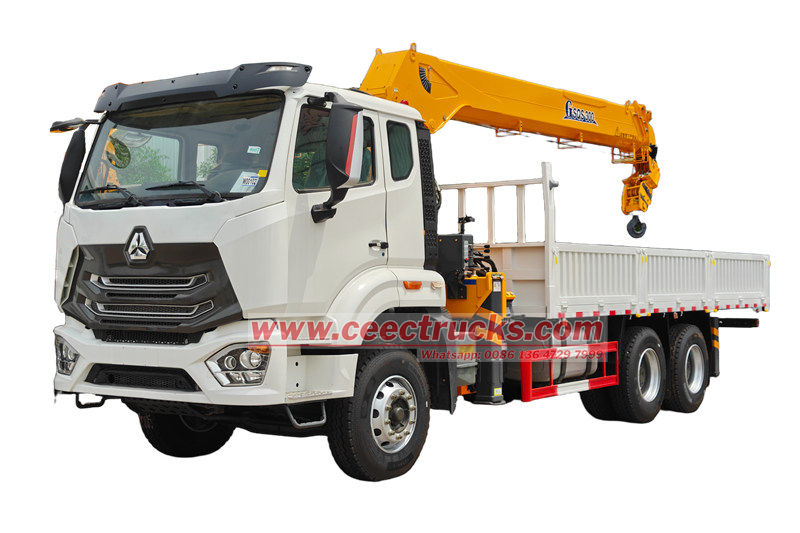

Howo 380馬力トラック搭載クレーン
Howo 6x4 380HPストレートアームクレーントラックの幅広い用途
● 物流と輸送： 港湾コンテナ積み替え、建材市場における鋼管・木材の積み下ろし。
● エンジニアリング建設： プレハブ橋梁部材の設置、建設現場設備の短距離吊り上げ。
● 緊急救助： 事故現場の車両撤去、災害後の瓦礫の清掃。
● 自治体のメンテナンス： 街路灯の点検・整備、緑化樹木の移植。
