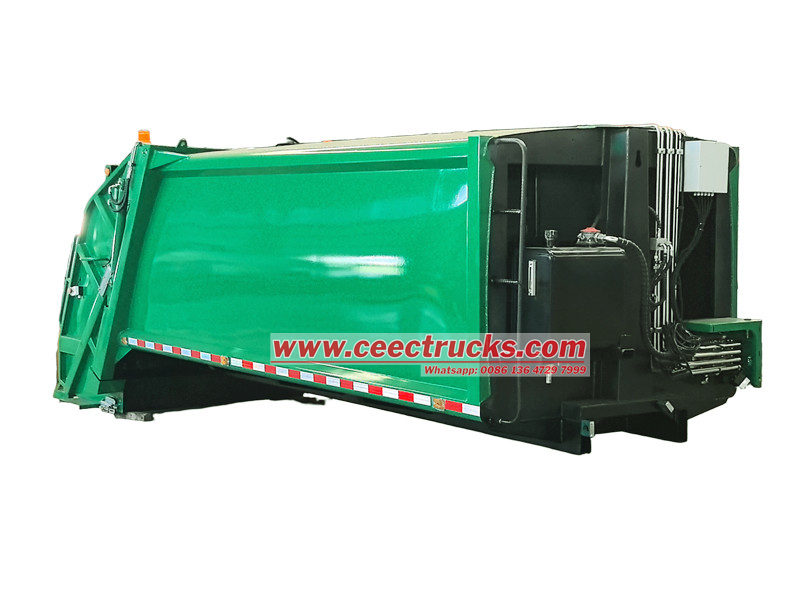

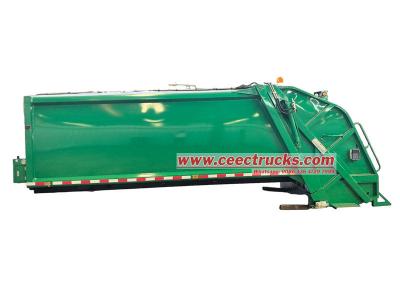

12cbmゴミ収集トラックの車体構造

12cbmゴミ収集車の車体構造は、高張力鋼板を溶接し、一体成型された側面パネルと丸みを帯びた形状により、耐久性と堅牢性を兼ね備えています。車内は特殊防錆処理が施され、高効率圧縮機構を搭載することで、ゴミの容積を大幅に削減し、積載量を向上させています。密閉性が高いため、ゴミの漏れや悪臭を防ぎます。車体上部は12cbmのボックス型で、3種類の積み下ろしモードを備えています。

製品起源:
China CEEC
リードタイム:
20 Days
労働能力:
12 CBM

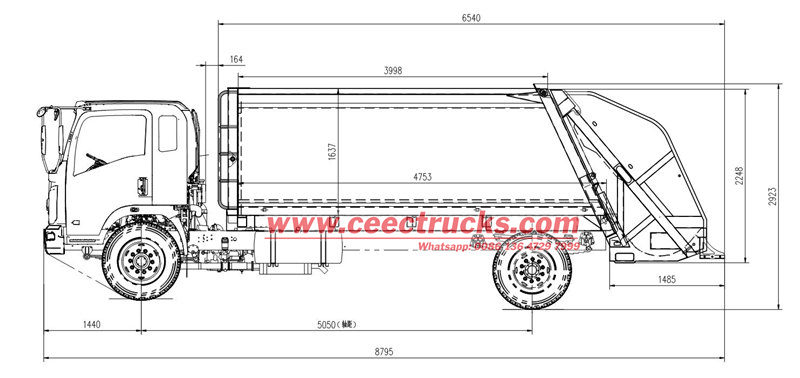

寸法（mm）:
6540 x 2210 x 2240
ホイールベース（mm）:
5050
備考:
MORO, Jurop vacuum pump avaiable

今すぐお問い合わせください

12cbmごみ収集車の車体構造は、車両の中核部品です。ドーザーブレードは、長方形のチューブフレームと高強度耐候性鋼板で構成され、流線型の押し出し面を備えています。これにより、軽量構造が実現されるだけでなく、スムーズな積み込みとクリーンな積み下ろしが実現します。

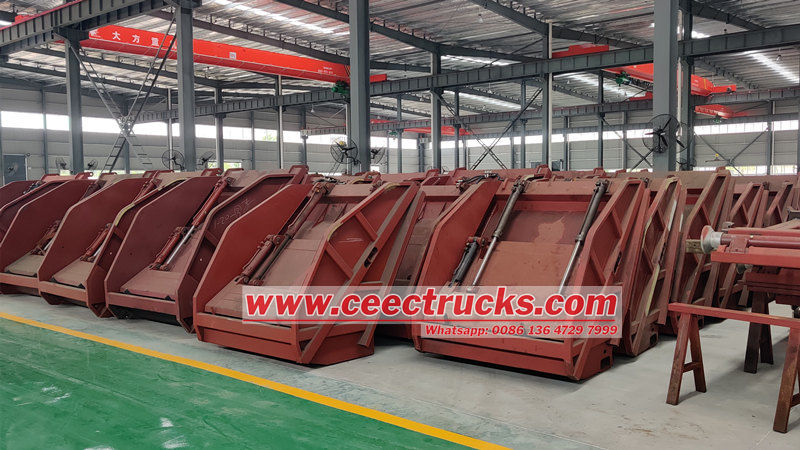

ローダーは主にローダーアセンブリ、スライドプレート、スクレーパー、その他の部品で構成されています。これらの部品は、優れた耐荷重性能を実現するために、ビームプレート型またはボックス型設計を採用しています。 12cbmゴミ収集トラックの車体構造 高強度耐候性鋼板のみを使用して丁寧に作られており、軽量設計の目標を達成しながら全体的な構造の安定性を確保しています。

● 中国最高ゴミ収集車の車体構造工場

● 30 年以上の専門メーカーとしての経験。

● お客様のご要望に応じて設計します。

● 適切なトラックの選択をお手伝いする専門の営業チーム。

● 優れたアフターサービスも提供いたします。

* 12cbmゴミ収集トラックの車体構造

リアローダーゴミ収集車の上部構造*

-----------------------------------------------------------------

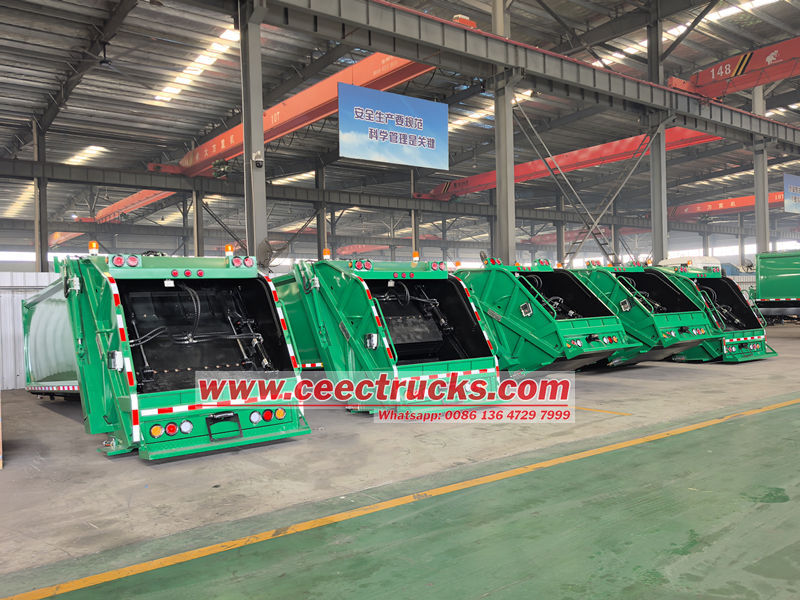

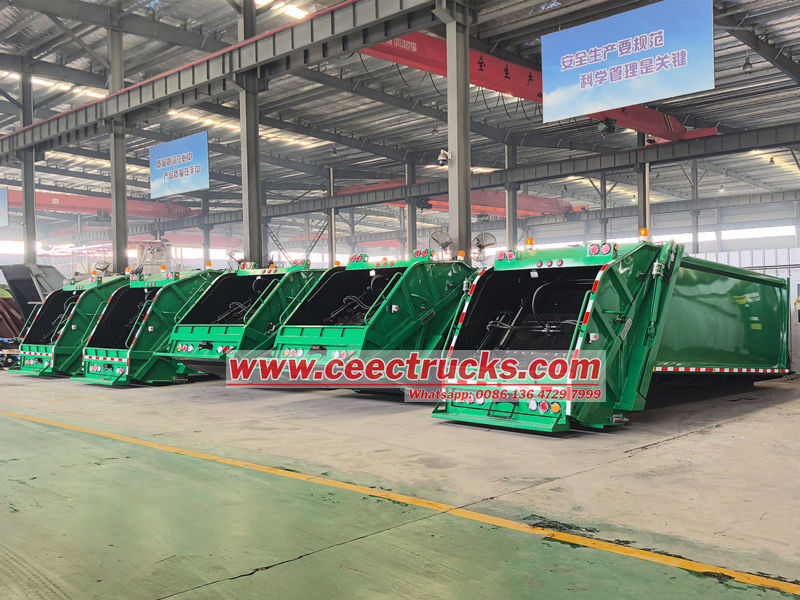

CEEC工場 トラック分野の専門メーカーです。
すべての製品が新品かつ高品質であることを保証します。

» Ⅰ. 製品の定義と紹介:

メーカー: CEECトラック工業株式会社

製品の特徴

● ゴミ箱は高強度耐候性鋼で作られています。

● サイドパネルは一体成型で作られており、丸みを帯びた形状と頑丈な構造を実現しています。

● プッシャーブレードは、流線型の押し面を備えた長方形のチューブフレームと高強度耐候性鋼で構成されています。

● 圧縮装置を任意の状態または位置で停止させるための緊急停止ボタンが設けられています。

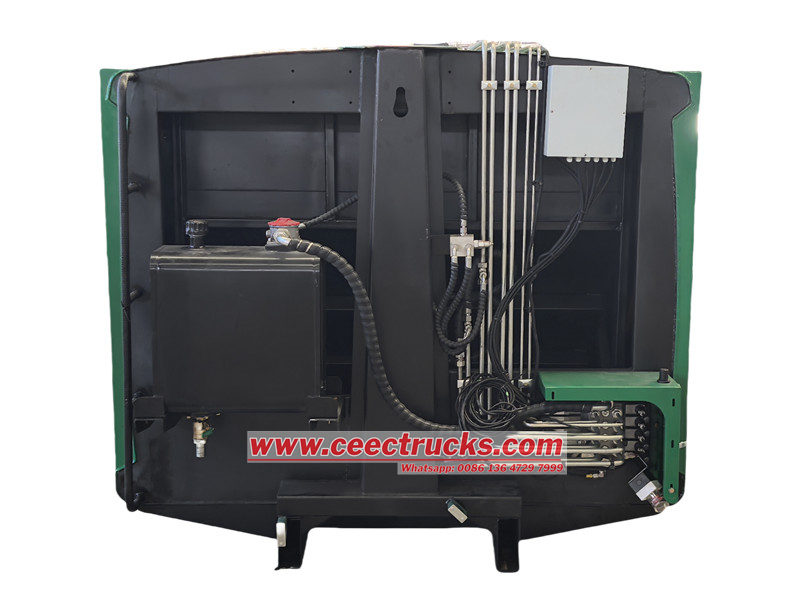

圧縮式ゴミ収集車のシャーシに適合したシャーシを製造するには、廃棄物処理能力や圧縮率などのパラメータを用途シナリオに基づいて決定し、技術図面を最終決定する必要があります。ローダーと圧縮装置のレイアウトは、効率的な操作を実現するために科学的に計画する必要があります。複数の安全保護機能と便利な操作モジュールを実装し、シール設計を最適化することで、汚水漏れを防ぎ、全体的な性能を向上させる必要があります。

ゴミ箱とフィラーの接続部には特殊なゴム製シーリングストリップが装備されており、油圧ロック装置によってしっかりと圧縮され、優れた密閉性を確保しています。下部には特殊構造の給水溝が設けられており、二重の保護機能により汚水の垂れを効果的に防止し、二次汚染を排除します。

♦ リフトシリンダーには防爆弁が装備されており、オイルラインの破裂時にローダーの落下を防止します。また、保守作業員の安全を確保するために、安全プロップバーも設置されています。

♦ 緊急停止ボタンが設置されており、廃棄物圧縮機をあらゆる状態や位置で停止させ、作業者と機器の両方の安全を効果的に保護します。

» Ⅱ. 製品パラメータ 12cbmゴミ収集トラックの車体構造：

ゴミ箱	容量	10cbmまたは12cbm
	材料	ゴミ箱本体：サイド4mm、ボトム5mm
	デザイン	漏れ防止設計のユニット全体
積み込み方法	オプションのバケットリフティングシステムによる後部積載
ゴミ圧縮率	1/3～1/4
制御システム	背面にコントロールパネルが1つ、キャビン背面にコントロールシステムが1つ電動油圧＋手動油圧
ディスペンシングシステム	1. 気密ダストビン、油圧システム、操作システムを装備。
	2. 自動積載、圧縮、排出を1人で対応
	3. 取り扱い中の汚染を防ぐための汚水収集タンク。
	4. 圧力が大きく、漏れにくく、操作が簡単
	信頼できるセキュリティ
	5. 圧縮システム用の電気制御パネル。
	6. サイクリング時間<14～18秒
備考	1. 色はオプションです
	2. お客様のご要望に応じてカスタマイズされたロゴペイント

» Ⅲ. 製品の詳細と利点:

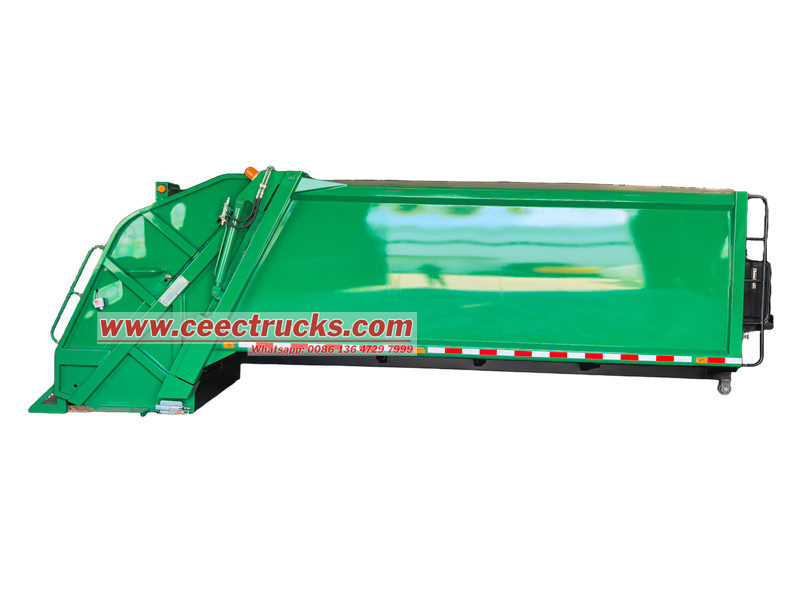

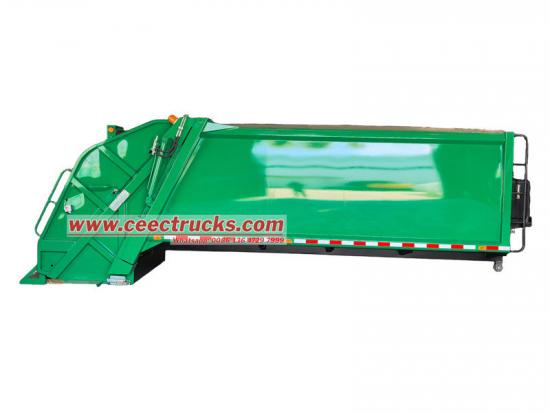

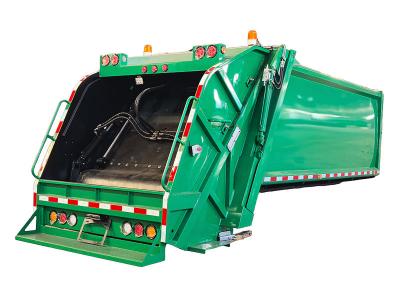

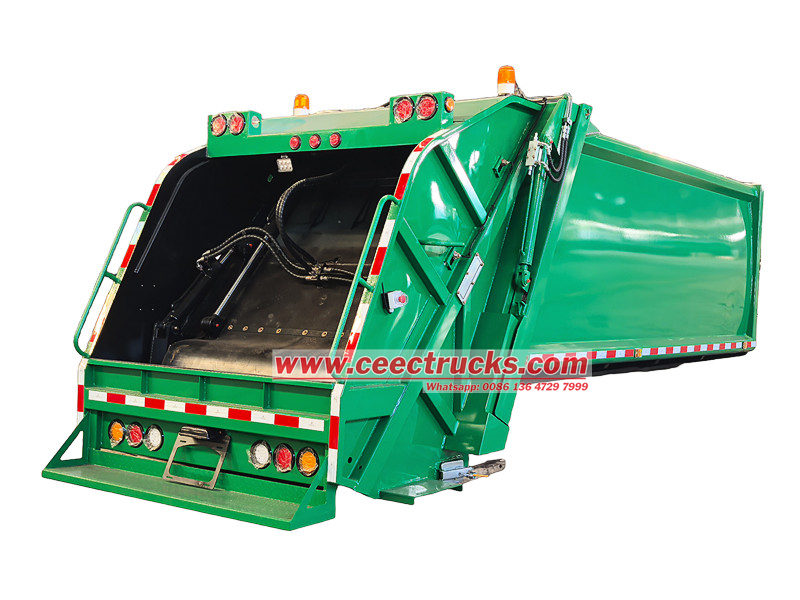

12cbm rear loader garbage truck superstructure

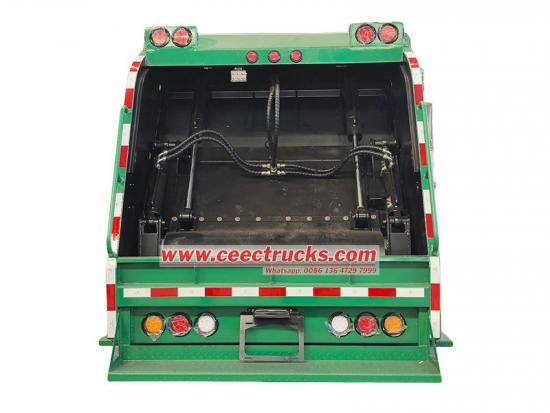

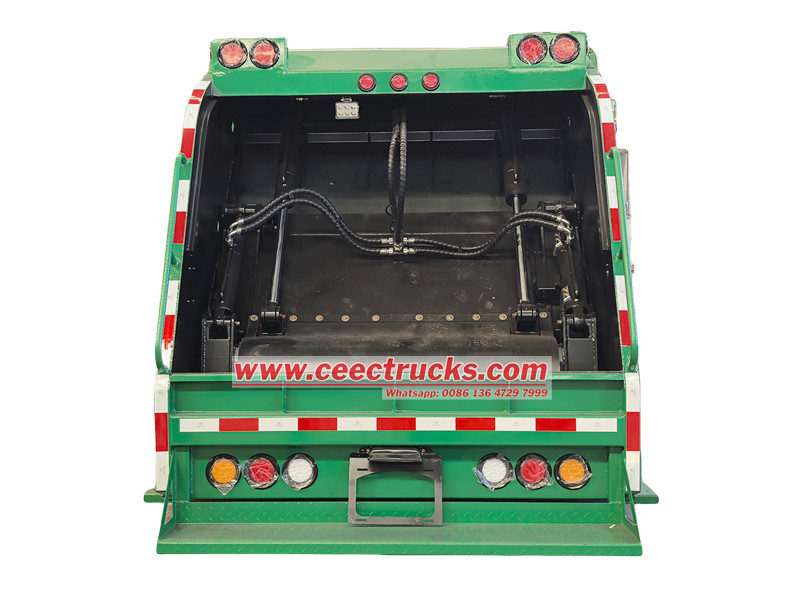

1. 高効率ローダー

● ローダーは、ゴミ収集車の構造において重要な部品です。ローダー本体、スキッドプレート、スクレーパーで構成され、いずれも耐久性を高めるために高強度鋼で作られています。

● ローダーとホッパーの接続部には特殊なゴムシールが取り付けられており、油圧ロック機構と組み合わせることで優れた密閉性を実現し、ゴミや廃水の漏れを効果的に防止します。

● 運転中は、油圧システムで駆動するスキッドプレートとスクレーパーが廃棄されたゴミを急速にホッパーに押し込み、強力な圧縮を加えることでゴミの容積を大幅に減らし、車両の積載量を増加させます。

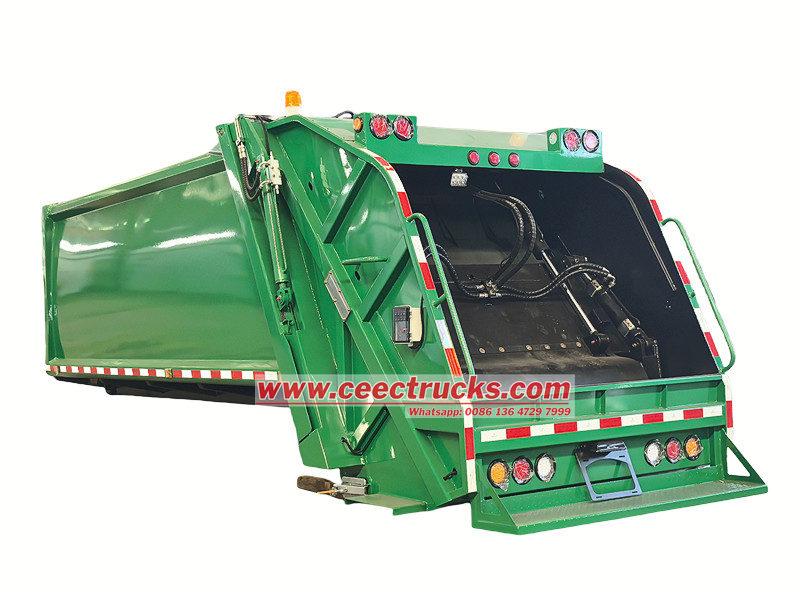

12cbm trash compactor truck superstructure

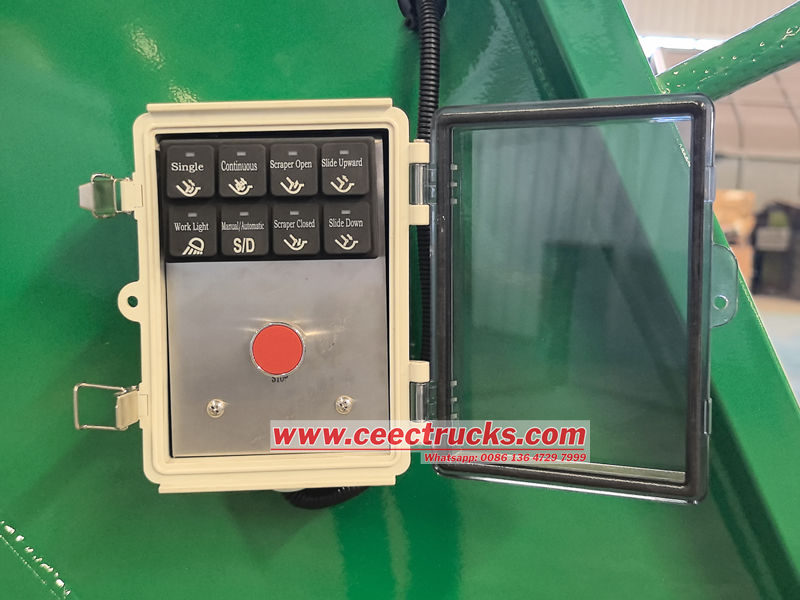

2. 便利な操作

高度な操作システムを搭載し、オペレーターはコントロールパネルから充填、圧縮、リフトなどの様々な操作を簡単に制御できます。コントロールパネルは整理されており、ボタンには分かりやすいラベルが付いており、操作はシンプルで分かりやすいです。オプションのリモコンを使用すれば、オペレーターは安全な距離から機械を操作できるため、操作の利便性と安全性がさらに向上します。

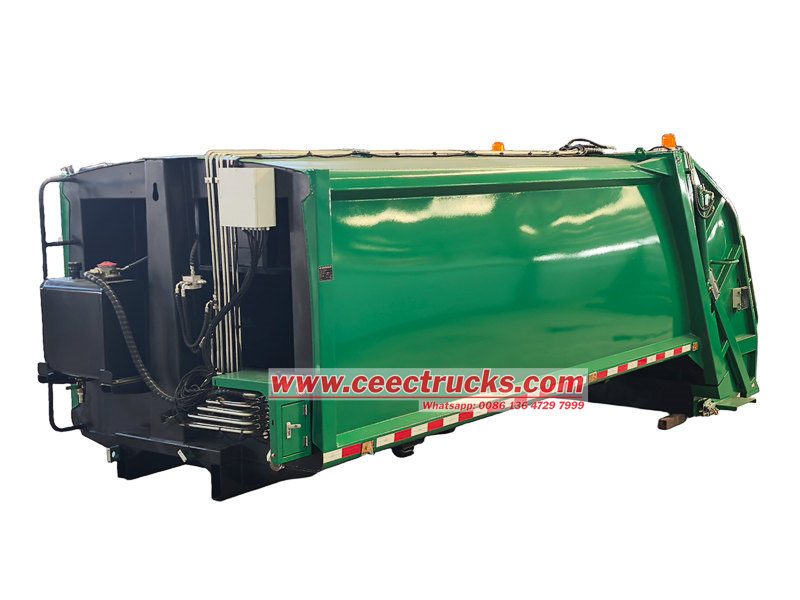

rear loader watse collection truck upper body

3. 運用上の安全性

運転上の安全性を確保するため、12cbm ゴミ収集トラックのボディ構造には複数の安全機能が装備されています。

緊急停止ボタンは、いかなる状況下でも機械を瞬時に停止させます。リフトシリンダには防爆弁が取り付けられており、ホース破裂時にローダーが誤って下降するのを防ぎます。安全支柱はメンテナンス時に安定した支持を提供し、メンテナンス担当者の安全を確保します。これらの機能により、オペレーターと機械の両方に包括的な安全性を提供します。
